چرا توان PoE سوئیچ سیسکو کمتر از توان پاور است؟

اگر مشخصات یک سوئیچ PoE سیسکو را بررسی کرده باشید، ممکن است متوجه شوید که توان Power Supply نصب‌شده روی دستگاه از مقدار توان PoE اعلام‌شده بیشتر است. برای مثال، ممکن است سوئیچ به یک پاور چندصد واتی مجهز باشد، اما تمام این توان برای تأمین برق تلفن‌های IP، اکسس پوینت‌ها، دوربین‌ها و سایر تجهیزات PoE در دسترس نباشد.

این اختلاف کاملاً طبیعی است. دلیل اصلی این است که توان پاور فقط برای PoE استفاده نمی‌شود. خود سوئیچ، پردازنده، پورت‌ها، ماژول‌های شبکه، فن‌ها و سایر قطعات داخلی نیز به برق نیاز دارند. علاوه بر این، محدودیت‌های طراحی و نحوه تخصیص توان در هر مدل باعث می‌شود توان PoE سوئیچ سیسکو با توان اسمی پاور برابر نباشد.

PoE Budget در سوئیچ سیسکو چیست؟

PoE Budget یا توان PoE ، حداکثر توانی است که سوئیچ می‌تواند از طریق پورت‌های Ethernet در اختیار تجهیزات متصل قرار دهد.

فرض کنید یک سوئیچ دارای PoE Budget برابر با 370 وات باشد. این عدد به این معنی نیست که مصرف کل سوئیچ 370 وات است؛ بلکه حداکثر حدود 370 وات می‌تواند برای تغذیه تجهیزات PoE متصل به پورت‌ها در دسترس باشد.

تجهیزاتی مانند IP Phone، Access Point، دوربین IP و برخی تجهیزات IoT می‌توانند از این توان استفاده کنند.

بنابراین باید بین توان مصرفی خود سوئیچ و توان قابل ارائه از طریق PoE تفاوت قائل شد.

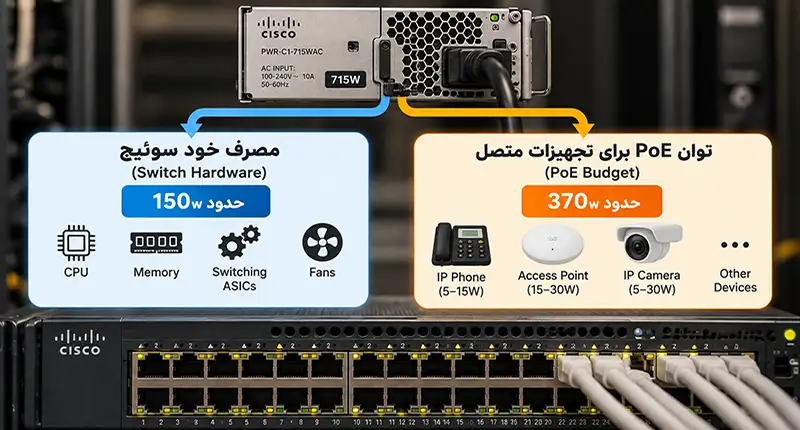

چرا توان PoE سوئیچ سیسکو با توان پاور برابر نیست؟

پاور باید علاوه بر تجهیزات PoE، برق مورد نیاز خود سوئیچ را نیز تأمین کند.

یک سوئیچ شبکه برای فعالیت اجزای مختلف خود به برق نیاز دارد. ASICهای سوئیچینگ، CPU، حافظه، فن‌ها، پورت‌های شبکه، ماژول‌های Uplink و سایر مدارهای داخلی همگی بخشی از توان پاور را مصرف می‌کنند. در نتیجه نمی‌توان کل ظرفیت اسمی پاور را مستقیماً در اختیار پورت‌های PoE قرار داد.

به زبان ساده، اگر روی یک سوئیچ پاور 715 وات نصب شده باشد، نمی‌توان نتیجه گرفت که دستگاه 715 وات PoE Budget دارد. بخشی از این ظرفیت برای عملکرد خود دستگاه در نظر گرفته می‌شود و مقدار قابل استفاده برای PoE به طراحی همان مدل بستگی دارد.

توان نوشته‌شده روی Power Supply دقیقاً به چه معناست؟

عدد درج‌شده روی پاور نشان‌دهنده ظرفیت نامی خروجی آن Power Supply است، نه مقدار توانی که الزاماً به تجهیزات PoE تحویل داده خواهد شد. این تفاوت یکی از دلایلی است که هنگام انتخاب سوئیچ PoE نباید فقط مدل پاور را بررسی کرد.

مثلاً مشاهده عبارت 715W روی پاور به‌تنهایی برای مشخص کردن توان PoE سوئیچ سیسکو کافی نیست. باید مشخصات دقیق همان مدل سوئیچ، نوع پاور، تعداد پاورها و معماری تأمین توان دستگاه بررسی شود.

این موضوع در سری‌های مختلف Catalyst نیز می‌تواند متفاوت باشد.

آیا با نصب پاور قوی‌تر، PoE Budget بیشتر می‌شود؟

در برخی سوئیچ‌های سیسکو، بله؛ اما نه در همه شرایط و نه به‌صورت نامحدود.

بعضی از مدل‌های Catalyst از چند پاور با ظرفیت‌های مختلف پشتیبانی می‌کنند و انتخاب پاور قوی‌تر می‌تواند ظرفیت بیشتری برای PoE فراهم کند. با این حال، حداکثر توان قابل ارائه همچنان به محدودیت‌های سخت‌افزاری و طراحی خود سوئیچ وابسته است.

بنابراین نمی‌توان صرفاً بر اساس اختلاف وات دو پاور محاسبه کرد که توان PoE دقیقاً به همان میزان افزایش پیدا می‌کند.

برای مثال اگر یک پاور را با نمونه‌ای که 300 وات توان بیشتری دارد تعویض کنید، الزاماً 300 وات کامل به ظرفیت PoE اضافه نمی‌شود.

آیا نصب پاور دوم توان PoE را دو برابر می‌کند؟

این مورد نیز به مدل سوئیچ و نحوه تنظیم Power Supplyها بستگی دارد.

در سوئیچ‌هایی که دو پاور دارند، پاور دوم ممکن است برای افزایش ظرفیت قابل استفاده باشد یا بخشی از آن برای Redundancy در نظر گرفته شود.

این دو حالت تفاوت مهمی دارند.

اگر هدف از پاور دوم افزایش ظرفیت باشد، ممکن است توان بیشتری برای PoE در اختیار سوئیچ قرار گیرد. اما اگر طراحی یا تنظیم دستگاه بر مبنای افزونگی باشد، باید ظرفیت لازم برای ادامه کار دستگاه در صورت خرابی یکی از پاورها نیز حفظ شود.

بنابراین عبارت «دو پاور دارد» به‌تنهایی به معنی «دو برابر شدن توان PoE» نیست.

چرا سیسکو مقداری از توان را برای خود سوئیچ نگه می‌دارد؟

سوئیچ حتی بدون هیچ دستگاه PoE متصل به پورت‌هایش نیز برق مصرف می‌کند.

پردازش و انتقال ترافیک، کارکرد ASICها، CPU، حافظه، فن‌ها و ماژول‌های Uplink نیازمند توان هستند. میزان این مصرف نیز در همه شرایط ثابت نیست و می‌تواند با توجه به پیکربندی سخت‌افزاری و وضعیت کاری دستگاه تغییر کند.

به همین دلیل طراحی سیستم برق باید به‌گونه‌ای باشد که ابتدا خود سوئیچ بتواند با پایداری کار کند و سپس ظرفیت مشخصی برای PoE اختصاص داده شود.

این یکی از مهم‌ترین دلایل اختلاف بین توان Power Supply و توان PoE سوئیچ سیسکو است.

آیا مجموع توان همه پورت‌های PoE می‌تواند از PoE Budget بیشتر باشد؟

از نظر ظرفیت اسمی پورت‌ها، بله.

برای مثال ممکن است یک سوئیچ 48 پورت داشته باشد و هر پورت نیز از PoE+ پشتیبانی کند. اگر حداکثر توان تئوری تمام پورت‌ها را با هم جمع کنید، ممکن است عدد حاصل بسیار بیشتر از PoE Budget واقعی دستگاه باشد.

این مسئله تناقض نیست.

پشتیبانی یک پورت از PoE+ یعنی آن پورت در شرایط مناسب می‌تواند توان مورد نیاز استاندارد مربوطه را ارائه دهد؛ نه اینکه سوئیچ الزاماً بتواند حداکثر توان را به تمام 48 پورت به‌صورت همزمان بدهد.

اینجاست که PoE Budget اهمیت پیدا می‌کند.

اگر PoE Budget کافی نباشد چه اتفاقی می‌افتد؟

سوئیچ میزان توان اختصاص‌یافته به تجهیزات PoE را مدیریت می‌کند. اگر درخواست توان تجهیزات متصل از ظرفیت موجود بیشتر شود، ممکن است سوئیچ نتواند دستگاه PoE جدید را روشن کند یا تخصیص توان بر اساس تنظیمات و اولویت پورت‌ها انجام شود.

به همین دلیل در شبکه‌هایی که تعداد زیادی Access Point، دوربین یا IP Phone دارند، محاسبه PoE Budget قبل از خرید سوئیچ اهمیت زیادی دارد.

فرض کنید 24 دستگاه دارید که هرکدام در بدترین حالت حدود 20 وات نیاز دارند. نیاز تئوری شما حدود 480 وات خواهد بود:

24 × 20W = 480W

در چنین شرایطی، سوئیچی با توان PoE حدود 370 وات انتخاب مناسبی برای تأمین حداکثر توان همه تجهیزات به‌صورت همزمان نیست؛ حتی اگر Power Supply آن عددی بالاتر از 480 وات داشته باشد.

برای انتخاب سوئیچ سیسکو کدام عدد را بررسی کنیم؟

اگر هدف شما تأمین برق تجهیزات PoE است، توان PoE واقعی سوئیچ معیار مهم‌تری از توان درج‌شده روی پاور است.

ابتدا باید تعداد تجهیزات را مشخص کنید و حداکثر توان مورد نیاز هرکدام را در نظر بگیرید. سپس مجموع توان مورد نیاز را با توان PoE سوئیچ مقایسه کنید.

همچنین بهتر است مقداری ظرفیت اضافه در نظر گرفته شود تا در صورت اضافه شدن Access Point، دوربین یا تلفن جدید مجبور به تعویض سوئیچ یا پاور نشوید.

چطور توان PoE سوئیچ سیسکو را بررسی کنیم؟

در سوئیچ‌های Cisco IOS و IOS XE، بسته به مدل و نسخه نرم‌افزار، یکی از فرمان‌های کاربردی برای بررسی وضعیت PoE دستور زیر است:

show power inline

این فرمان می‌تواند اطلاعاتی درباره وضعیت PoE پورت‌ها، توان اختصاص داده‌شده و مصرف تجهیزات متصل نشان دهد.

به این ترتیب به‌جای تخمین زدن ظرفیت PoE از روی وات نوشته‌شده روی پاور، می‌توان وضعیت واقعی PoE را از خود سوئیچ بررسی کرد.

جمع‌بندی

کمتر بودن توان PoE سوئیچ سیسکو از توان پاور معمولاً نشانه مشکل یا اتلاف غیرعادی توان نیست. پاور علاوه بر PoE باید برق مورد نیاز خود سوئیچ و اجزای داخلی آن را نیز تأمین کند و مقدار توان قابل تخصیص به PoE بر اساس طراحی هر مدل مشخص می‌شود.

بنابراین هنگام خرید سوئیچ PoE سیسکو، صرفاً به عددی مانند 350W، 715W یا 1100W روی Power Supply توجه نکنید. مشخصات PoE Budget همان مدل، تعداد و نوع پاورها و توان مورد نیاز تجهیزات متصل را بررسی کنید.

در نهایت، توان پاور با توان PoE یکی نیست؛ و همین تفاوت ساده دلیل اصلی بسیاری از ابهام‌ها هنگام بررسی مشخصات سوئیچ‌های PoE سیسکو است.

سوالات متداول

آیا توان Power Supply همان PoE Budget است؟

خیر. توان Power Supply ظرفیت پاور است، در حالی که PoE Budget مقدار توانی است که سوئیچ می‌تواند برای تجهیزات PoE اختصاص دهد.

چرا پاور 715 وات، 715 وات PoE نمی‌دهد؟

زیرا بخشی از ظرفیت پاور برای خود سوئیچ، فن‌ها، پردازنده، مدارهای داخلی و سایر اجزای دستگاه استفاده می‌شود.

آیا پاور قوی‌تر همیشه PoE بیشتری می‌دهد؟

خیر. افزایش توان PoE به مدل سوئیچ، نوع Power Supply و محدودیت‌های سخت‌افزاری دستگاه بستگی دارد.

آیا با اضافه کردن پاور دوم PoE دو برابر می‌شود؟

الزاماً خیر. نحوه استفاده از پاور دوم و حالت افزونگی یا ظرفیت توان دستگاه تعیین می‌کند چه مقدار توان اضافی در اختیار PoE قرار گیرد.

از کجا بفهمیم سوئیچ چقدر PoE دارد؟

بهترین روش بررسی مشخصات رسمی همان مدل و مشاهده وضعیت توان از طریق CLI سوئیچ است. دستور show power inline نیز در بسیاری از سوئیچ‌های سیسکو برای بررسی وضعیت PoE کاربرد دارد.

آیا همه پورت‌های یک سوئیچ PoE می‌توانند همزمان حداکثر توان بدهند؟

فقط در صورتی که PoE Budget دستگاه برای مجموع توان مورد نیاز تمام پورت‌ها کافی باشد.

اگر PoE Budget تمام شود چه می‌شود؟

سوئیچ ممکن است نتواند برق مورد نیاز دستگاه جدید را تأمین کند و تجهیز متصل به پورت روشن نشود یا تخصیص توان بر اساس اولویت‌ها مدیریت شود.

برای خرید سوئیچ PoE، توان پاور مهم‌تر است یا PoE Budget؟

برای مشخص کردن توان قابل ارائه به دوربین‌ها، اکسس پوینت‌ها و تلفن‌ها، PoE Budget معیار مستقیم‌تر و مهم‌تری است.

آیا مصرف واقعی دستگاه PoE همیشه برابر حداکثر توان آن است؟

خیر. بسیاری از تجهیزات در عمل کمتر از حداکثر توان استاندارد خود مصرف می‌کنند، اما برای طراحی مطمئن شبکه باید شرایط حداکثر مصرف نیز در نظر گرفته شود.

آیا تعداد پورت‌های PoE نشان‌دهنده توان کل سوئیچ است؟

خیر. دو سوئیچ با تعداد پورت PoE یکسان می‌توانند PoE Budget کاملاً متفاوتی داشته باشند.
