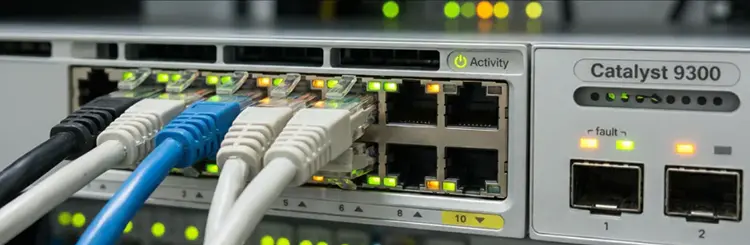

علت چشمک زدن LEDهای سوئیچ سیسکو؛ راهنمای کامل بررسی وضعیت پورتها و عیبیابی شبکه
یکشنبه ۱۰ خرداد ۰۵ | ۱۱:۰۰
سوئیچهای سیسکو به عنوان یکی از پرکاربردترین تجهیزات شبکه در سازمانها، شرکتها و مراکز داده شناخته میشوند. یکی از مهمترین ابزارهای عیبیابی و بررسی وضعیت عملکرد این تجهیزات، چراغهای LED تعبیه شده روی پنل دستگاه است. بسیاری از مدیران شبکه هنگام مشاهده چشمک زدن LEDهای سوئیچ سیسکو با این سوال مواجه میشوند که آیا این وضعیت طبیعی است یا نشاندهنده وجود یک مشکل در شبکه است؟
در واقع هر LED روی سوئیچ سیسکو اطلاعات ارزشمندی درباره وضعیت پورتها، ارتباطات شبکه، سرعت لینک، فعالیت دادهها، برقرسانی PoE و حتی خطاهای احتمالی ارائه میدهد. اگر مفهوم این چراغها را به درستی بدانید، میتوانید بدون نیاز به ورود به محیط CLI یا استفاده از نرمافزارهای مانیتورینگ، در کوتاهترین زمان وضعیت شبکه را ارزیابی کنید.
در این مقاله به صورت کامل علت چشمک زدن LEDهای سوئیچ سیسکو، انواع رنگها، حالتهای مختلف چراغها و روشهای تشخیص مشکلات شبکه از طریق LEDها را بررسی خواهیم کرد.
LED در سوئیچ سیسکو چه کاربردی دارد؟
چراغهای LED روی سوئیچهای سیسکو برای نمایش وضعیت عملکرد دستگاه طراحی شدهاند. این چراغها اطلاعات مختلفی را در اختیار مدیر شبکه قرار میدهند، از جمله:
- وضعیت روشن یا خاموش بودن دستگاه
- فعالیت پورتهای شبکه
- سرعت اتصال لینک
- وضعیت PoE
- وجود خطا در ارتباطات
- وضعیت Stack
- مشکلات سختافزاری احتمالی
به همین دلیل اولین مرحله در عیبیابی بسیاری از مشکلات شبکه، بررسی وضعیت LEDهای سوئیچ است.
چرا LEDهای سوئیچ سیسکو چشمک میزنند؟
در اکثر مواقع چشمک زدن LEDها کاملاً طبیعی است و نشاندهنده تبادل اطلاعات بین دستگاهها است. زمانی که دادهای از طریق یک پورت ارسال یا دریافت میشود، چراغ مربوط به آن پورت شروع به چشمک زدن میکند. شدت و سرعت چشمک زدن معمولاً به میزان ترافیک شبکه بستگی دارد. هرچه حجم داده بیشتر باشد، تعداد دفعات چشمک زدن نیز افزایش پیدا میکند.
بنابراین همیشه چشمک زدن LED به معنی خرابی نیست و در بسیاری از موارد نشانه عملکرد صحیح شبکه است.
مفهوم رنگهای مختلف LED در سوئیچ سیسکو
سیسکو در مدلهای مختلف خود از رنگهای متفاوتی برای نمایش وضعیت استفاده میکند.
چراغ سبز ثابت
چراغ سبز ثابت معمولاً نشان میدهد که:
- لینک شبکه برقرار است.
- ارتباط فیزیکی سالم است.
- پورت به درستی فعال شده است.
اگر دستگاهی مانند کامپیوتر، سرور یا اکسس پوینت به پورت متصل باشد و ارتباط بدون مشکل برقرار شده باشد، اغلب چراغ پورت سوئیچ به رنگ سبز ثابت دیده میشود.
چراغ سبز چشمکزن
این حالت نشاندهنده عبور ترافیک از پورت است.
مواردی مانند:
- انتقال فایل
- ارتباط کاربران با سرور
- دسترسی به اینترنت
- ارسال و دریافت Packet
میتوانند باعث چشمک زدن سبز LED شوند.
این وضعیت کاملاً طبیعی است.
چراغ نارنجی ثابت
چراغ نارنجی یا Amber معمولاً به وجود یک مشکل اشاره دارد.
از جمله:
- خطای پورت
- وضعیت Spanning Tree Blocking
- مشکلات کابلکشی
- ناسازگاری تنظیمات لینک
در چنین شرایطی بهتر است وضعیت پورت از طریق دستورات مدیریتی بررسی شود.
چراغ نارنجی چشمکزن
این حالت اغلب نشاندهنده وجود خطا یا هشدار در پورت است.
دلایل رایج عبارتاند از:
- Loop در شبکه
- فعال شدن BPDU Guard
- خطاهای امنیتی Port Security
- اختلال در تأمین برق PoE
در این شرایط باید لاگهای سوئیچ بررسی شوند.
چراغ خاموش
خاموش بودن چراغ سوئیچ معمولاً یکی از موارد زیر را نشان میدهد:
- هیچ دستگاهی به پورت متصل نیست.
- کابل شبکه قطع شده است.
- پورت Disable شده است.
- دستگاه متصل خاموش است.
علت چشمک زدن سریع LEDهای سوئیچ سیسکو
گاهی اوقات چراغ پورت با سرعت بسیار بالا چشمک میزند. این موضوع معمولاً به دلیل حجم زیاد ترافیک شبکه رخ میدهد.
موارد زیر میتوانند باعث این وضعیت شوند:
انتقال فایلهای حجیم
در زمان جابهجایی فایلهای بزرگ میان سرورها یا کامپیوترها، حجم زیادی از داده از پورت عبور میکند و چراغ سوئیچ به سرعت چشمک میزند.
عملیات Backup
فرآیندهای پشتیبانگیری شبانه در بسیاری از سازمانها باعث افزایش ناگهانی ترافیک میشوند.
ارتباط ماشینهای مجازی
در محیطهای مجازیسازی مانند VMware و Hyper-V معمولاً حجم بالایی از داده میان سرورها رد و بدل میشود که باعث فعالیت شدید LEDها میشود.
حملات شبکه
در برخی موارد ترافیک غیرعادی میتواند نشانه حملات شبکه باشد.
مانند:
- Broadcast Storm
- ARP Flood
- DoS Attack
اگر همه پورتها به طور غیرمعمول و دائمی چشمک بزنند، بررسی دقیقتر شبکه ضروری است.
چشمک زدن LED و ارتباط آن با PoE
در سوئیچهای PoE سیسکو، چراغها علاوه بر وضعیت لینک، اطلاعاتی درباره تأمین برق تجهیزات نیز ارائه میدهند.
دستگاههایی مانند:
- اکسس پوینت
- تلفن IP
- دوربین مداربسته
- تجهیزات IoT
از طریق PoE برق دریافت میکنند.
اگر LED مربوط به PoE چشمک بزند ممکن است یکی از موارد زیر رخ داده باشد:
- مصرف برق بیش از حد مجاز
- اتصال کوتاه در کابل
- خرابی دستگاه متصل
- کمبود توان کلی سوئیچ
در چنین شرایطی باید میزان مصرف برق پورتها بررسی شود.
چشمک زدن LED در زمان راهاندازی سوئیچ
هنگام روشن شدن سوئیچ، مشاهده چشمک زدن همزمان چندین LED کاملاً طبیعی است.
در این مرحله سوئیچ عملیات زیر را انجام میدهد:
- بررسی سختافزار
- تست حافظه
- بارگذاری سیستم عامل
- راهاندازی ماژولها
- فعالسازی پورتها
این فرآیند بخشی از Self-Test دستگاه محسوب میشود.
اگر پس از پایان بوت همچنان چراغهای هشدار روشن باقی بمانند، احتمال وجود مشکل سختافزاری وجود دارد.
آیا چشمک زدن LED میتواند نشانه Loop باشد؟
بله.
یکی از نشانههای رایج ایجاد Loop در شبکه، چشمک زدن شدید و غیرعادی LEDهای سوئیچ است.
در این شرایط معمولاً:
- تمامی پورتها فعال میشوند.
- ترافیک Broadcast افزایش مییابد.
- سرعت شبکه کاهش پیدا میکند.
- پردازنده سوئیچ تحت فشار قرار میگیرد.
برای جلوگیری از این مشکل بهتر است قابلیتهای زیر فعال باشند:
- Spanning Tree Protocol (STP)
- BPDU Guard
- Loop Guard
- Root Guard
این قابلیتها از ایجاد حلقههای مخرب در شبکه جلوگیری میکنند.
چگونه از روی LEDها مشکلات شبکه را تشخیص دهیم؟
مدیران شبکه حرفهای معمولاً قبل از اجرای دستورات عیبیابی، وضعیت چراغها را بررسی میکنند.
چند مثال کاربردی:
| وضعیت LED | تفسیر احتمالی |
|---|---|
| سبز ثابت | لینک سالم |
| سبز چشمکزن | تبادل داده طبیعی |
| نارنجی ثابت | وجود خطا یا Block شدن پورت |
| نارنجی چشمکزن | هشدار امنیتی یا خطای شبکه |
| خاموش | عدم اتصال یا غیرفعال بودن پورت |
این اطلاعات میتوانند زمان عیبیابی را به شکل قابل توجهی کاهش دهند.
بهترین روش بررسی علت چشمک زدن LEDهای سوئیچ سیسکو
برای تشخیص دقیق علت، پیشنهاد میشود مراحل زیر را انجام دهید:
- بررسی رنگ LED
- بررسی وضعیت کابل شبکه
- مشاهده لاگهای سوئیچ
- بررسی وضعیت STP
- کنترل تنظیمات Port Security
- بررسی مصرف برق PoE
- مشاهده میزان ترافیک پورت
- بررسی وجود Loop در شبکه
ترکیب اطلاعات LEDها با دستورات مدیریتی سیسکو، سریعترین روش برای یافتن علت اصلی مشکل است.
جمعبندی
علت چشمک زدن LEDهای سوئیچ سیسکو همیشه به معنای وجود مشکل نیست. در بسیاری از مواقع این چراغها صرفاً نشاندهنده تبادل اطلاعات و عملکرد طبیعی شبکه هستند. با این حال رنگ چراغ، سرعت چشمک زدن و الگوی نمایش آن میتواند اطلاعات ارزشمندی درباره سلامت پورتها، وضعیت لینک، مشکلات PoE، خطاهای امنیتی و حتی Loopهای شبکه در اختیار مدیران شبکه قرار دهد.
آشنایی با مفهوم LEDهای سوئیچ سیسکو باعث میشود فرآیند عیبیابی سریعتر، دقیقتر و حرفهایتر انجام شود و بسیاری از مشکلات شبکه بدون نیاز به ابزارهای پیچیده شناسایی شوند.
