چرا سوئیچ سیسکو خطای TCAM Exhaustion می‌دهد؟ بررسی علت‌ها و روش‌های رفع مشکل

خطای TCAM Exhaustion در سوئیچ سیسکو زمانی رخ می‌دهد که ظرفیت قابل استفاده حافظه TCAM برای یک قابلیت شبکه کافی نباشد. این مشکل ممکن است هنگام اعمال قوانین ACL، پیکربندی QoS، فعال‌سازی قابلیت‌های امنیتی یا افزایش پیچیدگی شبکه ایجاد شود و مانع نصب صحیح برخی قوانین در سخت‌افزار شود.

برای رفع این خطا، ابتدا باید مشخص کنید کدام بخش از TCAM با کمبود منابع مواجه شده است. سپس با بررسی پیکربندی، ساده‌سازی قوانین یا اصلاح تخصیص منابع می‌توان مشکل را برطرف کرد. در این مقاله، مهم‌ترین دلایل خطای TCAM Exhaustion، روش‌های تشخیص آن و راهکارهای کاربردی برای رفع مشکل در سوئیچ‌های سیسکو را بررسی می‌کنیم.

TCAM چیست و چه کاربردی در سوئیچ سیسکو دارد؟

TCAM مخفف Ternary Content-Addressable Memory است؛ نوعی حافظه سخت‌افزاری که برای جست‌وجوی سریع و تطبیق الگوهای اطلاعاتی در تجهیزات شبکه استفاده می‌شود. برخلاف حافظه معمولی که اطلاعات در آن به روش‌های متداول خوانده می‌شوند، TCAM می‌تواند چندین الگو را به‌صورت موازی بررسی کند.

این قابلیت به سوئیچ اجازه می‌دهد تصمیم‌های مربوط به عبور بسته‌ها را با سرعت بالا و در سطح سخت‌افزار اجرا کند.

بسته به مدل و معماری سوئیچ سیسکو، TCAM ممکن است برای کاربردهای زیر استفاده شود:

• Access Control List (ACL): بررسی قوانین مجاز یا غیرمجاز بودن ترافیک.
• Quality of Service (QoS): طبقه‌بندی بسته‌ها و اعمال سیاست‌های کیفیت سرویس.
• Routing و Forwarding: پشتیبانی از برخی عملیات جست‌وجو و انتقال بسته‌ها.
• Security Policies: اجرای بعضی سیاست‌های امنیتی مبتنی بر مشخصات بسته‌ها.
• Packet Classification: شناسایی ترافیک براساس آدرس IP، پروتکل، شماره پورت و سایر معیارها.

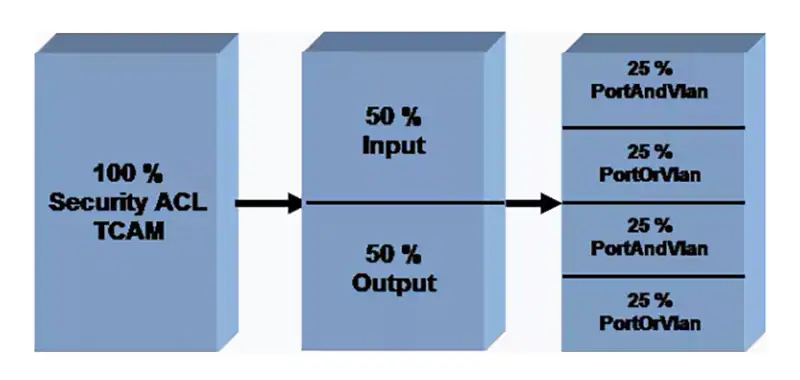

این قابلیت‌ها الزاماً از یک بخش مشترک TCAM استفاده نمی‌کنند. در بسیاری از پلتفرم‌ها، منابع به جدول‌ها یا ناحیه‌های مختلف تقسیم می‌شوند؛ بنابراین ممکن است یک بخش پر شود، درحالی‌که بخش دیگری همچنان منابع آزاد داشته باشد.

خطای TCAM Exhaustion دقیقاً به چه معناست؟

عبارت TCAM Exhaustion به این معناست که منابع قابل تخصیص TCAM برای یک عملیات مشخص به پایان رسیده یا ظرفیت کافی برای نصب قوانین جدید وجود ندارد.

برای مثال، فرض کنید روی یک سوئیچ سیسکو تعداد زیادی قانون ACL تعریف کرده‌اید. اگر این قوانین به ورودی‌های سخت‌افزاری زیادی نیاز داشته باشند، ممکن است ظرفیت بخش مربوط به ACL کافی نباشد و سوئیچ نتواند تمام قوانین را در سخت‌افزار نصب کند.

بسته به مدل دستگاه و قابلیت مورد استفاده، نتیجه می‌تواند شامل نمایش پیام خطا، نصب‌نشدن بعضی قوانین یا محدودشدن عملکرد یک قابلیت باشد.

نکته مهم این است که TCAM Exhaustion لزوماً به معنی پرشدن تمام حافظه TCAM نیست. ممکن است فقط جدول مربوط به ACL یا QoS به سقف ظرفیت خود رسیده باشد.

مهم‌ترین دلایل خطای TCAM Exhaustion در سوئیچ سیسکو

۱. افزایش تعداد قوانین ACL

یکی از رایج‌ترین دلایل مصرف زیاد TCAM، تعریف تعداد زیادی Access Control List است. ACL برای کنترل دسترسی، محدودکردن ارتباط میان VLANها و فیلترکردن ترافیک ورودی یا خروجی استفاده می‌شود.

موارد زیر می‌توانند مصرف منابع را افزایش دهند:

• تعریف تعداد زیادی قانون با شرایط پیچیده.
• استفاده از محدوده‌های متعدد آدرس IP و شماره پورت.
• اعمال ACLهای مختلف روی اینترفیس‌های متعدد.
• تکرار قوانین مشابه در بخش‌های مختلف پیکربندی.
• استفاده از قابلیت‌هایی که به ورودی‌های سخت‌افزاری بیشتری نیاز دارند.

هر قانون ACL الزاماً معادل یک ورودی TCAM نیست. بسته به نوع قانون و معماری سخت‌افزار، یک قانون ممکن است به چندین ورودی نیاز داشته باشد.

راهکار: ACLها را بررسی کنید، قوانین تکراری یا بلااستفاده را شناسایی کنید و در صورت امکان شرایط مشابه را ساده‌سازی کنید. پیش از حذف هر قانون، تأثیر آن بر امنیت شبکه را بررسی کنید.

۲. مصرف منابع توسط QoS

قابلیت QoS برای اولویت‌بندی ترافیک، مدیریت پهنای باند و کنترل رفتار بسته‌ها استفاده می‌شود. در برخی سوئیچ‌های سیسکو، طبقه‌بندی ترافیک و اجرای سیاست‌های QoS به منابع TCAM وابسته است.

تعریف تعداد زیادی Class Map، Policy Map و شرط تطبیق می‌تواند مصرف منابع سخت‌افزاری را افزایش دهد. این مسئله در شبکه‌هایی که سیاست‌های جداگانه‌ای برای Voice، Video، ترافیک مدیریتی و گروه‌های مختلف کاربران دارند، اهمیت بیشتری پیدا می‌کند.

راهکار: سیاست‌های QoS را بازبینی کنید و در صورت امکان، قوانین مشابه را با حفظ رفتار موردنیاز شبکه ساده‌سازی کنید. حذف یک سیاست ضروری صرفاً برای آزادکردن TCAM می‌تواند کیفیت سرویس را مختل کند.

۳. فعال‌بودن هم‌زمان چند قابلیت شبکه

گاهی هیچ قابلیت واحدی به‌تنهایی مصرف غیرعادی ندارد، اما مجموع نیازهای ACL، QoS، مسیریابی لایه سه و سیاست‌های امنیتی باعث کمبود منابع می‌شود.

این وضعیت به معماری سخت‌افزاری دستگاه و نحوه تخصیص منابع میان قابلیت‌ها بستگی دارد.

راهکار: علاوه بر بررسی ACLها، سایر قابلیت‌های فعال و منابع موردنیاز آن‌ها را نیز ارزیابی کنید. تمرکز صرف بر یک جدول ممکن است علت اصلی مشکل را پنهان کند.

۴. محدودیت سخت‌افزاری مدل سوئیچ

تمام سوئیچ‌های سیسکو ظرفیت TCAM یکسانی ندارند. مدل دستگاه، نسل سخت‌افزار، نوع ASIC و قابلیت‌های پشتیبانی‌شده بر ظرفیت قابل استفاده تأثیر می‌گذارند.

به همین دلیل، پیکربندی‌ای که روی یک مدل Catalyst بدون مشکل اجرا می‌شود، ممکن است روی مدل دیگری با محدودیت منابع مواجه شود.

افزایش RAM یا فضای ذخیره‌سازی نیز معمولاً این مشکل را برطرف نمی‌کند؛ زیرا TCAM منبع سخت‌افزاری متفاوتی است.

راهکار: محدودیت‌های سخت‌افزاری مدل خود را بررسی کنید. اگر پس از بهینه‌سازی پیکربندی همچنان ظرفیت کافی وجود ندارد، ممکن است به سخت‌افزاری با منابع مناسب‌تر نیاز داشته باشید.

۵. تخصیص نامناسب منابع TCAM

در بعضی سوئیچ‌های Cisco Catalyst، منابع سخت‌افزاری براساس قالب‌های مشخصی میان کاربردهای مختلف تخصیص داده می‌شوند. این قالب‌ها در برخی مدل‌ها با SDM Template مدیریت می‌شوند.

اگر قالب فعال با نیازهای شبکه تناسب نداشته باشد، ممکن است یک قابلیت با کمبود منابع مواجه شود؛ حتی اگر بخش‌های دیگری هنوز ظرفیت آزاد داشته باشند.

راهکار: قالب فعال و محدودیت‌های مدل را بررسی کنید. تغییر قالب ممکن است به Reload نیاز داشته باشد و منابع در دسترس قابلیت‌های دیگر را تغییر دهد؛ بنابراین، این کار باید براساس مستندات همان مدل انجام شود.

۶. افزایش پیچیدگی شبکه پس از تغییر پیکربندی

اضافه‌شدن VLANهای جدید، افزایش تعداد کاربران، توسعه سیاست‌های امنیتی یا تغییرات گسترده ACL ممکن است نیاز به منابع سخت‌افزاری را افزایش دهد.

اگر خطا بلافاصله پس از یک تغییر ایجاد شده باشد، بررسی تفاوت پیکربندی قبل و بعد از آن می‌تواند به شناسایی علت کمک کند.

راهکار: زمان شروع خطا را با تغییرات اخیر شبکه مقایسه کنید و ابتدا تغییراتی را بررسی کنید که مستقیماً با قابلیت دچار کمبود منابع ارتباط دارند.

چگونه خطای TCAM Exhaustion را عیب‌یابی کنیم؟

برای تشخیص دقیق، ابتدا پیام‌های سیستم را بررسی کنید و سپس وضعیت قوانین و منابع سخت‌افزاری را ارزیابی کنید.

مرحله اول: بررسی لاگ سوئیچ

دستور زیر پیام‌های ثبت‌شده در سیستم را نمایش می‌دهد:

show logging

در خروجی، به دنبال پیام‌های مرتبط با TCAM، ACL، منابع سخت‌افزاری و شکست در نصب قوانین باشید. زمان ثبت پیام را با زمان تغییرات پیکربندی مقایسه کنید.

مرحله دوم: بررسی ACLهای فعال

برای مشاهده ACLهای تعریف‌شده از دستور زیر استفاده کنید:

show access-lists

سپس با بررسی پیکربندی، مشخص کنید ACLها روی کدام اینترفیس‌ها اعمال شده‌اند:

show running-config

این دستورات به بررسی قوانین کمک می‌کنند، اما به‌تنهایی میزان مصرف واقعی TCAM را نشان نمی‌دهند.

مرحله سوم: بررسی مصرف واقعی TCAM

در برخی سوئیچ‌های Catalyst مبتنی بر IOS XE، دستور زیر برای نمایش اطلاعات مصرف منابع TCAM کاربرد دارد:

show platform hardware fed switch active fwd-asic resource tcam utilization

پشتیبانی و نحو این دستور به مدل و نسخه نرم‌افزار بستگی دارد. اگر دستور در دستگاه شما پشتیبانی نشد، باید دستور معادل را در مستندات همان پلتفرم پیدا کنید.

در خروجی، ظرفیت کل، میزان مصرف، منابع باقی‌مانده و جدول دچار کمبود را بررسی کنید. هدف این است که مشخص شود مشکل به ACL، QoS یا بخش دیگری مربوط است.

مرحله چهارم: بررسی SDM Template

در برخی مدل‌های Catalyst، دستور زیر قالب تخصیص منابع را نمایش می‌دهد:

show sdm prefer

اگر دستگاه از SDM Template پشتیبانی کند، نتیجه می‌تواند به تشخیص تناسب قالب فعال با نیازهای شبکه کمک کند. پیش از تغییر قالب، محدودیت‌های سخت‌افزاری و احتمال نیاز به راه‌اندازی مجدد را بررسی کنید.

بهترین روش‌های رفع خطای TCAM Exhaustion

پس از شناسایی بخش دچار کمبود منابع، راهکار مناسب را انتخاب کنید:

1. بهینه‌سازی ACL: قوانین تکراری و بلااستفاده را پس از بررسی اثر امنیتی حذف کنید و شرایط پیچیده را در صورت امکان ساده‌سازی کنید.
2. بازبینی QoS: سیاست‌های مشابه را بررسی کنید و از تعریف غیرضروری شرایط تطبیق متعدد جلوگیری کنید.
3. اصلاح تخصیص منابع: در مدل‌های پشتیبانی‌شده، قالب یا تنظیمات تخصیص منابع را با نیازهای شبکه تطبیق دهید.
4. بررسی قابلیت‌های غیرضروری: قابلیت‌هایی را که واقعاً استفاده نمی‌شوند، پس از ارزیابی اثر آن‌ها بر شبکه غیرفعال کنید.
5. بررسی نسخه IOS یا IOS XE: اگر شواهد به مشکل نرم‌افزاری اشاره دارند، مستندات نسخه و مشکلات شناخته‌شده را بررسی کنید.
6. ارتقای سخت‌افزار در صورت نیاز: اگر محدودیت واقعی ظرفیت وجود دارد و بهینه‌سازی کافی نیست، مدل مناسب‌تری انتخاب کنید.

پس از هر تغییر، وضعیت TCAM و عملکرد واقعی سیاست‌ها را مجدداً بررسی کنید. صرف ناپدیدشدن پیام خطا به معنی نصب صحیح همه قوانین نیست.

چگونه از تکرار این خطا جلوگیری کنیم؟

برای پیشگیری از TCAM Exhaustion، ظرفیت سخت‌افزاری را هنگام طراحی و توسعه شبکه در نظر بگیرید. پیش از اضافه‌کردن ACLهای گسترده یا سیاست‌های جدید QoS، محدودیت‌های مدل سوئیچ را بررسی کنید.

همچنین، پیکربندی را به‌صورت دوره‌ای بازبینی کنید، تغییرات مهم را مستند سازید و وضعیت منابع سخت‌افزاری را پایش کنید. هنگام خرید سوئیچ جدید نیز علاوه بر تعداد پورت‌ها و سرعت انتقال، ظرفیت TCAM و قابلیت‌های موردنیاز شبکه را در نظر بگیرید.

جمع‌بندی

خطای TCAM Exhaustion در سوئیچ سیسکو معمولاً به کمبود منابع سخت‌افزاری برای اجرای یک قابلیت مشخص مانند ACL یا QoS مربوط است. تعداد زیاد قوانین، پیچیدگی پیکربندی، تخصیص نامناسب منابع و محدودیت سخت‌افزاری از دلایل اصلی این مشکل هستند.

برای رفع خطا، ابتدا لاگ‌ها و مصرف واقعی TCAM را بررسی کنید، سپس بخش دچار کمبود منابع را شناسایی کنید. بهینه‌سازی قوانین، اصلاح سیاست‌های QoS، بررسی SDM Template و در صورت لزوم ارتقای سخت‌افزار می‌توانند به حل مشکل کمک کنند.

مهم‌ترین اصل این است که پیش از تغییر پیکربندی، علت دقیق کمبود منابع مشخص شود تا رفع خطا باعث اختلال در امنیت، مسیریابی یا عملکرد شبکه نشود.
