آیا می‌توان یک پورت 40G سوئیچ سیسکو را به چهار پورت 10G تبدیل کرد؟

در بسیاری از شبکه‌های سازمانی و مراکز داده، مدیران شبکه با این سؤال مواجه می‌شوند که آیا می‌توان یک پورت 40 گیگابیتی سوئیچ سیسکو را به چهار پورت مستقل 10 گیگابیتی تبدیل کرد؟ پاسخ بله است، اما این قابلیت در تمام سوئیچ‌های سیسکو وجود ندارد و به مدل دستگاه، نوع پورت، ماژول مورد استفاده و نسخه نرم‌افزار سوئیچ بستگی دارد.

این قابلیت که با نام Breakout شناخته می‌شود، امکان استفاده بهینه‌تر از ظرفیت پورت‌های پرسرعت را فراهم می‌کند. در این مقاله بررسی می‌کنیم که تبدیل پورت 40G به چهار پورت 10G چگونه انجام می‌شود، چه تجهیزاتی نیاز دارد و در کدام سوئیچ‌های سیسکو قابل استفاده است.

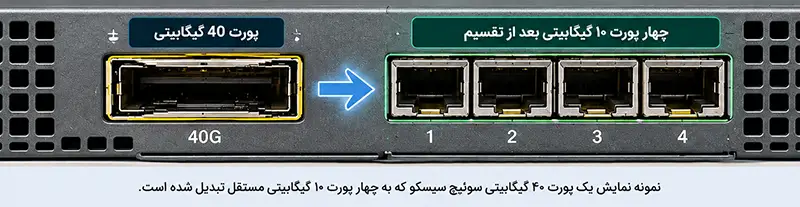

تبدیل پورت 40G به چهار پورت 10G به چه معناست؟

در حالت عادی، یک پورت 40 گیگابیتی برای برقراری یک اتصال شبکه با سرعت 40 گیگابیت بر ثانیه استفاده می‌شود. اما در برخی سوئیچ‌های سیسکو می‌توان این پورت را به چهار مسیر ارتباطی مستقل با سرعت 10 گیگابیت بر ثانیه تقسیم کرد.

به زبان ساده، به‌جای اتصال یک دستگاه با سرعت 40 گیگابیت، می‌توان چهار دستگاه مختلف را با سرعت 10 گیگابیت به سوئیچ متصل کرد.

برای مثال، فرض کنید یک سوئیچ سیسکو دارای چهار پورت 40 گیگابیتی است. اگر دستگاه از قابلیت تقسیم پورت پشتیبانی کند، ممکن است بتوان هر چهار پورت را به چهار اتصال 10 گیگابیتی تبدیل کرد و در مجموع 16 اتصال مستقل در اختیار داشت.

البته تعداد پورت‌های قابل تبدیل و محدودیت‌های آن در مدل‌های مختلف متفاوت است.

قابلیت تقسیم پورت در سوئیچ سیسکو چگونه کار می‌کند؟

برای درک بهتر این قابلیت باید بدانیم که بسیاری از ارتباطات 40 گیگابیتی بر پایه چهار مسیر انتقال داده با سرعت 10 گیگابیت طراحی شده‌اند. در شرایط معمول، این چهار مسیر با یکدیگر کار می‌کنند تا یک اتصال 40 گیگابیتی ایجاد شود. اما در سوئیچ‌هایی که از قابلیت تقسیم پورت پشتیبانی می‌کنند، می‌توان مسیرها را به‌صورت مستقل در اختیار گرفت.

در نتیجه، سوئیچ به‌جای شناسایی یک پورت 40 گیگابیتی، چهار رابط شبکه 10 گیگابیتی مجزا ایجاد می‌کند. هرکدام از این رابط‌ها می‌توانند تنظیمات مخصوص خود را داشته باشند؛ از جمله:

• عضویت در شبکه‌های مجازی مختلف
• فعال یا غیرفعال بودن پورت
• تنظیمات امنیتی و کنترل دسترسی
• مشاهده وضعیت ارتباط و میزان ترافیک
• تنظیمات مربوط به سرعت و عملکرد، در محدوده امکانات دستگاه

نکته مهم: تقسیم پورت به معنای افزایش پهنای باند نیست. ظرفیت کلی همچنان 40 گیگابیت است، اما این ظرفیت میان چهار اتصال مستقل تقسیم می‌شود.

برای تبدیل پورت 40G به چهار پورت 10G به چه تجهیزاتی نیاز داریم؟

برای اجرای این قابلیت، صرفاً داشتن یک پورت 40 گیگابیتی کافی نیست. معمولاً سه شرط اصلی باید برقرار باشد.

1. سوئیچ سیسکو با قابلیت تقسیم پورت

مهم‌ترین شرط، پشتیبانی سخت‌افزاری و نرم‌افزاری سوئیچ از تقسیم پورت است. بعضی از سوئیچ‌های سری Nexus و برخی مدل‌های Catalyst این قابلیت را ارائه می‌کنند، اما نمی‌توان آن را به تمام دستگاه‌های این خانواده‌ها تعمیم داد.

حتی ممکن است یک سوئیچ چندین پورت 40 گیگابیتی داشته باشد، اما فقط بعضی از آن‌ها قابلیت تقسیم داشته باشند. بنابراین قبل از خرید تجهیزات باید مدل دقیق سوئیچ و مستندات فنی آن بررسی شود.

2. کابل یا ماژول مناسب

برای تقسیم یک اتصال 40 گیگابیتی به چهار اتصال 10 گیگابیتی، معمولاً از کابل‌های مخصوص تقسیم پورت استفاده می‌شود.

این کابل‌ها در یک سمت دارای اتصال 40 گیگابیتی و در سمت دیگر دارای چهار اتصال 10 گیگابیتی هستند. بسته به فاصله تجهیزات و نوع ارتباط، می‌توان از گزینه‌های مختلفی استفاده کرد:

• کابل مسی اتصال مستقیم: برای ارتباط تجهیزات در فاصله کوتاه، مانند داخل یک رک، مناسب است.
• کابل نوری فعال: برای بعضی ارتباطات با فاصله بیشتر مورد استفاده قرار می‌گیرد.
• ماژول نوری و کابل فیبر: در برخی ترکیب‌های سازگار، امکان تبدیل یک اتصال نوری 40 گیگابیتی به چهار اتصال نوری 10 گیگابیتی وجود دارد.

انتخاب کابل باید با توجه به مدل سوئیچ، فاصله تجهیزات و فهرست قطعات سازگار سیسکو انجام شود.

3. پشتیبانی نرم‌افزار سوئیچ

در بسیاری از سوئیچ‌ها، پس از اتصال کابل مناسب، لازم است حالت عملکرد پورت از طریق تنظیمات دستگاه تغییر کند. در برخی مدل‌ها نیز تغییر حالت پورت به راه‌اندازی مجدد ماژول یا سوئیچ نیاز دارد.

بنابراین قبل از اعمال تنظیمات روی شبکه فعال، باید تأثیر تغییرات بر ارتباطات موجود بررسی شود.

کدام سوئیچ‌های سیسکو از تبدیل پورت 40G به 4 پورت 10G پشتیبانی می‌کنند؟

قابلیت تقسیم پورت بیشتر در سوئیچ‌های مراکز داده و برخی تجهیزات سازمانی سیسکو دیده می‌شود.

سوئیچ‌های سیسکو Nexus

خانواده Nexus یکی از مهم‌ترین گروه‌های سوئیچ سیسکو برای استفاده از این قابلیت است.

برای مثال، برخی مدل‌های سری Nexus 3000 و Nexus 9000 از تقسیم پورت‌های 40 گیگابیتی به چهار پورت 10 گیگابیتی پشتیبانی می‌کنند.

این ویژگی در مراکز داده کاربرد زیادی دارد؛ زیرا امکان اتصال سرورها و تجهیزات مختلف را بدون نیاز به استفاده از پورت‌های جداگانه بیشتر فراهم می‌کند.

البته پشتیبانی از این قابلیت در تمام مدل‌های Nexus یکسان نیست و ممکن است محدودیت‌هایی در تعداد یا محل پورت‌های قابل تقسیم وجود داشته باشد.

سوئیچ‌های سیسکو Catalyst

در خانواده Catalyst نیز برخی مدل‌ها و ماژول‌های شبکه از قابلیت تقسیم پورت پشتیبانی می‌کنند.

بااین‌حال، وجود یک پورت 40 گیگابیتی روی سوئیچ Catalyst به معنای پشتیبانی قطعی از تبدیل آن به چهار پورت 10 گیگابیتی نیست.

در بعضی مدل‌ها پورت 40 گیگابیتی فقط برای اتصال پرسرعت به سوئیچ دیگر یا تجهیزات شبکه طراحی شده است.

به همین دلیل، بررسی مشخصات مدل و ماژول شبکه ضروری است.

مراحل تبدیل پورت 40 گیگابیتی به چهار پورت 10 گیگابیتی

روش دقیق انجام این کار به مدل سوئیچ و سیستم‌عامل آن بستگی دارد، اما مراحل کلی معمولاً به شکل زیر است.

مرحله اول: بررسی قابلیت پورت

ابتدا باید مشخص شود که پورت 40 گیگابیتی موردنظر قابلیت تقسیم دارد یا خیر.

برای این کار باید راهنمای فنی مدل سوئیچ، محدودیت‌های سخت‌افزاری و نسخه نرم‌افزار بررسی شود.

مرحله دوم: انتخاب کابل مناسب

پس از تأیید سازگاری، کابل تقسیم پورت متناسب با تجهیزات انتخاب می‌شود.

در این مرحله باید نوع اتصال، فاصله دستگاه‌ها و سازگاری کابل با سوئیچ سیسکو در نظر گرفته شود.

مرحله سوم: تغییر تنظیمات پورت

در مدل‌هایی که به تنظیمات دستی نیاز دارند، مدیر شبکه باید حالت پورت را تغییر دهد.

پس از انجام این تغییر، دستگاه می‌تواند به‌جای یک رابط 40 گیگابیتی، چهار رابط 10 گیگابیتی مستقل ایجاد کند.

نام دستورها و روش انجام این مرحله در سوئیچ‌های مختلف متفاوت است و نباید یک دستور مشخص را برای تمام مدل‌ها استفاده کرد.

مرحله چهارم: اتصال تجهیزات

پس از آماده شدن پورت‌ها، چهار اتصال 10 گیگابیتی به سرورها یا سایر تجهیزات شبکه متصل می‌شوند.

مرحله پنجم: بررسی وضعیت ارتباط

در پایان باید اطمینان حاصل شود که هر چهار پورت به‌درستی شناسایی شده‌اند و ارتباط پایدار دارند. بررسی سرعت ارتباط، خطاهای پورت و میزان ترافیک از اقدامات مهم این مرحله است.

مزایای تبدیل پورت 40G به چهار پورت 10G

استفاده از قابلیت تقسیم پورت می‌تواند مزایای مختلفی برای شبکه داشته باشد.

افزایش تعداد اتصالات قابل استفاده

مهم‌ترین مزیت این قابلیت، افزایش تعداد رابط‌های مستقل بدون اضافه کردن سوئیچ جدید است.

برای مثال، در شبکه‌ای که به چندین اتصال 10 گیگابیتی نیاز دارد، می‌توان از ظرفیت پورت‌های 40 گیگابیتی موجود استفاده کرد.

کاهش هزینه توسعه شبکه

در شرایط مناسب، استفاده از کابل تقسیم پورت می‌تواند هزینه خرید سوئیچ یا ماژول اضافی را کاهش دهد.

البته باید هزینه کابل‌ها و ماژول‌های سازگار نیز در محاسبات در نظر گرفته شود.

استفاده بهتر از تجهیزات موجود

ممکن است یک سازمان دارای سوئیچی با چند پورت 40 گیگابیتی باشد، اما تجهیزات متصل به آن فقط از سرعت 10 گیگابیت پشتیبانی کنند.

در چنین شرایطی، تقسیم پورت می‌تواند استفاده از ظرفیت موجود را آسان‌تر کند.

انعطاف‌پذیری بیشتر در طراحی شبکه

چهار اتصال مستقل امکان مدیریت جداگانه تجهیزات را فراهم می‌کنند و در بعضی طراحی‌های شبکه می‌توانند جایگزین مناسبی برای یک اتصال 40 گیگابیتی باشند.

محدودیت‌ها و مشکلات احتمالی تقسیم پورت

با وجود مزایا، این قابلیت محدودیت‌هایی نیز دارد.

عدم پشتیبانی بعضی مدل‌ها: تمام پورت‌های 40 گیگابیتی قابلیت تقسیم ندارند.

محدودیت در نوع کابل: استفاده از کابل یا ماژول ناسازگار ممکن است باعث شناسایی نشدن ارتباط شود.

محدودیت تعداد پورت‌ها: در بعضی سوئیچ‌ها فقط تعداد مشخصی از پورت‌ها یا گروه‌های خاصی از آن‌ها قابل تقسیم هستند.

نیاز به تغییر تنظیمات: تغییر حالت پورت ممکن است باعث قطع ارتباط فعلی شود.

وابستگی به نسخه نرم‌افزار: بعضی قابلیت‌ها فقط در نسخه‌های مشخصی از نرم‌افزار سوئیچ در دسترس هستند.

به همین دلیل، توصیه می‌شود قبل از اجرای این تغییر در شبکه اصلی، سازگاری تجهیزات و روش پیکربندی بررسی شود.

آیا می‌توان با کابل معمولی یک پورت 40G را به چهار پورت 10G تبدیل کرد؟

خیر. استفاده از یک کابل معمولی یا تبدیل ساده، به‌تنهایی چنین قابلیتی ایجاد نمی‌کند.

برای انجام این کار، سوئیچ باید از تقسیم پورت پشتیبانی کند و کابل یا ماژول مورد استفاده نیز با این قابلیت سازگار باشد.

بنابراین اگر سوئیچ فاقد پشتیبانی سخت‌افزاری یا نرم‌افزاری باشد، خرید کابل تقسیم پورت مشکل را برطرف نخواهد کرد.

آیا سرعت چهار پورت 10G با یک پورت 40G برابر است؟

از نظر مجموع ظرفیت اسمی، بله. چهار اتصال 10 گیگابیتی در مجموع ظرفیتی برابر با 40 گیگابیت بر ثانیه دارند.

اما تفاوت مهمی وجود دارد.

در حالت 40 گیگابیتی، یک ارتباط با ظرفیت اسمی 40 گیگابیت در اختیار داریم؛ درحالی‌که پس از تقسیم پورت، چهار ارتباط مستقل ایجاد می‌شود که هرکدام حداکثر سرعت اسمی 10 گیگابیت دارند.

بنابراین یک دستگاه متصل به یکی از این چهار پورت نمی‌تواند به‌تنهایی از سرعت 40 گیگابیت استفاده کند.

جمع‌بندی؛ آیا تبدیل پورت 40G سیسکو به چهار پورت 10G امکان‌پذیر است؟

بله، تبدیل یک پورت 40 گیگابیتی سوئیچ سیسکو به چهار پورت مستقل 10 گیگابیتی کاملاً امکان‌پذیر است، به شرط آنکه مدل سوئیچ و پورت موردنظر از قابلیت تقسیم پورت پشتیبانی کنند.

این روش به‌ویژه در مراکز داده، شبکه‌های سازمانی و محیط‌هایی که به تعداد بیشتری اتصال 10 گیگابیتی نیاز دارند، کاربردی است. با این‌ حال، قبل از خرید کابل یا تغییر تنظیمات باید مدل دقیق سوئیچ، نسخه نرم‌افزار و تجهیزات سازگار بررسی شود.

اگر قصد خرید سوئیچ سیسکو یا توسعه شبکه خود را دارید، انتخاب دستگاهی که از قابلیت تقسیم پورت پشتیبانی می‌کند، می‌تواند در کاهش هزینه‌ها و افزایش انعطاف‌پذیری شبکه مؤثر باشد.
