استاندارد AES67 چیست و چرا در شبکه‌های صوتی حرفه‌ای اهمیت دارد؟

در سال‌های اخیر، مهاجرت سیستم‌های صوتی حرفه‌ای از بسترهای آنالوگ و دیجیتال سنتی به زیرساخت‌های مبتنی بر IP سرعت بسیار بالایی گرفته است. استودیوهای رادیویی و تلویزیونی، سالن‌های همایش، مراکز آموزشی، هتل‌ها، فرودگاه‌ها و حتی پروژه‌های بزرگ شهری به سمت انتقال صدا روی شبکه‌های اترنت حرکت کرده‌اند. در این میان، استاندارد AES67 به‌عنوان یک زبان مشترک میان سیستم‌های مختلف Audio over IP مطرح شد تا مشکل ناسازگاری بین پروتکل‌های مختلف صوتی را حل کند.

استاندارد AES67 یک استاندارد باز برای انتقال صدای دیجیتال غیر فشرده و با تأخیر بسیار کم روی شبکه‌های IP است. این استاندارد توسط انجمن مهندسان صوتی تدوین شده و هدف اصلی آن ایجاد قابلیت همکاری بین سیستم‌هایی مانند Dante، Ravenna، Livewire و Q-LAN است. به بیان ساده، AES67 کاری می‌کند که تجهیزات صوتی از برندهای مختلف بتوانند روی یک شبکه IP با هم صحبت کنند، بدون آنکه به یک پلتفرم اختصاصی محدود باشند.

برای مهندسان شبکه، درک AES67 فقط به حوزه صدا محدود نمی‌شود. این استاندارد وابستگی شدیدی به مفاهیم پیشرفته شبکه مانند Multicast، QoS، PTP و طراحی صحیح لایه 2 و لایه 3 دارد. بنابراین انتخاب سوئیچ سیسکو مناسب، پیکربندی دقیق VLAN و کنترل دقیق ترافیک نقش کلیدی در عملکرد صحیح آن دارند.

AES67 چگونه کار می‌کند؟ معماری فنی و الزامات شبکه

برای اینکه بدانیم کدام سوئیچ‌های سیسکو از AES67 پشتیبانی می‌کنند، ابتدا باید معماری فنی آن را بشناسیم. AES67 خود یک پروتکل انتقال مستقل مانند Dante نیست، بلکه مجموعه‌ای از مشخصات فنی است که نحوه استفاده از پروتکل‌های موجود را برای انتقال صدا استاندارد می‌کند.

1. انتقال صدا با RTP روی UDP/IP

در AES67، داده‌های صوتی از طریق پروتکل RTP بر بستر UDP منتقل می‌شوند. RTP مسئول زمان‌بندی و ترتیب بسته‌ها است و UDP به دلیل سربار کم و تأخیر پایین انتخاب شده است. این موضوع به این معناست که شبکه باید برای ترافیک Real-Time بهینه شده باشد.

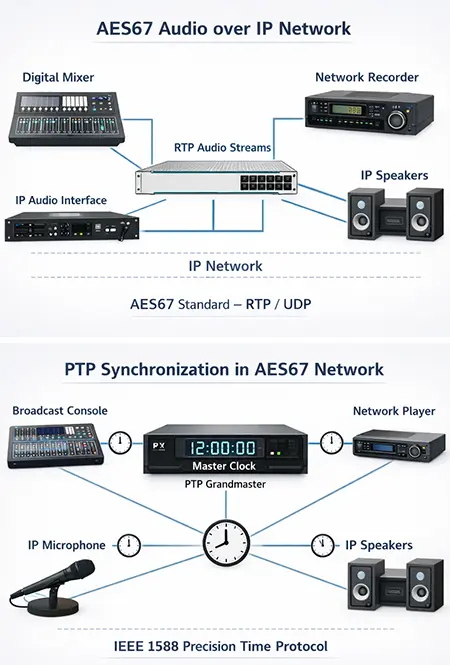

2. همگام‌سازی زمانی با PTP

یکی از مهم‌ترین اجزای AES67 استفاده از Precision Time Protocol یا IEEE 1588 است. تمام دستگاه‌های صوتی باید زمان بسیار دقیقی داشته باشند تا بتوانند نمونه‌های صوتی را بدون اعوجاج یا کلیک و پاپ پخش کنند. بنابراین سوئیچ باید از PTP پشتیبانی کند یا حداقل بتواند آن را بدون اختلال عبور دهد.

3. استفاده از Multicast

جریان‌های صوتی معمولاً به صورت Multicast ارسال می‌شوند تا چندین گیرنده بتوانند یک استریم را دریافت کنند. این یعنی سوئیچ باید از IGMP Snooping و در پروژه‌های بزرگ‌تر از PIM در لایه 3 پشتیبانی کند.

4. QoS و اولویت‌بندی ترافیک

در شبکه‌ای که همزمان داده، ویدیو، کنترل و صدا در حال انتقال هستند، ترافیک صوتی باید در بالاترین اولویت قرار گیرد. AES67 توصیه می‌کند از کلاس‌های اولویت‌بندی خاصی در لایه 2 و لایه 3 استفاده شود. بنابراین سوئیچ باید امکان تعریف QoS پیشرفته و صف‌بندی دقیق را داشته باشد.

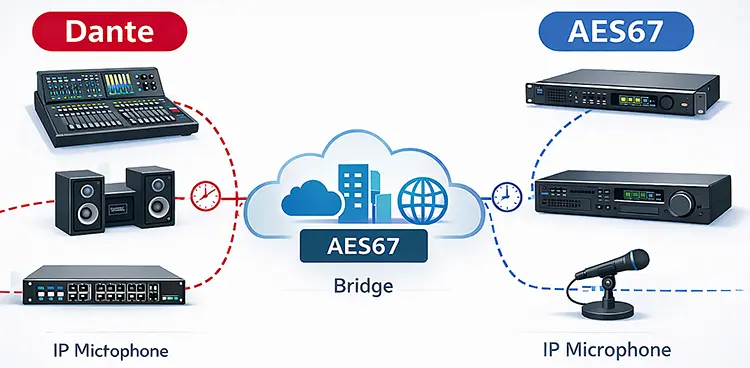

تفاوت AES67 با Dante و سایر پروتکل‌های صوتی

بسیاری از کاربران تصور می‌کنند AES67 یک رقیب برای Dante است، در حالی که در واقع مکمل آن محسوب می‌شود. Dante یک پروتکل اختصاصی است که توسط شرکت Audinate توسعه یافته و در بسیاری از تجهیزات حرفه‌ای استفاده می‌شود. اما نسخه‌های جدید Dante قابلیت AES67 Mode دارند. AES67 تمرکز خود را روی Interoperability گذاشته است. یعنی اگر یک میکسر از برند A با Ravenna کار کند و یک رکوردر از برند B با Dante، از طریق AES67 می‌توان این دو را روی یک شبکه مشترک متصل کرد. از نظر مهندسی شبکه، تفاوت اصلی در این است که AES67 الزاماتی مشخص درباره اندازه بسته‌ها، نرخ نمونه‌برداری، همگام‌سازی و تأخیر تعریف می‌کند که باید دقیقاً رعایت شوند.

الزامات طراحی شبکه برای AES67

اگر قصد پیاده‌سازی یک سیستم مبتنی بر AES67 را دارید، صرف داشتن یک سوئیچ گیگابیتی کافی نیست. طراحی شبکه باید بر اساس اصول زیر انجام شود:

1. استفاده از سوئیچ‌های Managed
2. فعال‌سازی IGMP Snooping
3. تنظیم دقیق QoS با اولویت بالا برای ترافیک PTP و RTP
4. طراحی VLAN جداگانه برای ترافیک صوت
5. جلوگیری از Oversubscription در Uplink
6. بررسی Backplane Switching Capacity

در پروژه‌های بزرگ مانند Broadcast Facility، معمولاً از توپولوژی Redundant با دو مسیر مجزا استفاده می‌شود تا در صورت خرابی یک لینک، صدا قطع نشود.

کدام سوئیچ‌های سیسکو از AES67 پشتیبانی می‌کنند؟

سیسکو به‌صورت رسمی اعلام نمی‌کند که یک سوئیچ خاص “AES67 Certified” است، زیرا AES67 بیشتر مربوط به End Device های صوتی است. اما بسیاری از سوئیچ‌های سیسکو که از ویژگی‌های لازم پشتیبانی می‌کنند، برای شبکه‌های AES67 کاملاً مناسب هستند. در ادامه، سری‌های مهم سیسکو که برای AES67 توصیه می‌شوند را بررسی می‌کنیم.

Cisco Catalyst 9300 Series

Cisco Catalyst 9300 یکی از محبوب‌ترین سوئیچ‌های Enterprise در پروژه‌های حرفه‌ای است. این سری از ویژگی‌های زیر پشتیبانی می‌کند:

• IGMP Snooping و Multicast پیشرفته
• QoS سخت‌افزاری پیشرفته
• پشتیبانی از IEEE 1588 PTP
• StackWise برای افزونگی
• ظرفیت Backplane بالا

برای پروژه‌های Broadcast یا سالن‌های بزرگ که ده‌ها یا صدها استریم صوتی وجود دارد، این سری انتخاب بسیار مناسبی است.

Cisco Catalyst 9200 Series

Cisco Catalyst 9200 بیشتر برای لایه Access طراحی شده است. این سری نیز از QoS، IGMP Snooping و قابلیت‌های لایه 3 پایه پشتیبانی می‌کند. در پروژه‌های متوسط که تعداد استریم‌ها محدودتر است، می‌تواند گزینه اقتصادی‌تری نسبت به 9300 باشد.

Cisco Catalyst 3850 Series

سیسکو 3850 که همچنان در بسیاری از پروژه‌های Audio over IP استفاده می‌شود، از Multicast، QoS و PTP پشتیبانی می‌کند. اگرچه این مدل End-of-Sale شده، اما در بازار پروژه‌های صوتی هنوز رایج است.

Cisco Nexus Series

Cisco Nexus 9000 در دیتاسنترها کاربرد دارد. در پروژه‌های بزرگ رسانه‌ای که زیرساخت در سطح دیتاسنتر طراحی می‌شود، Nexus به دلیل ظرفیت بسیار بالا و تأخیر بسیار کم، انتخاب حرفه‌ای‌تری است.

آیا سوئیچ‌های PoE برای AES67 اهمیت دارند؟

در بسیاری از پروژه‌های صوتی، تجهیزات مانند میکروفن‌های شبکه‌ای، اینترفیس‌ها و کنترلرها از PoE استفاده می‌کنند. بنابراین استفاده از سوئیچ‌هایی با PoE Budget مناسب ضروری است. اگر تعداد زیادی دستگاه PoE دارید، باید توان کل مصرفی را محاسبه کنید و از سوئیچی استفاده کنید که توان کافی ارائه دهد.

تنظیمات پیشنهادی روی سوئیچ سیسکو برای AES67

در یک سناریوی عملی، معمولاً اقدامات زیر انجام می‌شود:

• فعال‌سازی IGMP Snooping روی VLAN صوت
• تعریف QoS با اولویت بالا برای DSCP مربوط به PTP
• جلوگیری از Storm Control بیش از حد سختگیرانه
• مانیتورینگ CPU و Buffer Usage
• اطمینان از عدم وجود Duplex Mismatch

در پروژه‌های حرفه‌ای، مهندسان حتی Latency End-to-End را با ابزارهای تخصصی اندازه‌گیری می‌کنند.

جمع‌بندی

استاندارد AES67 یک چارچوب باز برای انتقال صدای حرفه‌ای روی شبکه‌های IP است که امکان همکاری بین سیستم‌های مختلف Audio over IP را فراهم می‌کند. پیاده‌سازی موفق آن وابسته به طراحی دقیق شبکه، پشتیبانی از Multicast، QoS، PTP و انتخاب سوئیچ مناسب است. سوئیچ‌های سری Catalyst 9300، 9200، 3850 و Nexus سیسکو به دلیل پشتیبانی از قابلیت‌های مورد نیاز، گزینه‌های مناسبی برای شبکه‌های مبتنی بر AES67 محسوب می‌شوند.

در نهایت، موفقیت پروژه‌های صوتی IP بیشتر از آنکه به برند تجهیزات صوتی وابسته باشد، به کیفیت طراحی و پیاده‌سازی زیرساخت شبکه بستگی دارد. اگر پروژه شما در حوزه Broadcast، سالن کنفرانس، هتل یا دانشگاه است، پیشنهاد می‌شود قبل از انتخاب تجهیزات، ظرفیت Backplane، ساختار Multicast و توان PoE به‌دقت بررسی شود تا شبکه صوتی شما پایدار، کم‌تأخیر و حرفه‌ای عمل کند.
