مشکلات SFP در سوئیچ سیسکو و راه‌حل آن‌ها

در بسیاری از پروژه‌های شبکه، مخصوصاً در لایه Access و Distribution که از سوئیچ سیسکو استفاده می‌شود، یکی از پرتکرارترین چالش‌ها مربوط به ماژول‌های SFP است. خطاهای مربوط به شناسایی نشدن ماژول، پیام not supported ، لینک Up نشدن، نوسان لینک یا حتی افت شدید Throughput از جمله مواردی هستند که مدیران شبکه با آن مواجه می‌شوند. در این مقاله به صورت تخصصی و عملی به بررسی مشکلات SFP در سوئیچ سیسکو می‌پردازیم و راه‌حل‌های دقیق و قابل اجرا ارائه می‌کنیم.

SFP چیست و چرا در سوئیچ سیسکو حیاتی است؟

SFP یا Small Form-factor Pluggable یک ماژول ترنسیور قابل تعویض است که برای اتصال فیبر نوری یا کابل مسی به پورت‌های Uplink سوئیچ استفاده می‌شود. در سوئیچ‌های سیسکو، ماژول‌هایی مانند GLC-T برای ارتباط گیگابیتی مسی و SFP-10G برای لینک‌های 10 گیگابیتی بسیار رایج هستند.

در معماری شبکه‌های سازمانی، معمولاً پورت‌های SFP برای اتصال به سوئیچ‌های بالادستی، سرورها، استوریج‌ها یا لینک‌های بین رک استفاده می‌شوند. بنابراین بروز مشکلات SFP می‌تواند مستقیماً باعث قطعی لینک بین سوئیچ‌ها یا اختلال در هسته شبکه شود.

رایج‌ترین مشکلات SFP در سوئیچ سیسکو

1. خطای not supported یا unsupported transceiver

یکی از شایع‌ترین مشکلات SFP زمانی است که پس از قرار دادن ماژول در پورت، پیام خطای زیر در لاگ یا CLI ظاهر می‌شود:

• unsupported transceiver
• GBIC in port not supported
• SFP validation failed

این خطا معمولاً به دلایل زیر رخ می‌دهد:

• استفاده از ماژول غیر اورجینال یا Third-party
• عدم تطابق مدل SFP با سری سوئیچ
• محدودیت نرم‌افزاری IOS
• غیرفعال بودن دستور service unsupported-transceiver

راه‌حل:

در بسیاری از مدل‌های سوئیچ سیسکو می‌توان با دستور زیر اجازه استفاده از ماژول غیر اورجینال را فعال کرد:

• service unsupported-transceiver
• no errdisable detect cause gbic-invalid

پس از آن بهتر است سوئیچ ری‌لود شود. البته در محیط‌های حساس توصیه می‌شود از ماژول‌های تأییدشده استفاده شود تا از بروز مشکلات SFP در آینده جلوگیری شود.

2. لینک Up نمی‌شود

یکی دیگر از مشکلات SFP زمانی رخ می‌دهد که ماژول شناسایی می‌شود اما لینک Up نمی‌شود. LED خاموش می‌ماند یا پورت در وضعیت down/down است.

دلایل احتمالی:

• عدم تطابق سرعت بین دو سمت لینک
• استفاده از کابل نامناسب
• فیبر اشتباه Single-mode یا Multi-mode
• عدم تطابق نوع SFP در دو طرف
• خرابی ماژول

برای عیب‌یابی:

با دستور زیر وضعیت پورت را بررسی کنید:

• show interface status
• show interface transceiver detail

در صورت استفاده از GLC-T حتماً کابل Cat6 یا بالاتر استفاده شود و طول کابل از استاندارد 100 متر تجاوز نکند. در مورد SFP-10G بررسی کنید که هر دو طرف لینک 10G باشند و سوئیچ مورد نظر از پورت 10 گیگ پشتیبانی کند.

3. نوسان لینک یا Flapping

در برخی پروژه‌ها لینک به صورت متناوب Up و Down می‌شود. این موضوع یکی از خطرناک‌ترین مشکلات SFP است زیرا باعث اختلال در STP یا Routing می‌شود.

دلایل رایج:

• ضعف سیگنال نوری
• Dirty fiber connector
• تداخل الکترومغناطیسی در ماژول‌های مسی
• Power Budget نامناسب
• گرمای بیش از حد

راه‌حل عملی:

سطح توان نوری را بررسی کنید:

show interface transceiver detail

اگر مقدار Rx power نزدیک به Threshold باشد، باید طول فیبر، کیفیت کابل یا نوع SFP بازبینی شود. تمیز کردن کانکتور فیبر با ابزار استاندارد نیز بسیار مهم است.

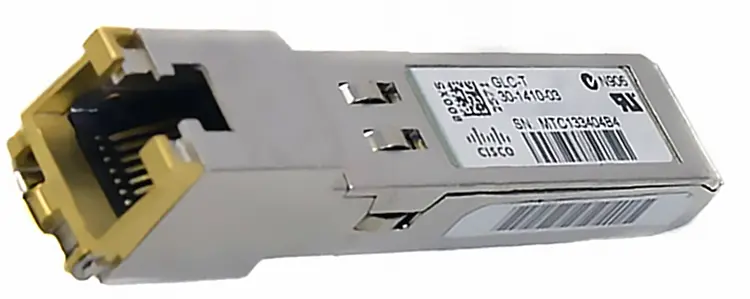

4. مشکل ناسازگاری GLC-T در برخی مدل‌ها

ماژول GLC-T یک SFP گیگابیتی مسی است که روی بسیاری از سوئیچ‌های سیسکو استفاده می‌شود. اما در برخی مدل‌ها مانند سری‌های قدیمی‌تر یا سوئیچ‌هایی با محدودیت Backplane، استفاده همزمان چند GLC-T باعث افزایش دما یا خطای پورت می‌شود.

در این شرایط ممکن است پیام‌های زیر مشاهده شود:

• SFP module temperature high
• Transceiver power exceeded

راه‌حل:

• کاهش تعداد GLC-T فعال
• استفاده از ماژول‌های فیبر به جای مسی
• بررسی Datasheet سوئیچ برای محدودیت مصرف توان

در بسیاری از پروژه‌ها مشاهده شده که استفاده بیش از حد از GLC-T در یک شاسی باعث بروز مشکلات SFP حرارتی شده است.

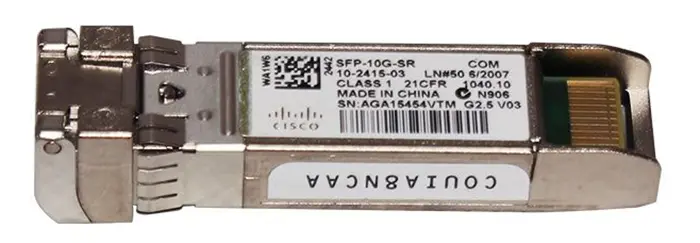

5. مشکل در استفاده از SFP-10G

ماژول‌های 10 گیگ مانند SFP-10G-LR یا SFP-10G-SR نیازمند پورت 10 گیگ واقعی هستند. در برخی سوئیچ‌ها پورت ظاهراً SFP است اما فقط 1G را پشتیبانی می‌کند. اگر ماژول 10G روی پورت 1G قرار گیرد، لینک Up نخواهد شد و ممکن است خطای unsupported مشاهده شود.

راه‌حل:

بررسی مدل دقیق پورت:

show interface capabilities

همچنین بررسی کنید که لایسنس نرم‌افزاری سوئیچ اجازه فعال‌سازی 10G را بدهد.

بررسی مشکلات SFP در سناریوهای واقعی شبکه

سناریو اول: لینک بین دو رک با SFP-10G قطع است

در این سناریو هر دو سمت ماژول 10G هستند اما لینک برقرار نمی‌شود.

مواردی که باید بررسی شود:

• نوع فیبر: SM یا MM
• نوع ماژول: LR برای SM و SR برای MM
• طول کابل
• سازگاری مدل‌ها

یکی از اشتباهات رایج استفاده از SFP-10G-SR روی فیبر Single-mode است که باعث مشکلات SFP و عدم برقراری لینک می‌شود.

سناریو دوم: خطای not supported بعد از آپدیت IOS

در برخی موارد بعد از ارتقای IOS، ماژول Third-party دیگر شناسایی نمی‌شود.

راه‌حل:

• فعال‌سازی مجدد دستور service unsupported-transceiver
• در صورت نیاز Downgrade IOS
• استفاده از ماژول‌های کدنویسی‌شده سازگار با Cisco

دستورهای کلیدی برای عیب‌یابی مشکلات SFP

برای مدیریت حرفه‌ای مشکلات SFP بهتر است با این دستورات آشنا باشید:

• show inventory
• show interface transceiver
• show interface status
• show logging
• show environment temperature

این دستورات اطلاعات کاملی درباره وضعیت ماژول، توان مصرفی، دما و وضعیت لینک ارائه می‌دهند.

تفاوت مشکلات SFP در Access و Core

در لایه Access معمولاً مشکلات SFP مربوط به GLC-T و لینک‌های گیگابیتی است. اما در لایه Core، چالش‌ها بیشتر مربوط به SFP-10G و Power Budget فیبر است. در پروژه‌های بزرگ که لینک‌های 10G یا حتی بالاتر استفاده می‌شوند، کوچک‌ترین خطای فیبر می‌تواند باعث Packet Loss و افزایش Latency شود. بنابراین تحلیل دقیق Rx و Tx Power بسیار حیاتی است.

نقش Firmware و IOS در مشکلات SFP

برخی از مشکلات SFP کاملاً نرم‌افزاری هستند. نسخه‌های خاصی از IOS دارای Bug در تشخیص ترنسیور هستند. بررسی Release Note قبل از ارتقا بسیار مهم است. اگر بعد از Upgrade با خطای gbic-invalid مواجه شدید، احتمالاً تغییر سیاست امنیتی Cisco در تشخیص ماژول رخ داده است.

تأثیر گرما بر مشکلات SFP

در رک‌هایی با تهویه ضعیف، ماژول‌های SFP مخصوصاً مدل‌های مسی، به شدت داغ می‌شوند. این گرما می‌تواند باعث Reset شدن پورت یا حتی آسیب دائمی شود.

بررسی دستور:

show environment

می‌تواند وضعیت دمای داخلی سوئیچ را مشخص کند. اگر دمای محیط بالا باشد، مشکلات SFP به صورت تصاعدی افزایش می‌یابد.

راهکارهای پیشگیرانه برای کاهش مشکلات SFP

• استفاده از ماژول اورجینال یا برند معتبر
• تست ماژول قبل از نصب نهایی
• برچسب‌گذاری دقیق فیبرها
• عدم ترکیب بی‌دلیل SM و MM
• کنترل تهویه رک
• بررسی سازگاری مدل قبل از خرید

در پروژه‌های حرفه‌ای، قبل از خرید SFP باید Compatibility Matrix سوئیچ بررسی شود تا از بروز مشکلات SFP در آینده جلوگیری شود.

جدول مقایسه GLC-T و SFP-10G

ویژگی	GLC-T	SFP-10G-SR	SFP-10G-LR
سرعت	1Gbps	10Gbps	10Gbps
نوع کابل	مسی	فیبر MM	فیبر SM
حداکثر فاصله	100 متر	300 متر	10 کیلومتر
حساسیت به گرما	بالا	متوسط	کم
مصرف توان	بالاتر	متوسط	متوسط
کاربرد رایج	Access	Distribution	Core

10 سوال متداول درباره مشکلات SFP

1. چرا بعد از قرار دادن SFP لینک Up نمی‌شود؟
   به دلیل ناسازگاری سرعت یا نوع فیبر.
2. آیا می‌توان از ماژول غیر اورجینال استفاده کرد؟
   بله اما ممکن است خطای not supported دریافت کنید.
3. چرا GLC-T داغ می‌شود؟
   به دلیل ماهیت مسی و مصرف توان بالاتر.
4. آیا همه پورت‌های SFP از 10G پشتیبانی می‌کنند؟
   خیر، برخی فقط 1G هستند.
5. آیا آپدیت IOS می‌تواند باعث مشکلات SFP شود؟
   بله، در برخی نسخه‌ها Bug وجود دارد.
6. چگونه توان نوری را بررسی کنیم؟
   با دستور show interface transceiver detail.
7. چرا لینک Flap می‌شود؟
   ضعف سیگنال یا مشکل فیزیکی کابل.
8. آیا می‌توان SFP 1G را روی پورت 10G استفاده کرد؟
   در برخی مدل‌ها بله اما همیشه سازگار نیست.
9. تفاوت SR و LR چیست؟
   SR برای Multi-mode و LR برای Single-mode است.
10. بهترین روش جلوگیری از مشکلات SFP چیست؟
    بررسی سازگاری قبل از خرید و تست کامل قبل از بهره‌برداری.

جمع‌بندی نهایی

مشکلات SFP یکی از پرتکرارترین چالش‌ها در سوئیچ‌های سیسکو هستند که می‌توانند از یک خطای ساده ناسازگاری تا اختلال جدی در لینک‌های Core متغیر باشند. شناخت دقیق مدل ماژول، نوع فیبر، محدودیت‌های سخت‌افزاری سوئیچ و تنظیمات IOS نقش کلیدی در جلوگیری از این مشکلات دارد. در بسیاری از پروژه‌ها، هزینه‌ای که بابت ماژول اشتباه پرداخت می‌شود بسیار بیشتر از هزینه خرید ماژول سازگار و استاندارد است. اگر عیب‌یابی به صورت مرحله‌به‌مرحله و با استفاده از دستورات دقیق انجام شود، تقریباً تمام مشکلات SFP قابل شناسایی و رفع هستند.
