Duplex و Speed Mismatch در سوئیچ سیسکو: عیب‌یابی، دلایل و تنظیمات صحیح پورت

یکی از رایج‌ترین اما در عین حال گمراه‌کننده‌ترین مشکلات در شبکه‌های مبتنی بر سوئیچ سیسکو، موضوع Duplex و Speed Mismatch است. این مشکل معمولاً بدون Down شدن لینک اتفاق می‌افتد، چراغ پورت روشن می‌ماند و از نظر ظاهری همه چیز سالم به نظر می‌رسد، اما کاربران با افت سرعت، Delay، Packet Loss یا اختلال در سرویس‌هایی مثل VoIP و فایل‌سرور مواجه می‌شوند. همین موضوع باعث می‌شود عیب‌یابی آن برای بسیاری از مدیران شبکه زمان‌بر و حتی گیج‌کننده باشد.

در این مقاله به‌صورت عمیق و کاملاً عملی بررسی می‌کنیم که Duplex و Speed Mismatch دقیقاً چیست، چرا در سوئیچ‌های سیسکو رخ می‌دهد، چه نشانه‌هایی دارد و چطور می‌توان آن را به‌درستی تشخیص و برطرف کرد. هدف این متن این است که بعد از خواندن آن، بتوانی بدون حدس و آزمون‌وخطا، این مشکل را در شبکه واقعی شناسایی و اصلاح کنی.

Duplex و Speed در پورت‌های شبکه به چه معناست

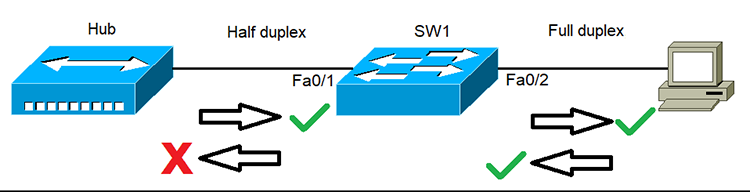

هر پورت اترنت در سوئیچ سیسکو دو پارامتر پایه دارد: Speed که سرعت لینک را مشخص می‌کند و Duplex که نحوه ارسال و دریافت داده را تعیین می‌کند. Speed معمولاً مقادیری مثل 10، 100، 1000 یا بالاتر است و Duplex می‌تواند Half یا Full باشد. در حالت Full Duplex، ارسال و دریافت هم‌زمان انجام می‌شود، اما در Half Duplex این دو عملیات به‌صورت نوبتی صورت می‌گیرند. در شبکه‌های امروزی تقریباً تمام لینک‌ها باید Full Duplex باشند. Half Duplex بیشتر یادگار شبکه‌های قدیمی یا محیط‌هایی است که Auto-Negotiation به‌درستی انجام نشده است. مشکل از جایی شروع می‌شود که دو سمت لینک، روی Speed یا Duplex توافق یکسانی ندارند.

مفهوم Duplex و Speed Mismatch در سوئیچ سیسکو

Duplex و Speed Mismatch زمانی رخ می‌دهد که تنظیمات پورت سوئیچ با تنظیمات دستگاه مقابل آن یکسان نباشد. برای مثال، اگر پورت سوئیچ روی Full Duplex تنظیم شده باشد اما دستگاه مقابل به‌صورت Half Duplex کار کند، هر دو لینک Up هستند اما رفتار ترافیک به‌شدت مختل می‌شود. نکته خطرناک اینجاست که این مشکل معمولاً باعث Down شدن پورت یا قطع کامل ارتباط نمی‌شود. به همین دلیل بسیاری از مدیران شبکه در نگاه اول اصلاً به Duplex و Speed شک نمی‌کنند و دنبال مشکلات پیچیده‌تر می‌روند.

Auto-Negotiation و نقش آن در ایجاد Mismatch

سیسکو به‌صورت پیش‌فرض از Auto-Negotiation استفاده می‌کند. در این حالت، دو سمت لینک با هم مذاکره می‌کنند تا بهترین Speed و Duplex مشترک را انتخاب کنند. این مکانیزم زمانی عالی کار می‌کند که هر دو سمت از Auto-Negotiation پشتیبانی کنند و به‌درستی پیاده‌سازی شده باشند.

مشکل زمانی ایجاد می‌شود که یک سمت لینک به‌صورت دستی روی Speed یا Duplex خاصی تنظیم شده باشد و سمت دیگر همچنان Auto باشد. در این شرایط، استاندارد اترنت معمولاً باعث می‌شود سمت Auto نتواند Duplex واقعی طرف مقابل را تشخیص دهد و به Half Duplex سقوط کند، در حالی که سمت دیگر تصور می‌کند لینک Full Duplex است. این دقیقاً یکی از شایع‌ترین سناریوهای Duplex Mismatch در سوئیچ سیسکو است.

نشانه‌های رایج Duplex و Speed Mismatch در شبکه

یکی از مهم‌ترین ویژگی‌های این مشکل، علائم غیرمستقیم آن است. کاربران ممکن است گزارش دهند که شبکه کند است اما قطع نمی‌شود. فایل‌ها کپی می‌شوند اما با سرعت غیرعادی. تماس‌های VoIP قطع و وصل می‌شوند یا کیفیت صدا افت می‌کند. در برخی موارد، فقط در ساعات شلوغی شبکه این اختلال دیده می‌شود. در سطح سوئیچ سیسکو، معمولاً با افزایش CRC Error، Late Collision، Runts یا Input Error روی پورت مواجه می‌شوی. این خطاها به‌تنهایی ممکن است دلایل مختلفی داشته باشند، اما وقتی با علائم عملکردی ترکیب شوند، احتمال Duplex و Speed Mismatch بسیار بالا می‌رود.

چرا این مشکل هنوز هم در شبکه‌های مدرن دیده می‌شود

با وجود پیشرفت تجهیزات شبکه، Duplex و Speed Mismatch هنوز هم یکی از مشکلات پرتکرار است. دلیل اصلی آن تنوع تجهیزات متصل به سوئیچ است. پرینترهای قدیمی، دستگاه‌های صنعتی، دوربین‌های مداربسته ارزان، Media Converterها و حتی بعضی Access Pointهای غیر استاندارد می‌توانند Auto-Negotiation را به‌درستی پیاده‌سازی نکنند. از طرف دیگر، تنظیمات دستی اشتباه توسط نیروی انسانی نیز عامل مهمی است. گاهی برای حل یک مشکل موقت، Speed یا Duplex یک پورت به‌صورت دستی تغییر داده می‌شود و بعد از مدتی فراموش می‌شود که آن پورت تنظیم خاصی دارد.

بررسی Duplex و Speed پورت در سوئیچ سیسکو

اولین قدم در عیب‌یابی، مشاهده وضعیت واقعی پورت است. دستور show interfaces در سوئیچ سیسکو اطلاعات دقیقی درباره Speed و Duplex فعلی پورت می‌دهد. در این خروجی می‌توان دید که پورت در چه حالتی کار می‌کند و آیا خطاهای غیرعادی روی آن ثبت شده‌اند یا نه. نکته مهم این است که صرف دیدن Full Duplex در خروجی کافی نیست. باید بررسی شود که دستگاه مقابل هم دقیقاً در همان حالت کار می‌کند یا خیر. بسیاری از مشکلات زمانی رخ می‌دهند که سوئیچ Full Duplex است اما دستگاه مقابل عملاً Half Duplex رفتار می‌کند.

تأثیر Duplex Mismatch بر عملکرد واقعی شبکه

وقتی Duplex Mismatch وجود دارد، سمت Half Duplex تصور می‌کند باید قبل از ارسال، محیط را بررسی کند و از نبود Collision مطمئن شود، در حالی که سمت Full Duplex بدون توجه به این موضوع داده ارسال می‌کند. نتیجه این ناهماهنگی، Collisionهای پنهان و Retransmissionهای مکرر است. این Retransmissionها باعث می‌شوند پهنای باند مفید کاهش پیدا کند، Latency افزایش یابد و در نهایت تجربه کاربر افت کند. به همین دلیل است که در بسیاری از شبکه‌ها، Duplex Mismatch بیشتر از آن‌که باعث قطعی شود، باعث نارضایتی کاربران می‌شود.

Speed Mismatch و اثر آن بر لینک

Speed Mismatch معمولاً کمتر از Duplex Mismatch دیده می‌شود، اما همچنان خطرناک است. اگر یک سمت لینک روی 100Mbps قفل شده باشد و سمت دیگر روی 1Gbps Auto، ممکن است لینک روی سرعت پایین‌تر Negotiation شود یا رفتار ناپایداری داشته باشد. در برخی تجهیزات، Speed اشتباه باعث افزایش Error Rate و حتی Flapping لینک می‌شود. در محیط‌های سازمانی، این مشکل معمولاً در اتصال سوئیچ به سرورهای قدیمی، دستگاه‌های ذخیره‌سازی یا تجهیزات صنعتی دیده می‌شود.

تنظیم صحیح Speed و Duplex در سوئیچ سیسکو

قاعده طلایی در شبکه‌های مدرن این است که اگر هر دو سمت لینک از Auto-Negotiation استاندارد پشتیبانی می‌کنند، بهتر است Speed و Duplex را روی Auto نگه داشت. این حالت در اغلب سناریوها بهترین نتیجه را می‌دهد. اما اگر مجبور به تنظیم دستی هستی، باید حتماً هر دو سمت لینک را دقیقاً روی یک Speed و Duplex یکسان تنظیم کنی. تنظیم دستی فقط روی یک سمت تقریباً همیشه منجر به Duplex و Speed Mismatch می‌شود.

اشتباهات رایج در تنظیم پورت‌ها

یکی از اشتباهات رایج این است که برای رفع کندی شبکه، Speed یا Duplex پورت به‌صورت تصادفی تغییر داده می‌شود. این کار ممکن است در کوتاه‌مدت ظاهراً مشکل را کاهش دهد، اما در بلندمدت باعث ناپایداری و خطاهای بیشتر می‌شود. اشتباه دیگر، کپی کردن تنظیمات یک پورت خاص روی چندین پورت دیگر بدون بررسی نوع دستگاه متصل به آن‌هاست. هر دستگاه رفتار Negotiation خاص خود را دارد و تنظیم یکسان برای همه پورت‌ها همیشه درست نیست.

سناریوهای واقعی Duplex و Speed Mismatch

در بسیاری از شبکه‌ها، این مشکل زمانی رخ می‌دهد که یک سوئیچ سیسکو به دستگاهی غیر از سوئیچ سیسکو متصل می‌شود. برای مثال، اتصال به یک Media Converter ارزان یا یک دوربین IP قدیمی. در این سناریوها، بهترین کار بررسی دقیق مستندات دستگاه مقابل و تست حالت Auto در مقابل تنظیم دستی است. در سناریوهای دیگر، اتصال سوئیچ به سرورهایی با کارت شبکه قدیمی یا درایورهای ناهماهنگ می‌تواند باعث Speed Mismatch شود. به‌روزرسانی درایور NIC در این موارد نقش مهمی دارد.

روش اصولی عیب‌یابی در شبکه‌های بزرگ

در شبکه‌های بزرگ، بررسی تک‌تک پورت‌ها به‌صورت دستی منطقی نیست. در این شرایط، مانیتورینگ Error Counterها و بررسی پورت‌هایی که CRC Error یا Late Collision بالایی دارند، بهترین نقطه شروع است. این پورت‌ها معمولاً اولین کاندیداهای Duplex و Speed Mismatch هستند. همچنین بررسی تغییرات اخیر در شبکه، مثل اضافه شدن تجهیزات جدید یا تغییر تنظیمات، می‌تواند مسیر عیب‌یابی را کوتاه‌تر کند.

جمع‌بندی

Duplex و Speed Mismatch در سوئیچ سیسکو از آن دسته مشکلاتی است که به‌سادگی دیده نمی‌شود اما اثر عمیقی روی کیفیت شبکه دارد. لینک Up بودن به‌هیچ‌وجه به معنی سالم بودن ارتباط نیست و بسیاری از اختلالات عملکردی ریشه در همین ناهماهنگی ساده دارند. با درک درست مفهوم Duplex و Speed، شناخت رفتار Auto-Negotiation و رعایت اصول تنظیم پورت‌ها، می‌توان از بروز این مشکل جلوگیری کرد یا آن را در زمان کوتاهی تشخیص و رفع نمود. در شبکه‌های حرفه‌ای، توجه به همین جزئیات به ظاهر ساده است که تفاوت بین یک شبکه پایدار و یک شبکه پر از مشکل را رقم می‌زند.
