چرا ماژول SFP مسی 10G بیشتر از SFP فیبر داغ می‌شود؟

اگر هنگام کار با سوئیچ‌های شبکه متوجه شده‌اید که یک ماژول SFP مسی 10G یا همان 10GBASE-T SFP+ به شکل محسوسی داغ‌تر از ماژول SFP فیبر نوری است، معمولاً جای نگرانی نیست. این اختلاف دما مستقیماً به نحوه انتقال داده، مدارهای داخلی ماژول و میزان توان مصرفی آن مربوط می‌شود. ماژول‌های مسی 10 گیگابیت برای انتقال اطلاعات روی کابل‌های Twisted Pair مانند Cat6a باید پردازش سیگنال بسیار بیشتری انجام دهند و همین موضوع باعث افزایش مصرف برق و تولید گرمای بیشتر می‌شود.

در مقابل، یک ماژول فیبر نوری 10G مانند SFP-10G-SR یا SFP-10G-LR وظیفه متفاوتی دارد. این ماژول‌ها سیگنال الکتریکی را به سیگنال نوری تبدیل کرده و از طریق فیبر منتقل می‌کنند. با وجود استفاده از قطعات اپتیکی مانند لیزر و گیرنده نوری، در بسیاری از مدل‌ها توان مصرفی آنها از ماژول‌های 10GBASE-T کمتر است. در ادامه دقیق‌تر بررسی می‌کنیم که چرا ماژول SFP مسی 10G بیشتر از SFP فیبر داغ می‌شود و این گرما چه زمانی می‌تواند مشکل‌ساز باشد.

تفاوت اساسی SFP مسی 10G و SFP فیبر چیست؟

برای درک علت تولید گرمای بیشتر، ابتدا باید تفاوت ساختاری این دو نوع ماژول را بدانیم.

ماژول SFP+ فیبر برای ارتباط 10Gbps معمولاً از استانداردهایی مانند 10GBASE-SR، 10GBASE-LR یا استانداردهای مشابه استفاده می‌کند. وظیفه اصلی آن تبدیل سیگنال الکتریکی دریافت‌شده از سوئیچ به نور و انجام فرآیند معکوس در سمت گیرنده است.

اما ماژول مسی 10GBASE-T باید ارتباط 10 گیگابیتی را روی کابل شبکه مسی و کانکتور RJ45 برقرار کند. انتقال 10Gbps روی چهار زوج سیم مسی به پردازش سیگنال پیچیده‌تری نیاز دارد.

به همین دلیل یک ماژول 10GBASE-T را نباید صرفاً یک تبدیل‌کننده ساده SFP+ به RJ45 در نظر گرفت. درون این ماژول مدارهای پردازش سیگنال و PHY قرار دارند که بخش مهمی از مصرف انرژی و گرمای تولیدشده مربوط به همین قسمت است.

چرا ماژول SFP مسی 10G داغ‌تر می‌شود؟

مهم‌ترین دلیل، مصرف توان بالاتر PHY مورد استفاده برای 10GBASE-T است. انتقال 10 گیگابیت بر ثانیه روی کابل مسی نسبت به بسیاری از لینک‌های فیبر SFP+ به پردازش الکترونیکی بیشتری نیاز دارد.

ماژول باید سیگنال‌های دریافتی و ارسالی روی زوج‌های مسی را پردازش کرده و با مشکلاتی مانند تضعیف سیگنال، نویز، Echo و Crosstalk مقابله کند. این عملیات توسط مدارهای الکترونیکی داخلی انجام می‌شود.

هرچه توان الکتریکی بیشتری توسط این مدارها مصرف شود، بخشی از آن نیز به گرما تبدیل خواهد شد. از طرف دیگر، تمام این قطعات داخل بدنه بسیار کوچک یک ماژول SFP+ قرار گرفته‌اند؛ بنابراین دفع حرارت دشوارتر شده و هنگام لمس ماژول ممکن است دمای آن بسیار بالا به نظر برسد.

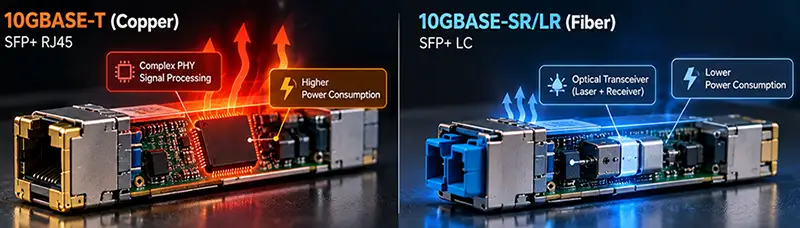

نقش PHY در افزایش دمای ماژول 10GBASE-T

یکی از مهم‌ترین تفاوت‌ها میان ماژول SFP مسی 10G و ماژول SFP فیبر، وجود PHY پیچیده‌تر برای ارتباط 10GBASE-T است.

PHY یا Physical Layer Transceiver مسئول بخش فیزیکی ارتباط شبکه است. در ارتباط 10GBASE-T، این تراشه باید حجم قابل توجهی از پردازش سیگنال را در لحظه انجام دهد.

برای مثال، PHY باید شرایط کابل را مدیریت کند، سیگنال را پردازش کند و اثر نویز و تداخل میان زوج‌ها را کاهش دهد. اجرای مداوم این عملیات در سرعت 10Gbps باعث مصرف انرژی بیشتر می‌شود.

در نتیجه، حتی زمانی که هر دو ماژول دقیقاً یک لینک 10Gbps ایجاد کرده‌اند، میزان توان مورد نیاز آنها لزوماً یکسان نیست.

چرا انتقال 10G روی کابل مسی پیچیده‌تر است؟

کابل مسی یک محیط انتقال الکتریکی است و تحت تأثیر عواملی مانند نویز الکترومغناطیسی، Crosstalk، کیفیت کابل، طول کابل و کیفیت کانکتورها قرار می‌گیرد.

در 10GBASE-T، اطلاعات با تکنیک‌های پیشرفته پردازش و کدگذاری سیگنال روی چهار زوج سیم منتقل می‌شوند. برای دستیابی به سرعت بالا و حفظ پایداری ارتباط، فرستنده و گیرنده باید دائماً سیگنال را پردازش کنند.

این موضوع یکی از دلایلی است که ارتباط 10GbE مسی از نظر الکترونیکی پیچیده‌تر از چیزی است که ظاهر ساده RJ45 آن نشان می‌دهد.

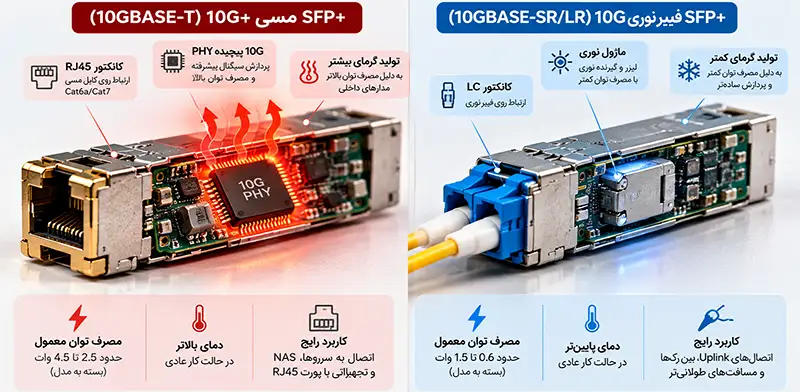

مصرف برق SFP مسی 10G در برابر SFP فیبر

یکی از بهترین روش‌ها برای توضیح اختلاف دما، مقایسه توان مصرفی است.

مقدار دقیق مصرف برق به سازنده، چیپست، نسل ماژول و نوع استاندارد بستگی دارد؛ بنابراین نمی‌توان یک عدد ثابت برای تمام ماژول‌ها اعلام کرد. با این حال، الگوی کلی معمولاً به شکل زیر است:

نوع ماژول	رابط	مصرف توان نسبی	تولید گرما
10GBASE-T SFP+	RJ45 مسی	بالا	بالا
10GBASE-SR SFP+	فیبر Multimode	پایین‌تر	پایین‌تر
10GBASE-LR SFP+	فیبر Single Mode	پایین‌تر تا متوسط	پایین‌تر
1GBASE-T SFP	RJ45 مسی	معمولاً کمتر از 10GBASE-T	متوسط

نسل‌های جدیدتر ماژول‌های 10GBASE-T به دلیل استفاده از چیپست‌های بهینه‌تر می‌توانند مصرف پایین‌تری نسبت به مدل‌های قدیمی داشته باشند، اما گرمای بیشتر ماژول مسی 10G همچنان موضوع مهمی در طراحی شبکه است.

آیا داغ شدن ماژول SFP مسی 10G طبیعی است؟

تا حد مشخصی بله. گرم یا حتی بسیار گرم شدن بدنه یک ماژول 10GBASE-T الزاماً نشانه خرابی نیست.

بدنه فلزی ماژول نیز بخشی از مسیر دفع حرارت است. بنابراین انتقال حرارت از قطعات داخلی به بدنه باعث می‌شود هنگام لمس ماژول، گرمای زیادی احساس شود.

اما میان «داغ بودن طبیعی» و Overheating تفاوت وجود دارد. اگر افزایش دما همراه با علائمی مانند قطع و وصل شدن لینک، Link Flapping، خطاهای مکرر روی پورت یا از دست رفتن ارتباط باشد، باید شرایط بررسی شود.

نصب چند ماژول مسی 10G کنار یکدیگر چه مشکلی ایجاد می‌کند؟

یکی از مهم‌ترین نکات در استفاده از 10GBASE-T SFP+، تراکم ماژول‌هاست.

فرض کنید یک سوئیچ سیسکو دارای چندین پورت SFP+ کنار یکدیگر است و تعداد زیادی ماژول مسی 10G در پورت‌های مجاور نصب شده‌اند. هر ماژول گرمای قابل توجهی تولید می‌کند و فاصله بین آنها نیز بسیار کم است.

در این شرایط دفع حرارت سخت‌تر می‌شود و دمای مجموعه ماژول‌ها افزایش پیدا می‌کند.

به همین دلیل در برخی تجهیزات شبکه، سازنده ممکن است برای استفاده از تعداد زیاد ماژول‌های 10GBASE-T محدودیت یا توصیه مشخصی داشته باشد. بنابراین قبل از پر کردن تعداد زیادی از پورت‌های SFP+ با ماژول RJ45، باید Compatibility Matrix و محدودیت‌های حرارتی دستگاه بررسی شود.

آیا طول کابل روی گرمای SFP مسی تأثیر دارد؟

می‌تواند تأثیرگذار باشد، اما میزان اثر به طراحی PHY و ماژول بستگی دارد.

برخی ماژول‌های 10GBASE-T مخصوص فاصله‌های کوتاه طراحی شده‌اند و ممکن است حداکثر فاصله قابل پشتیبانی آنها از 10GBASE-T استاندارد روی پورت‌های RJ45 اختصاصی کمتر باشد.

بنابراین نباید صرفاً به دلیل وجود کانکتور RJ45 فرض کرد که هر ماژول SFP+ مسی 10G می‌تواند دقیقاً همان مشخصات یک پورت Native 10GBASE-T را ارائه دهد.

نوع کابل، طول لینک و مشخصات اعلام‌شده توسط سازنده باید بررسی شوند.

چرا SFP فیبر با وجود لیزر خنک‌تر است؟

ممکن است تصور شود چون ماژول فیبر از لیزر استفاده می‌کند، باید حرارت بیشتری تولید کند؛ اما توان مصرفی تنها به وجود لیزر وابسته نیست.

در یک ماژول 10GBASE-SR یا 10GBASE-LR، بخش اپتیکی برای ارسال و دریافت نور وجود دارد، اما پردازش مورد نیاز برای انتقال سیگنال روی مسیر فیبر از نظر معماری با PHY پیچیده 10GBASE-T متفاوت است.

به همین دلیل بسیاری از ماژول‌های SFP+ فیبر 10G مصرف توان پایین‌تری دارند و در نتیجه گرمای کمتری نیز ایجاد می‌کنند.

آیا گرمای زیاد می‌تواند عمر ماژول را کاهش دهد؟

دمای بالا در بلندمدت می‌تواند روی عمر قطعات الکترونیکی اثر بگذارد، به‌خصوص اگر ماژول به‌طور مداوم نزدیک یا خارج از محدوده دمای عملیاتی تعیین‌شده توسط سازنده کار کند.

البته صرفاً داغ بودن بدنه به معنی کاهش فوری عمر ماژول نیست. مسئله اصلی، دمای واقعی قطعات و رعایت محدوده Operating Temperature است.

تهویه نامناسب رک، دمای بالای اتاق سرور، فن معیوب سوئیچ، انسداد مسیر هوا و نصب تعداد زیادی ماژول پرمصرف کنار یکدیگر می‌توانند وضعیت را بدتر کنند.

چگونه دمای ماژول SFP را بررسی کنیم؟

در تجهیزات مدیریتی حرفه‌ای، بسته به مدل ماژول و قابلیت‌های دستگاه، ممکن است بتوان اطلاعاتی مانند دما، ولتاژ، جریان Bias و توان نوری Tx/Rx را از طریق قابلیت DOM یا DDM مشاهده کرد.

البته همه ماژول‌های مسی اطلاعات دمایی مشابه ماژول‌های اپتیکی ارائه نمی‌کنند و پشتیبانی از Monitoring به ترکیب ماژول و تجهیزات شبکه بستگی دارد.

اگر سوئیچ امکان مشاهده دمای Transceiver را فراهم می‌کند، بررسی مقدار گزارش‌شده بسیار دقیق‌تر از لمس کردن بدنه ماژول است.

چگونه از داغ شدن بیش از حد ماژول 10GBASE-T جلوگیری کنیم؟

اولین اقدام، استفاده از ماژولی است که رسماً با سوئیچ سازگار باشد. صرف اینکه یک ماژول داخل اسلات SFP+ قرار می‌گیرد به معنی سازگاری کامل الکتریکی، نرم‌افزاری و حرارتی آن نیست.

همچنین باید تهویه سوئیچ و رک مناسب باشد و ورودی و خروجی هوای دستگاه مسدود نشود.

اگر قرار است تعداد زیادی اتصال 10GbE مسی داشته باشید، بهتر است بررسی کنید آیا استفاده از سوئیچی با پورت‌های Native 10GBASE-T انتخاب مناسب‌تری است یا خیر. استفاده گسترده از SFP+ to RJ45 همیشه بهترین معماری برای تعداد زیاد لینک مسی نیست.

برای ارتباط بین سوئیچ‌ها، سرورها و تجهیزات داخل رک نیز استفاده از DAC یا فیبر می‌تواند در بسیاری از سناریوها گزینه مناسب‌تری باشد.

SFP مسی 10G بهتر است یا SFP فیبر؟

انتخاب به کاربرد بستگی دارد. اگر تجهیز مقصد فقط پورت RJ45 10GbE داشته باشد، ماژول 10GBASE-T می‌تواند راهکار بسیار کاربردی باشد و نیاز به تعویض تجهیزات را از بین ببرد.

اما برای Backbone شبکه، ارتباط بین رک‌ها، Uplink سوئیچ‌ها و مسافت‌های بیشتر، فیبر معمولاً مزایایی مانند فاصله بیشتر، مقاومت در برابر EMI و مصرف توان مناسب‌تر در سمت ترنسیور دارد.

برای ارتباط بسیار کوتاه بین تجهیزات داخل یک رک نیز DAC یکی از گزینه‌هایی است که باید در کنار فیبر و 10GBASE-T بررسی شود.

آیا داغ بودن SFP مسی نشانه فیک بودن ماژول است؟

خیر. داغ شدن یک ماژول 10GBASE-T به تنهایی هیچ مدرکی برای تشخیص Original یا Compatible بودن آن نیست.

حتی ماژول‌های باکیفیت و سازگار نیز به دلیل ماهیت 10GBASE-T می‌توانند دمای بالایی داشته باشند. برای ارزیابی ماژول باید مواردی مانند سازگاری، مشخصات فنی، کیفیت چیپست، پایداری لینک و محدوده دمای عملیاتی بررسی شوند.

جمع‌بندی؛ چرا ماژول SFP مسی 10G بیشتر از SFP فیبر داغ می‌شود؟

دلیل اصلی داغ‌تر شدن ماژول SFP مسی 10G، نیاز به پردازش پیچیده‌تر سیگنال در استاندارد 10GBASE-T و مصرف توان بیشتر مدار PHY است. انتقال 10Gbps روی کابل مسی به عملیات پردازشی قابل توجهی برای مدیریت و بازیابی سیگنال نیاز دارد و بخش قابل توجهی از انرژی مصرف‌شده نیز به گرما تبدیل می‌شود.

از آنجا که تمام این مدارها داخل بدنه کوچک SFP+ قرار گرفته‌اند، حرارت روی بدنه ماژول کاملاً محسوس است. در مقابل، ماژول‌های SFP+ فیبر مانند 10GBASE-SR و 10GBASE-LR معمولاً مصرف انرژی کمتری دارند و حرارت کمتری ایجاد می‌کنند.

بنابراین گرم بودن ماژول 10GBASE-T در بسیاری از موارد طبیعی است. زمانی باید موضوع را جدی‌تر بررسی کرد که گرمای زیاد با قطع و وصل لینک، خطاهای پورت، هشدار دمایی یا عملکرد ناپایدار همراه شود.

سوالات متداول

1. آیا داغ شدن SFP مسی 10G طبیعی است؟

بله. ماژول‌های 10GBASE-T معمولاً به دلیل مصرف توان و پردازش بیشتر از SFP+ فیبر داغ‌تر هستند.

2. چرا ماژول SFP+ به RJ45 این‌قدر داغ می‌شود؟

مهم‌ترین دلیل، فعالیت PHY داخلی برای برقراری ارتباط 10Gbps روی کابل مسی است.

3. آیا می‌توان چند ماژول 10GBASE-T را کنار هم نصب کرد؟

از نظر فیزیکی ممکن است، اما باید محدودیت‌های سازنده سوئیچ از نظر تعداد ماژول، توان و حرارت بررسی شود.

4. آیا گرمای زیاد باعث قطع شدن لینک 10G می‌شود؟

اگر دما از محدوده مجاز خارج شود، امکان ناپایداری لینک وجود دارد. البته Link Flapping می‌تواند دلایل دیگری مانند کابل یا ناسازگاری ماژول نیز داشته باشد.

5. SFP فیبر 10G هم داغ می‌شود؟

بله، ماژول‌های فیبر نیز گرما تولید می‌کنند، اما بسیاری از آنها در شرایط مشابه از ماژول‌های 10GBASE-T خنک‌تر هستند.

6. برای اتصال 10G داخل رک فیبر بهتر است یا مس؟

به نوع تجهیزات و فاصله بستگی دارد. علاوه بر فیبر و 10GBASE-T، برای فواصل کوتاه DAC نیز گزینه مهمی است.

7. آیا کابل Cat6 برای ماژول SFP مسی 10G مناسب است؟

باید مشخصات ماژول و فاصله لینک بررسی شود. برای 10GbE مسی، Cat6a معمولاً انتخاب مطمئن‌تری برای پشتیبانی استاندارد در فاصله‌های طولانی‌تر است.

8. آیا داغ شدن ماژول می‌تواند به سوئیچ آسیب بزند؟

در شرایط عادی تجهیزات برای کار در محدوده حرارتی مشخص طراحی شده‌اند، اما استفاده از تعداد زیادی ماژول پرمصرف همراه با تهویه نامناسب می‌تواند بار حرارتی دستگاه را افزایش دهد.

9. آیا می‌توان از SFP مسی 10G در هر پورت SFP+ استفاده کرد؟

خیر. باید سازگاری ماژول با مدل سوئیچ، سیستم‌عامل و محدودیت‌های سخت‌افزاری آن بررسی شود.

10. از کجا بفهمیم دمای ماژول بیش از حد بالا رفته است؟

در صورت پشتیبانی تجهیزات می‌توان از اطلاعات Monitoring یا DOM/DDM استفاده کرد. هشدارهای دمایی، Link Flapping و افزایش خطاهای پورت نیز می‌توانند نشانه‌ای برای بررسی بیشتر باشند.
