ماژول سیسکو C9300-NM-4G
ماژول سیسکو C9300-NM-4G یکی از ماژولهای شبکه و Uplink طراحیشده برای سوئیچ سیسکو Catalyst 9300 است که امکان اضافه کردن چهار پورت فیبر نوری 1 گیگابیتی را در اختیار شبکه قرار میدهد. این ماژول برای سازمانها و مجموعههایی مناسب است که برای ارتباط سوئیچ با تجهیزات بالادستی، سایر سوئیچها یا بخشهای مختلف شبکه به لینکهای Gigabit Ethernet مبتنی بر SFP نیاز دارند و در عین حال ضرورتی برای استفاده از لینکهای 10G یا سریعتر ندارند.
C9300-NM-4G در قسمت Network Module سوئیچهای سازگار Catalyst 9300 نصب میشود و چهار اسلات SFP با سرعت 1Gbps در اختیار مدیر شبکه قرار میدهد. هر چهار پورت این ماژول بهصورت Gigabit Ethernet فعالیت میکنند و میتوان متناسب با نوع ارتباط از SFPهای سازگار استفاده کرد. نکته مهم این است که این مدل برای SFP استاندارد 1G طراحی شده و از SFP+ با سرعت 10G پشتیبانی نمیکند؛ بنابراین پیش از انتخاب آن باید سرعت Uplink موردنیاز شبکه مشخص شود.

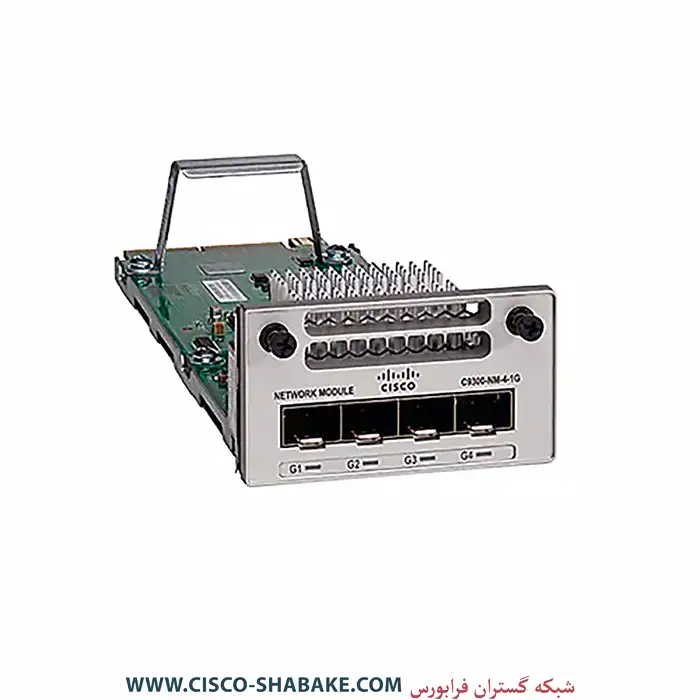

ماژول سیسکو C9300-NM-4G
C9300-NM-4G یک ماژول شبکه برای خانواده Cisco Catalyst 9300 محسوب میشود. عبارت 4G در نام این محصول به وجود چهار رابط Gigabit Ethernet اشاره دارد. این چهار رابط به شکل اسلات SFP ارائه شدهاند و برای ایجاد ارتباط فیبر نوری یا، با ترنسیور مناسب، ارتباط مسی گیگابیتی قابل استفاده هستند.
استفاده از ساختار ماژولار در Catalyst 9300 باعث میشود مدیر شبکه بتواند نوع Uplink سوئیچ را متناسب با نیاز پروژه انتخاب کند. برای مثال، شبکهای که چهار لینک 1G نیاز دارد میتواند از C9300-NM-4G استفاده کند، در حالی که پروژههایی با نیاز به پهنای باند بیشتر میتوانند به سراغ ماژولهایی مانند C9300-NM-8X، C9300-NM-2Y یا C9300-NM-2Q بروند. سیسکو برای خانواده Catalyst 9300 گزینههای Uplink با سرعتهای 1G، 10G، 25G و 40G ارائه کرده است.
چهار پورت SFP یک گیگابیتی در C9300-NM-4G
مهمترین ویژگی C9300-NM-4G وجود چهار اسلات SFP با سرعت 1 Gigabit Ethernet است. این ساختار اجازه میدهد چند ارتباط مستقل از یک سوئیچ Catalyst 9300 به سایر بخشهای شبکه برقرار شود.
برای مثال، در یک شبکه سازمانی میتوان یک پورت را برای ارتباط با Core Switch، پورت دوم را برای ارتباط با یک سوئیچ دیگر، پورت سوم را برای یک لینک فیبر به ساختمان مجاور و پورت چهارم را بهعنوان لینک اضافه یا برای بخش دیگری از شبکه در نظر گرفت.
وجود چهار پورت مستقل همچنین انعطاف بیشتری در طراحی توپولوژی شبکه ایجاد میکند و مدیر شبکه محدود به یک Uplink نخواهد بود.
پشتیبانی C9300-NM-4G از ماژولهای SFP
هر چهار اسلات C9300-NM-4G برای ترنسیورهای SFP استاندارد 1Gbps در نظر گرفته شدهاند. به همین دلیل میتوان بسته به نوع فیبر، فاصله ارتباط و زیرساخت شبکه، SFP مناسب را انتخاب کرد.
برای مثال، در پروژههای مختلف ممکن است از ماژولهای 1G مخصوص فیبر Multi-Mode یا Single-Mode استفاده شود. همچنین سیسکو اعلام کرده است که برای اتصال Ethernet مسی یک گیگابیتی میتوان از ترنسیورهایی مانند GLC-T یا GLC-TE در ماژولهای مربوطه استفاده کرد.
البته هنگام انتخاب SFP بهتر است سازگاری دقیق ترنسیور با مدل سوئیچ، نسخه IOS XE و Network Module بررسی شود؛ زیرا فهرست Opticsهای پشتیبانیشده ممکن است در طول زمان بهروزرسانی شود.
تفاوت مهم SFP و SFP+ در C9300-NM-4G
یکی از نکاتی که هنگام خرید C9300-NM-4G باید مورد توجه قرار گیرد، محدودیت آن به سرعت 1G است. ممکن است از نظر ظاهری بتوان یک SFP+ را داخل اسلات قرار داد، اما این موضوع به معنی پشتیبانی از ارتباط 10Gbps نیست.
طبق مستندات سیسکو، SFP+ در C9300-NM-4G پشتیبانی نمیشود و در صورت قرار دادن SFP+ در این ماژول، ترنسیور 10G کار نخواهد کرد و سوئیچ خطا ثبت میکند. بنابراین اگر شبکه فعلی یا برنامه توسعه آینده به Uplink ده گیگابیتی نیاز دارد، بهتر است از ابتدا ماژولی مانند C9300-NM-8X انتخاب شود.
کاربردهای ماژول C9300-NM-4G در شبکه
این ماژول بیشتر برای شبکههایی مناسب است که Access Switchها از طریق لینکهای 1Gbps به سایر تجهیزات متصل میشوند. در بسیاری از دفاتر، شعب سازمانی، فروشگاهها، مدارس و شبکههای متوسط، لینک یک گیگابیتی همچنان میتواند پاسخگوی ترافیک Uplink باشد.
یکی دیگر از کاربردهای C9300-NM-4G ایجاد لینک فیبر بین دو نقطه با فاصله نسبتاً زیاد است. در چنین شرایطی میتوان با انتخاب SFP و فیبر مناسب، سوئیچ Catalyst 9300 را به سوئیچ دیگری در طبقه، ساختمان یا رک متفاوت متصل کرد.
همچنین وجود چهار رابط امکان ایجاد چند مسیر مستقل را فراهم میکند و باعث میشود طراحی شبکه انعطاف بیشتری داشته باشد.
مزایای استفاده از C9300-NM-4G
یکی از مهمترین مزایای C9300-NM-4G سادگی آن است. اگر زیرساخت شبکه کاملاً بر پایه 1Gbps طراحی شده باشد، خرید ماژولهای سریعتر همیشه ضروری نیست. این مدل دقیقاً چهار رابط 1G موردنیاز را در اختیار شبکه قرار میدهد.
مزیت دیگر آن، امکان استفاده از انواع ارتباطهای SFP یک گیگابیتی است. در نتیجه مدیر شبکه میتواند براساس فاصله و نوع کابل، ترنسیور مناسب را انتخاب کند. ساختار ماژولار Catalyst 9300 نیز یک مزیت مهم محسوب میشود؛ زیرا انتخاب نوع Uplink از خود سوئیچ جدا شده است و میتوان متناسب با طراحی شبکه Network Module مناسب را انتخاب کرد.
نامگذاری پورتهای C9300-NM-4G در IOS XE
یکی از نکات کاربردی درباره C9300-NM-4G نحوه نمایش Interfaceهای آن در سیستمعامل سوئیچ است. چهار رابط واقعی این ماژول بهصورت GigabitEthernet شناخته میشوند. برای مثال روی یک سوئیچ مستقل، این پورتها میتوانند به شکل زیر نمایش داده شوند:
GigabitEthernet1/1/1
GigabitEthernet1/1/2
GigabitEthernet1/1/3
GigabitEthernet1/1/4
سیسکو تأکید کرده است که فقط همین چهار رابط GigabitEthernet برای C9300-NM-4G معتبر هستند. ممکن است Interfaceهای TenGigabitEthernet مرتبط نیز در CLI دیده شوند، اما برای این ماژول نباید مورد استفاده قرار گیرند.
چه زمانی C9300-NM-4G انتخاب مناسبی نیست؟
انتخاب این ماژول زمانی منطقی است که واقعاً به چهار Uplink یک گیگابیتی نیاز داشته باشید. اگر سوئیچ تعداد زیادی کاربر، سرور، Access Point یا دوربین را تجمیع میکند و حجم زیادی از ترافیک از Uplink عبور میکند، لینک 1Gbps ممکن است به گلوگاه تبدیل شود.
به عنوان مثال، اگر مجموع ترافیک کاربران به چند گیگابیت برسد، استفاده از یک Uplink 1G به سمت Core میتواند ظرفیت شبکه را محدود کند. در چنین پروژهای C9300-NM-8X با قابلیت لینکهای 10G یا گزینههای سریعتر میتوانند متناسبتر باشند.
همچنین اگر برنامه توسعه شبکه شامل مهاجرت به 10G در آینده نزدیک است، بهتر است هنگام طراحی اولیه این موضوع در نظر گرفته شود تا نیازی به تعویض Network Module در آینده نباشد.
چگونه برای C9300-NM-4G ماژول SFP مناسب انتخاب کنیم؟
برای انتخاب SFP تنها سرعت کافی نیست. ابتدا باید مشخص شود ارتباط روی کابل مسی، فیبر Multi-Mode یا فیبر Single-Mode برقرار خواهد شد. سپس فاصله بین دو نقطه، نوع کانکتور، نوع فیبر و مدل ترنسیور سمت مقابل بررسی شود.
برای لینکهای کوتاه داخل ساختمان معمولاً گزینههای Multi-Mode کاربرد زیادی دارند، در حالی که برای فواصل بیشتر از Single-Mode استفاده میشود. در ارتباطهای مسی نیز میتوان در شرایط پشتیبانیشده از SFPهای RJ45 گیگابیتی مناسب استفاده کرد.
نکته مهم این است که C9300-NM-4G سرعت لینک را به 1Gbps محدود میکند؛ بنابراین استفاده از فیبر با ظرفیت بالاتر باعث تبدیل این پورت به 10G نخواهد شد.
مقایسه C9300-NM-4G با سه ماژول سیسکو
برای انتخاب Network Module مناسب، بهتر است C9300-NM-4G را با مدلهای سریعتر خانواده Catalyst 9300 مقایسه کنیم.
| ویژگی | C9300-NM-4G | C9300-NM-8X | C9300-NM-2Y | C9300-NM-2Q |
|---|---|---|---|---|
| تعداد پورت | 4 | 8 | 2 | 2 |
| نوع رابط | SFP | SFP+ | SFP28 | QSFP+ |
| حداکثر سرعت هر پورت | 1Gbps | 10Gbps | 25Gbps | 40Gbps |
| پشتیبانی از 1G | بله | بله | بله | خیر بهصورت پورت SFP مستقیم |
| پشتیبانی از 10G | خیر | بله | بله | خیر بهصورت SFP+ مستقیم |
| پشتیبانی از 25G | خیر | خیر | بله | خیر |
| پشتیبانی از 40G | خیر | خیر | خیر | بله |
| تعداد لینک قابل استفاده | 4 | 8 | 2 | 2 |
| کاربرد اصلی | Uplink گیگابیتی | Uplinkهای 1G/10G | Uplink پرسرعت 25G | Uplink پرظرفیت 40G |
| مناسب برای شبکههای 1G | بسیار مناسب | مناسب | در صورت نیاز به توسعه | معمولاً بیش از نیاز |
| نوع Network Module | Modular Uplink | Modular Uplink | Modular Uplink | Modular Uplink |
C9300-NM-4G سادهترین گزینه این گروه برای شبکههای Gigabit است. C9300-NM-8X تعداد پورت بیشتر و امکان استفاده از 10G را فراهم میکند. C9300-NM-2Y برای شبکههایی با نیاز به 25G طراحی شده و C9300-NM-2Q نیز دو رابط 40Gbps ارائه میدهد.
نصب C9300-NM-4G روی سوئیچ Catalyst 9300
C9300-NM-4G در محل مخصوص Network Module در قسمت پشت سوئیچهای Catalyst 9300 سازگار نصب میشود. هنگام نصب یا تعویض Network Module باید دستورالعمل سختافزاری سیسکو رعایت شود و از نصب صحیح ماژول در اسلات اطمینان حاصل شود.
نکته دیگر این است که Catalyst 9300L با این Network Moduleها کار نمیکند؛ زیرا مدلهای C9300L دارای Uplink ثابت هستند. C9300-NM-4G برای مدلهای Modular Uplink خانواده Catalyst 9300 در نظر گرفته شده است.
پس هنگام خرید این محصول، صرفاً عبارت Catalyst 9300 روی سوئیچ کافی نیست و باید مدل دقیق دستگاه بررسی شود.
جدول مشخصات فنی C9300-NM-4G
| مشخصات | C9300-NM-4G |
|---|---|
| برند | Cisco |
| سری | Catalyst 9300 |
| نوع محصول | Network Module / Uplink Module |
| پارت نامبر | C9300-NM-4G |
| تعداد پورت | 4 |
| نوع اسلات | SFP |
| سرعت هر پورت | 1 Gigabit Ethernet |
| حداکثر سرعت اسمی مجموع چهار رابط | 4Gbps Full-Duplex بهصورت چهار لینک مستقل |
| نوع Interface | Gigabit Ethernet |
| پشتیبانی از SFP 1G | بله |
| پشتیبانی از SFP+ 10G | خیر |
| پشتیبانی از فیبر Single-Mode | با SFP سازگار |
| پشتیبانی از فیبر Multi-Mode | با SFP سازگار |
| امکان اتصال مسی | با SFP مسی سازگار |
| تعداد Interface معتبر | 4 |
| نام Interfaceها | GigabitEthernet |
| محل نصب | Network Module Slot |
| خانواده سازگار | Cisco Catalyst 9300 با Modular Uplink |
| سازگاری با Catalyst 9300L | خیر |
| کاربرد اصلی | Uplink و اتصال فیبر/اترنت 1G |
| قابلیت تعویض نوع Uplink | از طریق انتخاب Network Module مناسب |
سوالات متداول درباره C9300-NM-4G
1. آیا C9300-NM-4G از ماژول SFP-10G-SR پشتیبانی میکند؟
خیر. C9300-NM-4G برای SFPهای استاندارد 1Gbps طراحی شده و SFP+ ده گیگابیتی روی آن کار نمیکند.
2. آیا میتوان روی C9300-NM-4G از GLC-LH-SMD استفاده کرد؟
در صورت قرار داشتن ترنسیور در فهرست سازگاری مدل سوئیچ و نسخه نرمافزاری مورد استفاده، SFPهای 1G سازگار را میتوان روی پورتهای این ماژول استفاده کرد.
3. آیا C9300-NM-4G همراه خود SFP دارد؟
Network Module و ترنسیور SFP دو قطعه جدا هستند و وجود SFP همراه محصول به نوع پکیج یا فروشنده بستگی دارد؛ بنابراین هنگام خرید باید اقلام همراه بررسی شوند.
4. آیا C9300-NM-4G روی C9300L نصب میشود؟
خیر. خانواده C9300L دارای Uplinkهای ثابت است و Network Moduleهای C9300 مانند C9300-NM-4G روی آن نصب نمیشوند.
5. تفاوت C9300-NM-4G و C9300-NM-8X چیست؟
C9300-NM-4G چهار رابط SFP با سرعت 1G دارد، اما C9300-NM-8X دارای هشت رابط SFP+ است که ارتباطهای 1G و 10G را پشتیبانی میکنند.
6. آیا C9300-NM-4G برای ارتباط بین دو سوئیچ مناسب است؟
بله. یکی از کاربردهای اصلی این ماژول ایجاد Uplink یک گیگابیتی میان Catalyst 9300 و سایر تجهیزات شبکه است.
7. آیا هر چهار پورت C9300-NM-4G را میتوان همزمان استفاده کرد؟
بله، چهار رابط Gigabit Ethernet واقعی ماژول برای ایجاد لینکهای شبکه در نظر گرفته شدهاند.
8. آیا C9300-NM-4G برای اتصال فیبر Single-Mode مناسب است؟
بله، با انتخاب SFP یک گیگابیتی Single-Mode سازگار میتوان از این ماژول در لینکهای Single-Mode استفاده کرد.
9. آیا C9300-NM-4G میتواند مستقیماً کابل شبکه RJ45 بگیرد؟
اسلاتهای اصلی آن SFP هستند. برای اتصال مسی باید از SFP مسی 1G سازگار مانند مدلهای پشتیبانیشده استفاده شود.
10. آیا C9300-NM-4G برای شبکههای جدید هنوز کاربرد دارد؟
بله، در شبکههایی که ظرفیت Uplink یک گیگابیتی کافی است، این ماژول همچنان میتواند انتخاب کاربردی باشد. اما برای شبکههایی با ترافیک بالا یا برنامه ارتقا به 10G، بهتر است ظرفیت موردنیاز آینده نیز هنگام انتخاب Network Module در نظر گرفته شود.
جمعبندی
ماژول سیسکو C9300-NM-4G یک Network Module چهار پورتی برای ایجاد Uplinkهای 1 Gigabit Ethernet روی سوئیچهای سازگار Cisco Catalyst 9300 است. چهار اسلات SFP این ماژول امکان استفاده از لینکهای فیبر یا ارتباط مسی از طریق ترنسیور سازگار را فراهم میکنند و برای شبکههایی که به چند Uplink یک گیگابیتی نیاز دارند، گزینهای ساده و کاربردی محسوب میشود.
مهمترین نکته پیش از خرید C9300-NM-4G توجه به محدودیت سرعت آن است. این ماژول از SFP+ و ارتباط 10Gbps پشتیبانی نمیکند. بنابراین اگر ظرفیت فعلی شبکه 1G است و در آینده نزدیک نیز نیازی به 10G ندارید، C9300-NM-4G میتواند نیاز شبکه را بهخوبی پوشش دهد؛ اما برای شبکههایی با ترافیک بالا یا برنامه توسعه به سرعتهای بیشتر، بررسی مدلهایی مانند C9300-NM-8X، C9300-NM-2Y و C9300-NM-2Q منطقیتر است
