ماژول سیسکو C3850-NM-2-40G
ماژول سیسکو C3850-NM-2-40G یکی از ماژولهای شبکه پرسرعت طراحیشده برای برخی مدلهای سوئیچ سیسکو 3850 است که امکان ایجاد لینکهای 40 گیگابیتی را از طریق پورتهای QSFP+ فراهم میکند. این ماژول برای شبکههایی طراحی شده است که به پهنای باند بالاتر در بخش آپلینک نیاز دارند و لینکهای 10GbE دیگر پاسخگوی حجم ترافیک میان سوئیچها، سرورها یا تجهیزات بالادستی نیستند. وجود دو رابط 40 Gigabit Ethernet باعث میشود C3850-NM-2-40G گزینهای مناسب برای ارتقای ظرفیت ارتباطی زیرساختهای مبتنی بر Catalyst 3850 باشد.
معرفی ماژول سیسکو C3850-NM-2-40G

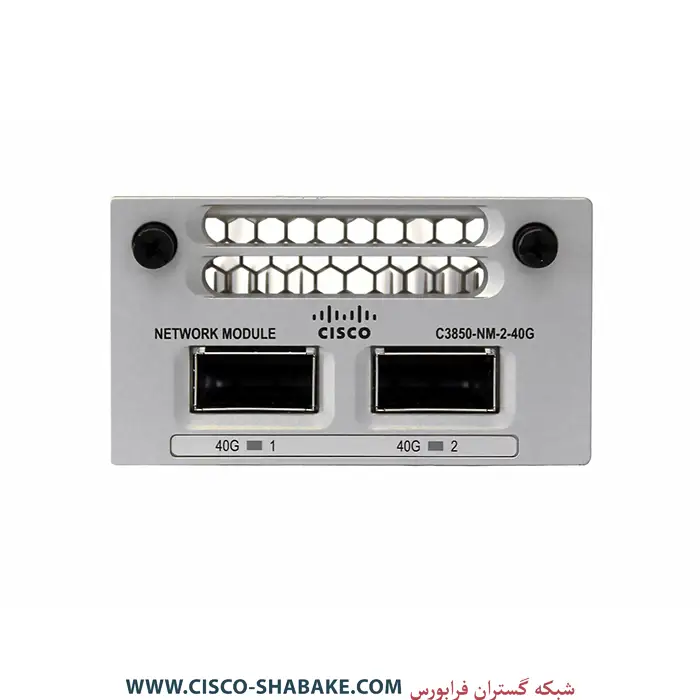

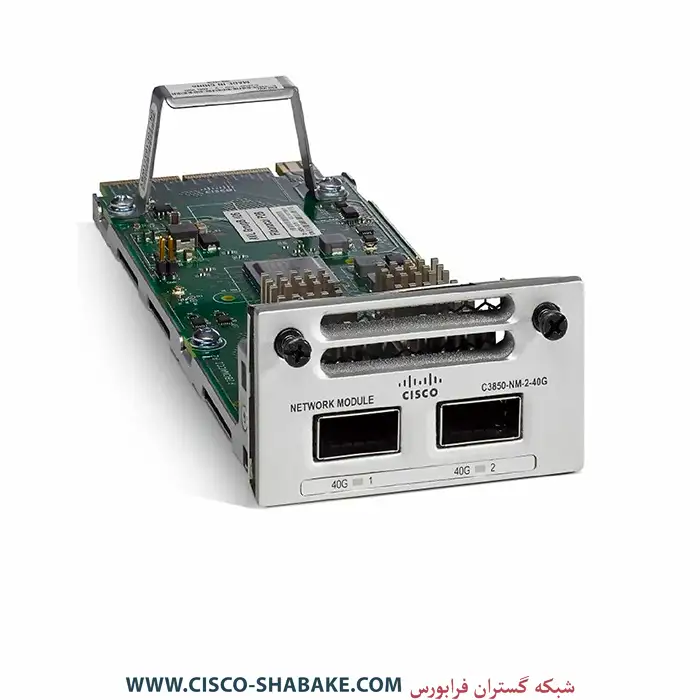

ماژول سیسکو C3850-NM-2-40G یک Network Module برای خانواده Cisco Catalyst 3850 است که دارای دو اسلات 40G با کانکتور QSFP+ است. این ماژول در محل Network Module سوئیچ نصب میشود و امکان برقراری دو اتصال پرسرعت 40GbE را فراهم میکند. Cisco این مدل را در کنار ماژولهایی مانند C3850-NM-8-10G برای مدلهای پرظرفیتتر خانواده 3850 ارائه کرده است.
هدف اصلی از استفاده از C3850-NM-2-40G افزایش ظرفیت Uplink سوئیچ است. در یک شبکه سازمانی ممکن است دهها دستگاه از طریق پورتهای Access یا Multigigabit به یک سوئیچ متصل باشند. در چنین شرایطی، استفاده از Uplink کمظرفیت میتواند باعث ایجاد گلوگاه شود. دو رابط 40GbE این ماژول مجموعاً ظرفیت اسمی 80 گیگابیت بر ثانیه را در دو لینک مستقل در اختیار معماری شبکه قرار میدهند.
نکته بسیار مهم این است که C3850-NM-2-40G با تمام مدلهای Catalyst 3850 سازگار نیست. براساس مستندات Cisco، این ماژول برای مدلهای WS-C3850-12X48U، WS-C3850-24XU و WS-C3850-24XS پشتیبانی شده است. بنابراین پیش از خرید باید مدل دقیق سوئیچ بررسی شود.
ویژگیهای اصلی C3850-NM-2-40G
مهمترین ویژگی این ماژول، برخورداری از دو رابط 40 Gigabit Ethernet QSFP+ است. این سطح از پهنای باند برای شبکههایی که حجم بالایی از داده را میان Access، Distribution یا Core جابهجا میکنند، اهمیت زیادی دارد.
طراحی ماژولار نیز یکی دیگر از ویژگیهای مهم این محصول است. مدیر شبکه میتواند براساس نیاز زیرساخت، Network Module مناسب را روی سوئیچ نصب کند و در صورت تغییر نیازهای شبکه، آن را با مدل دیگری جایگزین کند.
این ماژول همچنین Hot-Swappable طراحی شده است. با این حال، هنگام تعویض تجهیزات شبکه در محیط عملیاتی باید وضعیت پورتها، کابلها، نسخه نرمافزار و دستورالعملهای عملیاتی سازمان در نظر گرفته شود.
پورتهای ماژول سیسکو C3850-NM-2-40G
C3850-NM-2-40G دارای دو اسلات QSFP+ برای اتصال 40 Gigabit Ethernet است. برخلاف ماژولهایی مانند C3850-NM-8-10G که از رابطهای SFP+ استفاده میکنند، در این محصول رابط اصلی QSFP+ است.
هر پورت میتواند برای ایجاد یک Uplink پرظرفیت مورد استفاده قرار گیرد. بسته به طراحی شبکه و تجهیزات مورد استفاده، اتصال میتواند با ترنسیور و کابل سازگار QSFP+ برقرار شود. انتخاب نوع ترنسیور باید براساس فاصله لینک، نوع فیبر یا کابل مورد استفاده و Compatibility تجهیزات دو سمت انجام شود.
بنابراین نباید صرفاً به یکسان بودن فرم فاکتور QSFP+ اکتفا کرد؛ مدل Optic، نوع کابل و پشتیبانی نرمافزاری نیز باید بررسی شوند.
کاربرد ماژول C3850-NM-2-40G در شبکه
یکی از اصلیترین کاربردهای ماژول سیسکو C3850-NM-2-40G اتصال سوئیچ Catalyst 3850 به تجهیزات بالادستی با سرعت 40GbE است. برای مثال در شبکهای که حجم زیادی از ترافیک کاربران از یک سوئیچ Access یا Distribution عبور میکند، میتوان از لینک 40GbE برای انتقال سریعتر این ترافیک استفاده کرد.
این ماژول همچنین در شبکههایی با سرورهای متعدد، سیستمهای ذخیرهسازی، مجازیسازی و حجم بالای ترافیک داخلی کاربرد دارد. افزایش ظرفیت Uplink میتواند احتمال ایجاد Bottleneck در مسیر بالادستی را کاهش دهد.
از دیگر کاربردها میتوان به اتصال میان سوئیچهای سازگار، ارتباط با تجهیزات Core و Aggregation و ارتقای زیرساختهایی اشاره کرد که قبلاً از Uplinkهای 10GbE استفاده میکردند.
مزایای استفاده از دو پورت 40GbE
وجود دو پورت 40GbE انعطاف بیشتری در طراحی شبکه ایجاد میکند. مدیر شبکه میتواند هر پورت را برای یک مسیر مستقل در نظر بگیرد یا با توجه به توپولوژی و قابلیتهای تجهیزات مقابل، از هر دو لینک در معماری شبکه استفاده کند.
ظرفیت بالاتر Uplink بهخصوص زمانی اهمیت پیدا میکند که تعداد زیادی پورت پرسرعت روی سوئیچ فعال باشند. اگر مجموع ترافیک Downlink افزایش پیدا کند، یک Uplink محدود میتواند نقطه ازدحام شبکه شود.
از طرف دیگر، داشتن دو رابط مستقل امکان طراحی مسیرهای ارتباطی منعطفتر را فراهم میکند. برای مثال میتوان لینکهای بالادستی را به تجهیزات مختلف متصل کرد تا طراحی شبکه متناسب با سیاست Redundancy سازمان انجام شود.
سازگاری C3850-NM-2-40G با سوئیچهای Catalyst 3850
یکی از مهمترین نکات هنگام خرید ماژول سیسکو C3850-NM-2-40G بررسی Compatibility است. برخلاف تصور رایج، قرار گرفتن یک سوئیچ در خانواده Catalyst 3850 به این معنی نیست که تمامی Network Moduleهای این خانواده روی آن قابل استفاده هستند.
براساس راهنمای سختافزاری Cisco، C3850-NM-2-40G روی این مدلها پشتیبانی میشود:
در نتیجه برای مدلهایی مانند WS-C3850-24T یا WS-C3850-48P نباید صرفاً براساس شباهت ظاهری اسلات اقدام به خرید این ماژول کرد. مدل دقیق سوئیچ باید پیش از سفارش بررسی شود.
چه زمانی C3850-NM-2-40G انتخاب مناسبی است؟
اگر شبکه در حال حاضر از لینکهای 10GbE استفاده میکند و این لینکها به محدودیت پهنای باند رسیدهاند، استفاده از C3850-NM-2-40G روی سوئیچ سازگار میتواند راهی برای افزایش ظرفیت Uplink باشد.
این موضوع بهخصوص در شبکههایی اهمیت دارد که چندین VLAN، تعداد زیادی کاربر، سرورهای داخلی یا سرویسهای پرمصرف از یک مسیر مشترک عبور میکنند.
اما اگر نیاز واقعی شبکه از 10Gbps فراتر نمیرود، استفاده از ماژول 40G الزاماً مزیت عملی محسوسی ایجاد نمیکند. انتخاب بین مدلهای 10G و 40G باید براساس حجم واقعی ترافیک، تجهیزات سمت مقابل و برنامه توسعه آینده شبکه انجام شود.
نکات مهم قبل از خرید ماژول سیسکو C3850-NM-2-40G
پیش از خرید ابتدا Part Number و مدل کامل سوئیچ را بررسی کنید. سازگاری این ماژول محدود به مدلهای مشخصی از سری Catalyst 3850 است.
در مرحله بعد باید نوع QSFP+ مورد نیاز مشخص شود. ماژول Network Module بهتنهایی ارتباط فیبر را ایجاد نمیکند و برای راهاندازی لینک باید Optic یا کابل مناسب تهیه شود.
فاصله ارتباط نیز اهمیت دارد. برای لینکهای کوتاه داخل رک یا دیتاسنتر ممکن است نوع اتصال با لینکهای فیبر نوری طولانی متفاوت باشد. بنابراین انتخاب ترنسیور باید براساس فاصله و نوع Media انجام شود.
همچنین بهتر است نسخه IOS XE سوئیچ و Compatibility تجهیزات مورد استفاده پیش از پیادهسازی بررسی شود، خصوصاً زمانی که شبکه از تجهیزات یا Opticهای مختلف استفاده میکند.
مقایسه C3850-NM-2-40G با ماژولهای مشابه Cisco
| مشخصات | C3850-NM-2-40G | C3850-NM-8-10G | C3850-NM-4-10G | C3850-NM-2-10G |
|---|---|---|---|---|
| خانواده | Catalyst 3850 | Catalyst 3850 | Catalyst 3850 | Catalyst 3850 |
| تعداد اسلات اصلی | 2 | 8 | 4 | 4 |
| حداکثر سرعت پورت | 40GbE | 10GbE | 10GbE | 10GbE |
| نوع رابط پرسرعت | QSFP+ | SFP+ | SFP+ | SFP+ |
| ظرفیت اسمی مجموع لینکهای پرسرعت | 80Gbps | 80Gbps | 40Gbps | 20Gbps |
| مناسب برای | Uplink بسیار پرظرفیت | تعداد زیاد لینک 10G | Uplinkهای 10G | شبکههای با نیاز محدودتر |
| انعطاف تعداد لینک | کمتر | بسیار بالا | بالا | متوسط |
| تمرکز اصلی | 40 Gigabit Ethernet | 1/10 Gigabit Ethernet | 1/10 Gigabit Ethernet | 1/10G در پورتهای مربوطه |
تفاوت اصلی C3850-NM-2-40G و C3850-NM-8-10G در نحوه ارائه پهنای باند است. هر دو میتوانند از نظر مجموع ظرفیت اسمی لینکها به 80Gbps برسند، اما مدل 2-40G این ظرفیت را از طریق دو رابط 40G ارائه میدهد، در حالی که 8-10G تعداد بیشتری اتصال 10GbE در اختیار مدیر شبکه قرار میدهد.
در نتیجه C3850-NM-2-40G بیشتر برای ایجاد تعداد کمی لینک بسیار پرظرفیت مناسب است، در حالی که C3850-NM-8-10G برای سناریویی مناسبتر است که تعداد بیشتری اتصال مستقل 10GbE مورد نیاز باشد.
تفاوت QSFP+ و SFP+ در این ماژولها
SFP+ معمولاً با لینکهای 10 Gigabit Ethernet مرتبط است، در حالی که QSFP+ امکان ارائه لینکهای 40 Gigabit Ethernet را فراهم میکند. به همین دلیل C3850-NM-2-40G از دو رابط QSFP+ استفاده میکند.
از نظر فیزیکی نیز QSFP+ و SFP+ یکسان نیستند. بنابراین یک ترنسیور SFP+ معمولی را نمیتوان مانند یک ماژول QSFP+ مستقیماً در پورت 40G نصب کرد. هنگام طراحی لینک باید نوع رابط هر دو سمت اتصال و تجهیزات مورد نیاز برای آن مشخص شود.
مشخصات فنی ماژول سیسکو C3850-NM-2-40G
| مشخصات | توضیحات |
|---|---|
| برند | Cisco |
| مدل | C3850-NM-2-40G |
| نوع محصول | Network Module |
| سری سازگار | Cisco Catalyst 3850 |
| تعداد پورت | 2 |
| نوع رابط | QSFP+ |
| سرعت هر رابط | 40 Gigabit Ethernet |
| حداکثر ظرفیت اسمی دو لینک | 80Gbps |
| کاربرد اصلی | High-Speed Uplink |
| نوع نصب | Network Module Slot |
| Hot-Swappable | بله |
| مدلهای سازگار اعلامشده | WS-C3850-12X48U، WS-C3850-24XU، WS-C3850-24XS |
| مناسب برای | Enterprise Network، Distribution و Uplink |
| نوع اتصال | وابسته به QSFP+/کابل مورد استفاده |
| تعداد رابط 40G | 2 عدد |
سوالات متداول درباره ماژول سیسکو C3850-NM-2-40G
1. آیا C3850-NM-2-40G روی تمام سوئیچهای Catalyst 3850 نصب میشود؟
خیر. این ماژول تنها روی مدلهای مشخصی از این خانواده پشتیبانی میشود و باید مدل دقیق سوئیچ قبل از خرید بررسی شود.
2. C3850-NM-2-40G چند پورت دارد؟
این ماژول دارای دو اسلات 40 Gigabit Ethernet است.
3. پورتهای C3850-NM-2-40G از چه نوعی هستند؟
هر دو رابط این ماژول از نوع QSFP+ هستند.
4. آیا ترنسیور QSFP+ همراه ماژول ارائه میشود؟
Network Module و ترنسیور دو قطعه مجزا هستند. وجود QSFP+ همراه محصول به پکیج و شرایط فروش آن بستگی دارد و باید هنگام خرید بررسی شود.
5. آیا میتوان از این ماژول برای اتصال سوئیچ به Core استفاده کرد؟
بله، یکی از کاربردهای اصلی آن ایجاد Uplink پرسرعت به تجهیزات بالادستی سازگار است.
6. آیا C3850-NM-2-40G از فیبر Single Mode پشتیبانی میکند؟
نوع فیبر و فاصله قابل پشتیبانی به QSFP+ Transceiver مورد استفاده بستگی دارد، نه صرفاً خود Network Module.
7. آیا برای لینک کوتاه داخل دیتاسنتر حتماً باید از فیبر استفاده کرد؟
خیر. بسته به فاصله، تجهیزات و QSFP+های پشتیبانیشده میتوان گزینه اتصال مناسب را انتخاب کرد.
8. آیا C3850-NM-2-40G بهتر از C3850-NM-8-10G است؟
این دو برای نیازهای متفاوت طراحی شدهاند. مدل 2-40G دو اتصال 40GbE فراهم میکند، در حالی که مدل 8-10G برای ایجاد تعداد بیشتری اتصال مستقل 10GbE مناسب است.
9. آیا میتوان C3850-NM-2-40G را هنگام روشن بودن سوئیچ تعویض کرد؟
Cisco Network Moduleهای این خانواده را Hot-Swappable معرفی کرده است، اما در محیط عملیاتی باید فرآیند تعویض طبق دستورالعمل فنی و سیاست شبکه انجام شود.
10. قبل از خرید C3850-NM-2-40G چه مواردی باید بررسی شوند؟
مدل دقیق سوئیچ، نسخه نرمافزار، نوع QSFP+ مورد نیاز، فاصله لینک، نوع کابل یا فیبر و Compatibility تجهیزات دو سمت از مهمترین مواردی هستند که باید بررسی شوند.
جمعبندی
ماژول سیسکو C3850-NM-2-40G یک Network Module پرسرعت برای مدلهای منتخب Cisco Catalyst 3850 است که با دو رابط QSFP+ امکان ایجاد دو لینک 40 Gigabit Ethernet را فراهم میکند. این محصول برای شبکههایی مناسب است که به Uplink پرظرفیت میان سوئیچ و تجهیزات Distribution، Core یا سایر تجهیزات پرسرعت نیاز دارند.
دو پورت 40GbE، طراحی ماژولار، قابلیت Hot-Swap و امکان افزایش ظرفیت Uplink از مهمترین ویژگیهای C3850-NM-2-40G محسوب میشوند. با این حال، مهمترین نکته هنگام خرید این محصول بررسی Compatibility است؛ زیرا این ماژول روی تمام مدلهای Catalyst 3850 قابل استفاده نیست. اگر سوئیچ سازگار در شبکه وجود داشته باشد و زیرساخت به ارتباط 40GbE نیاز داشته باشد، ماژول سیسکو C3850-NM-2-40G میتواند گزینهای کاربردی برای ارتقای ظرفیت ارتباطی شبکه باشد.
