چطور میزان کارکرد و سلامت ماژول SFP را بررسی کنیم؟

ماژول SFP یکی از قطعات مهم در شبکه‌های فیبر نوری و ارتباطات اترنت است و نقش مستقیمی در برقراری ارتباط بین سوئیچ سیسکو ، سرور، روتر و سایر تجهیزات شبکه دارد. به همین دلیل، زمانی که یک لینک فیبر دچار قطعی، افت کیفیت یا ناپایداری می‌شود، SFP یکی از قطعاتی است که باید بررسی شود. این موضوع هنگام خرید ماژول‌های SFP استوک اهمیت بیشتری پیدا می‌کند، زیرا ظاهر سالم یک ماژول لزوماً به معنی عملکرد صحیح آن نیست. در نتیجه، آشنایی با روش‌های بررسی سلامت ماژول SFP می‌تواند از خرید یک ماژول معیوب و ایجاد مشکل در شبکه جلوگیری کند.

نکته مهم این است که برای تشخیص سلامت ماژول SFP نمی‌توان تنها به روشن شدن چراغ Link یا شناسایی شدن ماژول توسط سوئیچ اکتفا کرد. ممکن است یک SFP توسط سوئیچ شناسایی شود و حتی لینک را برقرار کند، اما توان نوری نامناسب، دمای بالا یا مشکلاتی در فرستنده و گیرنده داشته باشد. بنابراین برای یک بررسی دقیق باید چند پارامتر مختلف را در کنار یکدیگر ارزیابی کرد.

بررسی سلامت ماژول SFP را از کجا شروع کنیم؟

اولین مرحله برای بررسی سلامت ماژول SFP، نصب آن روی یک تجهیز شبکه سازگار است. اگر از سوئیچ Cisco استفاده می‌کنید، پس از نصب SFP می‌توانید با دستورات CLI اطلاعات مربوط به Transceiver را مشاهده کنید. برای مثال:

show interfaces transceiver

در بعضی مدل‌های سیسکو می‌توان از دستور زیر نیز استفاده کرد:

show inventory

این دستورات می‌توانند اطلاعاتی مانند سازنده، Part Number، Serial Number و نوع ماژول را نمایش دهند. اگر SFP به‌درستی توسط سوئیچ شناسایی شود، اولین مرحله تست را با موفقیت پشت سر گذاشته است. با این حال، شناسایی شدن SFP به هیچ عنوان به معنای تأیید کامل سلامت ماژول SFP نیست. در واقع این مرحله فقط نشان می‌دهد که ارتباط اولیه بین ماژول و پورت سوئیچ برقرار شده و دستگاه می‌تواند اطلاعات ماژول را بخواند.

بررسی وضعیت Link برای تشخیص سلامت ماژول SFP

مرحله بعدی، بررسی وضعیت لینک است. یک SFP سالم باید بتواند در کنار SFP سمت مقابل و تجهیزات سازگار، یک ارتباط پایدار ایجاد کند. اگر لینک مرتباً قطع و وصل شود، باید علت آن مشخص شود. در سوئیچ سیسکو می‌توان اطلاعات Interface را با دستور زیر مشاهده کرد:

show interfaces gigabitEthernet 1/0/1

البته نام Interface با توجه به مدل سوئیچ متفاوت است. اگر Interface دائماً بین وضعیت Up و Down تغییر کند، احتمال وجود مشکل در SFP، Patch Cord، کانکتور، فیبر، پورت سوئیچ یا حتی SFP سمت مقابل وجود دارد. به همین دلیل، برای بررسی سلامت ماژول SFP بهتر است ابتدا سایر اجزای مسیر را نیز بررسی کنید. تعویض SFP با یک ماژول سالم، یکی از ساده‌ترین روش‌ها برای مشخص کردن منبع مشکل است.

بررسی DOM یا DDM؛ مهم‌ترین روش تشخیص سلامت ماژول SFP

اگر SFP و سوئیچ از قابلیت DOM یا DDM پشتیبانی کنند، می‌توان اطلاعات بسیار مفیدی درباره وضعیت ماژول به دست آورد. این قابلیت به تجهیزات شبکه اجازه می‌دهد برخی پارامترهای داخلی و نوری SFP را مانیتور کنند. برای مشاهده این اطلاعات در بسیاری از تجهیزات Cisco می‌توان از دستور زیر استفاده کرد:

show interfaces transceiver detail

مقدار دقیق اطلاعاتی که نمایش داده می‌شود به مدل سوئیچ و نوع SFP بستگی دارد. پارامترهایی مانند Temperature، Voltage، Tx Power، Rx Power و Laser Bias Current می‌توانند تصویر بسیار بهتری از وضعیت واقعی ماژول ارائه دهند. به همین دلیل، DOM یکی از ابزارهای مهم برای بررسی سلامت ماژول SFP محسوب می‌شود.

بررسی Tx Power در سلامت ماژول SFP

Tx Power یا توان ارسال، میزان توان نوری است که فرستنده SFP به سمت فیبر ارسال می‌کند. این مقدار باید در محدوده مشخص‌شده برای همان مدل SFP قرار داشته باشد. اگر توان ارسال بسیار پایین باشد، ممکن است فرستنده نوری یا لیزر ماژول دچار مشکل شده باشد.

البته برای تشخیص قطعی خرابی، نباید فقط یک عدد را بررسی کرد. بهتر است مقدار Tx Power را با مشخصات فنی همان مدل مقایسه کنید و در کنار Rx Power و سایر پارامترها قرار دهید. به همین دلیل، زمانی که هدف بررسی سلامت ماژول SFP است، مقایسه مقدار واقعی Tx Power با محدوده استاندارد همان SFP اهمیت زیادی دارد.

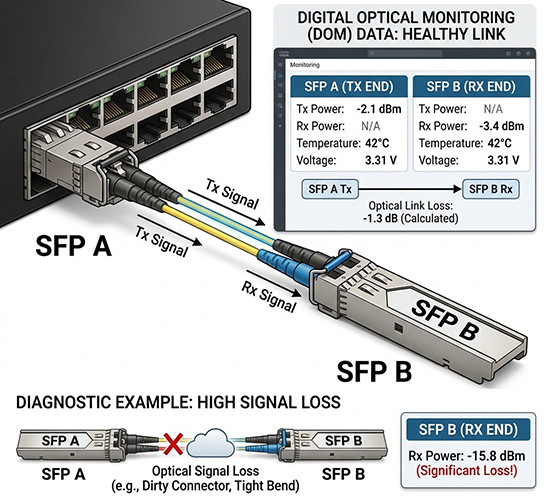

Rx Power چه چیزی درباره سلامت ماژول SFP نشان می‌دهد؟

Rx Power میزان توان نوری دریافت‌شده توسط SFP است. این پارامتر در عیب‌یابی لینک‌های فیبر نوری بسیار مهم است، اما تفسیر آن کمی پیچیده‌تر از Tx Power است. اگر Rx Power پایین باشد، الزاماً به این معنی نیست که خود SFP خراب است. ممکن است مشکل از Patch Cord، آلودگی کانکتور، افت فیبر، خم‌شدگی کابل یا SFP سمت مقابل باشد.

برای مثال، اگر توان ارسال SFP سمت مقابل مناسب باشد اما توان دریافتی بسیار پایین باشد، باید کل مسیر فیبر بررسی شود. بنابراین Rx Power زمانی برای ارزیابی سلامت ماژول SFP ارزش بیشتری دارد که همراه با Tx Power و سایر اطلاعات لینک بررسی شود.

دمای SFP را بررسی کنید

Temperature یکی دیگر از پارامترهایی است که می‌تواند در تشخیص سلامت ماژول SFP کمک کند. ماژول‌های نوری در هنگام کار گرما تولید می‌کنند، اما افزایش بیش از حد دما می‌تواند باعث ناپایداری یا کاهش عمر قطعات شود.

اگر دمای SFP بالاست، ابتدا باید شرایط محیطی و تهویه تجهیزات را بررسی کنید. قرار گرفتن سوئیچ در محیط گرم، تهویه ضعیف رک یا عملکرد نامناسب فن‌ها می‌تواند دمای ماژول را افزایش دهد. بنابراین بالا بودن دما همیشه به معنی خرابی SFP نیست، اما یک علامت هشدار محسوب می‌شود که نباید نادیده گرفته شود.

Voltage و Laser Bias Current را بررسی کنید

برای بررسی دقیق‌تر سلامت ماژول SFP می‌توان پارامترهای الکتریکی آن را نیز بررسی کرد. Voltage نشان می‌دهد تغذیه ماژول در چه وضعیتی قرار دارد و Laser Bias Current نیز جریان مورد نیاز برای عملکرد فرستنده لیزری را نشان می‌دهد.

تغییرات غیرعادی این مقادیر، مخصوصاً زمانی که همراه با تغییرات Tx Power یا ناپایداری لینک مشاهده شود، می‌تواند نشانه وجود مشکل در SFP باشد. نکته مهم این است که برای این پارامترها نمی‌توان یک عدد ثابت را برای تمام SFPها معیار سلامت قرار داد. محدوده مجاز به مدل، سازنده و مشخصات فنی همان ماژول بستگی دارد.

آیا می‌توان میزان کارکرد واقعی SFP را فهمید؟

این یکی از مهم‌ترین سوالات هنگام خرید SFP دست دوم است. بسیاری از کاربران می‌خواهند بدانند یک ماژول دقیقاً چند ساعت کار کرده است، اما در اکثر SFPها اطلاعاتی که از EEPROM خوانده می‌شود، شمارنده قابل اتکایی برای نمایش ساعات واقعی کارکرد نیست.

اطلاعات EEPROM معمولاً شامل مشخصاتی مانند Vendor، Part Number، Serial Number و اطلاعات فنی ماژول است. بنابراین نمی‌توان صرفاً با مشاهده این اطلاعات گفت یک SFP مثلاً ۵۰۰۰ یا ۲۰ هزار ساعت کار کرده است. در نتیجه، برای یک SFP استوک بهتر است به جای تمرکز روی ادعای «چند ساعت کارکرد»، روی سلامت ماژول SFP در زمان تست تمرکز کنید. عملکرد پایدار، توان نوری مناسب، دمای طبیعی و نبود خطاهای ارتباطی معیارهای کاربردی‌تری هستند.

بررسی خطاهای شبکه برای تشخیص سلامت SFP

حتی اگر Link برقرار باشد، ممکن است ارتباط از نظر کیفیت مشکل داشته باشد. برای همین باید خطاهای Interface نیز بررسی شوند. در تجهیزات Cisco دستور زیر اطلاعات کاملی درباره Interface ارائه می‌دهد:

show interfaces

در خروجی می‌توان مواردی مانند CRC Errors، Input Errors و سایر خطاهای Interface را بررسی کرد. اگر تعداد خطاهای CRC به‌مرور افزایش پیدا کند، باید علت آن مشخص شود. مشکل می‌تواند از SFP، فیبر، کانکتور یا حتی SFP سمت مقابل باشد. یکی از روش‌های کاربردی این است که SFP را با یک نمونه سالم تعویض کنید و ببینید آیا نرخ خطا تغییر می‌کند یا خیر.

نقش تمیز کردن کانکتور در سلامت ماژول SFP

گاهی اوقات چیزی که به عنوان خرابی SFP تشخیص داده می‌شود، در واقع یک کانکتور آلوده است. گردوغبار یا آلودگی روی سطح کانکتور می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود.

به همین دلیل، قبل از تصمیم‌گیری درباره سلامت ماژول SFP، بهتر است کانکتور و Patch Cord با ابزار مخصوص فیبر نوری تمیز و سپس لینک دوباره تست شود. سطح کانکتور نیز نباید با دست لمس شود، زیرا چربی و آلودگی دست می‌تواند کیفیت اتصال نوری را کاهش دهد.

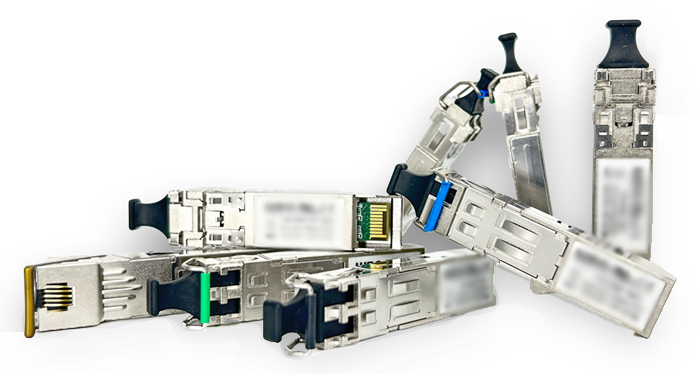

سلامت ماژول SFP دست دوم را چطور بررسی کنیم؟

برای SFPهای استوک، ظاهر فیزیکی فقط یکی از معیارهای بررسی است. خط‌وخش جزئی روی بدنه لزوماً به معنی خرابی نیست و یک ماژول بسیار تمیز نیز ممکن است از نظر عملکردی مشکل داشته باشد.

روش مناسب این است که ابتدا مدل و مشخصات SFP بررسی شود، سپس ماژول روی تجهیزات سازگار نصب شود. بعد از شناسایی شدن، وضعیت Link و اطلاعات DOM بررسی شود و در نهایت لینک برای مدتی تحت بار واقعی یا شرایط عملیاتی تست شود. در این فرآیند، ترکیب Tx Power، Rx Power، Temperature، Voltage، Laser Bias Current و خطاهای Interface تصویر بسیار دقیق‌تری از سلامت ماژول ارائه می‌دهد.

چه زمانی باید SFP را خراب یا مشکوک بدانیم؟

اگر یک SFP شناسایی نمی‌شود، Link ایجاد نمی‌کند یا مرتباً باعث قطع و وصل شدن ارتباط می‌شود، باید آن را جدی بررسی کرد. همین‌طور اگر توان نوری خارج از محدوده مشخصات باشد یا با نصب همان SFP خطاهای ارتباطی به شکل محسوسی افزایش پیدا کند، احتمال وجود مشکل بیشتر می‌شود.

با این حال، بهتر است قبل از اعلام خرابی SFP، Patch Cord، فیبر، پورت سوئیچ و ماژول سمت مقابل نیز تست شوند. عیب‌یابی درست یعنی بتوانید مشکل SFP را از مشکل سایر اجزای لینک جدا کنید.

چک‌لیست نهایی بررسی سلامت ماژول SFP

پارامتر	چیزی که باید بررسی شود
شناسایی SFP	نمایش صحیح اطلاعات ماژول
Link	پایداری ارتباط
Tx Power	قرار داشتن در محدوده مناسب
Rx Power	مناسب بودن توان دریافتی
Temperature	نبود دمای غیرعادی
Voltage	مقدار مناسب تغذیه
Laser Bias	رفتار طبیعی فرستنده
Interface Errors	نبود افزایش غیرعادی خطا
تست عملی	پایداری لینک در استفاده واقعی

جمع‌بندی

برای بررسی سلامت ماژول SFP نباید فقط به روشن بودن چراغ Link یا شناسایی شدن آن توسط سوئیچ اکتفا کرد. یک تست اصولی باید شامل بررسی مشخصات ماژول، وضعیت Interface، پارامترهای DOM یا DDM، توان ارسال و دریافت، دما، ولتاژ و خطاهای ارتباطی باشد.

در مورد SFPهای دست دوم نیز معمولاً نمی‌توان میزان واقعی ساعات کارکرد را تنها از روی اطلاعات ماژول مشخص کرد. بنابراین مهم‌تر از دانستن سابقه استفاده، این است که SFP در زمان تست چه عملکردی دارد و آیا می‌تواند یک لینک پایدار و بدون خطا ایجاد کند یا خیر. با همین رویکرد می‌توان سلامت ماژول SFP را با دقت بیشتری ارزیابی کرد و ریسک خرید یک ماژول معیوب را کاهش داد.
