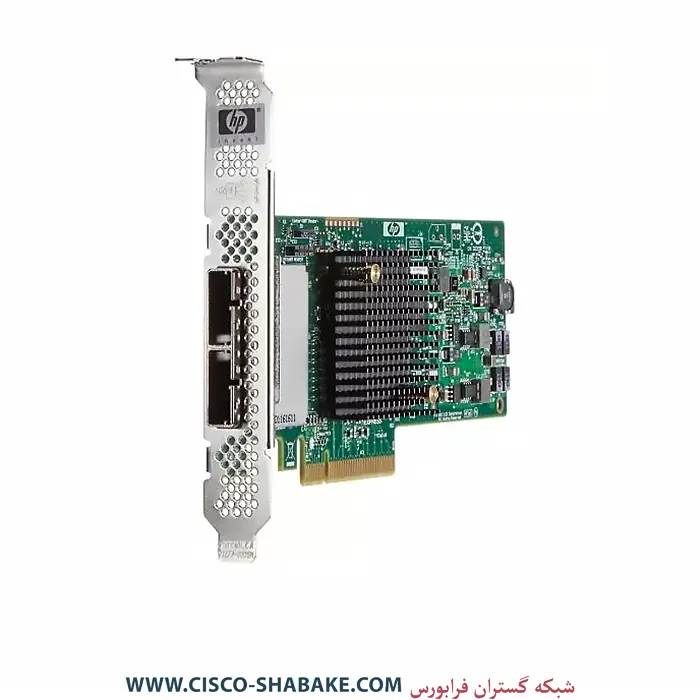

کارت HBA سرور HPE H221 SAS 6G PCIe 3.0 x8 729552-B21
کارت HBA سرور HPE H221 SAS 6G PCIe یکی از کنترلرهای ذخیرهسازی HPE است که برای اتصال سرور به تجهیزات ذخیرهسازی SAS و SATA طراحی شده است. این کارت با رابط PCIe 3.0 x8 و پشتیبانی از SAS 6Gb/s، امکان انتقال اطلاعات با سرعت مناسب و اتصال مستقیم به تجهیزات ذخیرهسازی را فراهم میکند. HPE H221 بهخصوص برای محیطهایی مناسب است که به یک HBA ساده و پرسرعت برای ارتباط با استوریج خارجی، JBOD یا تجهیزات ذخیرهسازی SAS نیاز دارند و استفاده از قابلیتهای پیشرفته RAID برای آنها اولویت اصلی نیست.
کارت HBA سرور HPE H221 SAS 6G PCIe 3.0 x8 با مدل PCIe 3.0 خود دارای هشت لینک فیزیکی SAS با سرعت 6Gb/s است و این لینکها از طریق دو کانکتور خارجی SFF-8088 در اختیار سیستم قرار میگیرند. این ساختار به مدیر شبکه یا سرور اجازه میدهد تجهیزات ذخیرهسازی خارجی را با پهنای باند مناسب به سرور متصل کند. H221 همچنین امکان استفاده ترکیبی از درایوهای SAS و SATA را فراهم میکند و با سرورهای HPE ProLiant سازگاری و یکپارچگی مناسبی دارد.
کارت HBA سرور HPE H221 SAS 6G PCIe چیست؟
HBA یا Host Bus Adapter قطعهای است که ارتباط میان سرور و تجهیزات ذخیرهسازی را برقرار میکند. برخلاف بسیاری از کنترلرهای RAID که وظیفه مدیریت آرایههای RAID، کش و قابلیتهای حفاظتی داده را بر عهده دارند، HBA بیشتر برای فراهمکردن یک مسیر مستقیم و کارآمد میان سیستم و دیسکها یا تجهیزات ذخیرهسازی استفاده میشود.
کارت HBA سرور HPE H221 SAS 6G در خانواده HBAهای SAS قرار میگیرد و برای اتصال تجهیزات ذخیرهسازی SAS و SATA طراحی شده است. نسخه PCIe 3.0 این کارت از رابط PCI Express نسل سوم با عرض x8 استفاده میکند و هر لینک SAS آن تا 6Gb/s سرعت انتقال دارد. HPE مجموع پهنای باند تئوری هشت لینک SAS را تا 48Gb/s اعلام کرده است.
رابط SAS 6Gb/s در HPE H221
یکی از مهمترین ویژگیهای کارت HBA سرور HPE H221 SAS 6G PCIe، پشتیبانی از فناوری SAS با سرعت 6Gb/s است. SAS یا Serial Attached SCSI برای استفاده در محیطهای سروری و سازمانی طراحی شده و نسبت به رابطهای SATA، امکانات و ساختار مناسبتری برای تجهیزات ذخیرهسازی حرفهای ارائه میدهد.
H221 از SAS 6Gb/s و SATA 6Gb/s پشتیبانی میکند؛ بنابراین درایوهای SAS و SATA سازگار را میتوان در سناریوهای مختلف مورد استفاده قرار داد. البته سرعت واقعی انتقال اطلاعات فقط به HBA وابسته نیست و عواملی مانند نوع هارد یا SSD، بکپلین، کابل، استوریج و تعداد درخواستهای ورودی و خروجی نیز روی عملکرد نهایی تأثیر دارند.
پهنای باند کارت HBA سرور HPE H221 SAS 6G PCIe 3.0 x8
کارت HBA سرور HPE H221 SAS 6G دارای هشت لینک فیزیکی SAS است. هر لینک SAS میتواند تا 6Gb/s پهنای باند داشته باشد و در مجموع، پهنای باند تئوری لینکهای SAS به 48Gb/s میرسد. هر کانکتور x4 نیز چهار لینک SAS را در اختیار قرار میدهد و بنابراین هر Wide Port چهار لینکی تا 24Gb/s ظرفیت تئوری دارد.
در سمت سرور نیز H221 PCIe 3.0 از PCIe 3.0 x8 استفاده میکند. HPE پهنای باند تئوری رابط PCIe این مدل را 8GT/s برای هر lane اعلام کرده است. این موضوع باعث میشود رابط PCIe برای استفاده از ظرفیت ارتباطی HBA مناسب باشد.
تفاوت H221 PCIe 3.0 با H221 معمولی
هنگام خرید کارت HBA سرور HPE H221 SAS 6G باید به نسخه کارت توجه کرد، زیرا HPE مدل H221 PCIe 3.0 را در کنار نسخه قدیمیتر H221 با PCIe 2.0 معرفی کرده است. مدل موردنظر در این محصول، نسخه PCIe 3.0 است که از PCIe Gen3 x8 استفاده میکند، در حالی که نسخه قدیمی H221 از PCIe 2.0 x8 بهره میبرد. بنابراین اگر هدف استفاده از پهنای باند بالاتر در سمت PCIe باشد، نسخه PCIe 3.0 انتخاب مناسبتری است. شماره قطعه نیز برای تشخیص دقیق نسخه اهمیت دارد؛ HPE برای H221 PCIe 3.0 شماره Option Part Number برابر با 729552-B21 را اعلام کرده است.
کانکتورهای کارت HBA سرور HPE H221 SAS 6G PCIe
کارت HBA سرور HPE H221 SAS 6G دارای دو کانکتور خارجی SFF-8088 یا Mini-SAS است. هر کانکتور شامل چهار لینک SAS است و مجموعاً هشت لینک فیزیکی SAS در اختیار کارت قرار میدهد. این طراحی H221 را برای اتصال به استوریجهای خارجی، JBOD و تجهیزات دارای رابط Mini-SAS مناسب میکند.
برای اتصال صحیح کارت به تجهیزات ذخیرهسازی باید علاوه بر نوع کانکتور، نوع کابل Mini-SAS و ساختار پورتهای سمت استوریج نیز بررسی شود. استفاده از کابل نامناسب یا اشتباه گرفتن پورتهای داخلی و خارجی میتواند باعث شود سرور تجهیزات ذخیرهسازی را شناسایی نکند.
کاربردهای کارت HBA سرور HPE H221 SAS 6G PCIe
یکی از اصلیترین کاربردهای کارت HBA سرور HPE H221 SAS 6G اتصال سرورهای HPE ProLiant به تجهیزات ذخیرهسازی خارجی است. این کارت میتواند در سناریوهایی که ظرفیت داخلی سرور کافی نیست و نیاز به گسترش فضای ذخیرهسازی وجود دارد، مورد استفاده قرار گیرد. اتصال به JBOD یکی دیگر از کاربردهای مهم H221 است. در این حالت، سرور از طریق HBA به محفظهای شامل چندین هارد یا SSD متصل میشود و امکان افزایش ظرفیت ذخیرهسازی بدون اضافهکردن تعداد زیادی درایو به شاسی اصلی سرور فراهم میشود.
کارت HBA سرور HPE H221 SAS 6G همچنین برای اتصال به برخی سیستمهای ذخیرهسازی HPE از جمله خانواده P2000 G3 MSA طراحی و پشتیبانی شده است. HPE این کارت را بهصورت یک راهکار یکپارچه با سرورهای ProLiant و نرمافزارهای مدیریتی خود معرفی کرده است.
چه زمانی HBA بهتر از RAID Controller است؟
انتخاب میان HBA و RAID Controller به نیاز زیرساخت بستگی دارد. اگر هدف اصلی ایجاد یک مسیر ارتباطی مستقیم میان سرور و دیسکها یا استوریج باشد و مدیریت RAID در لایه دیگری انجام شود، HBA انتخاب مناسبی است. در مقابل، زمانی که سرور باید آرایه RAID را مدیریت کند، قابلیتهایی مانند RAID 1، RAID 5 یا RAID 10 مورد نیاز باشد یا امکاناتی مانند کش و قابلیتهای پیشرفته مدیریت ذخیرهسازی اهمیت داشته باشند، کنترلرهای Smart Array گزینه مناسبتری هستند.
بنابراین کارت HBA سرور HPE H221 SAS 6G را نباید صرفاً بهعنوان یک کنترلر RAID ارزانتر در نظر گرفت. فلسفه طراحی آن فراهمکردن اتصال SAS/SATA و انتقال داده میان سرور و تجهیزات ذخیرهسازی است.
مزایای کارت HBA سرور HPE H221 SAS 6G PCIe 3.0 x8
یکی از مزیتهای اصلی کارت HBA سرور HPE H221 SAS 6G ، برخورداری از هشت لینک SAS است که ظرفیت ارتباطی مناسبی برای اتصال تجهیزات ذخیرهسازی خارجی فراهم میکند. پشتیبانی همزمان از SAS و SATA نیز انعطافپذیری بیشتری هنگام انتخاب دیسکها در اختیار کاربر قرار میدهد.
استفاده از PCIe 3.0 x8 در نسخه موردنظر نیز نسبت به مدل PCIe 2.0 پهنای باند بیشتری در سمت Host فراهم میکند. طراحی Low Profile و High Profile با براکت مناسب نیز امکان استفاده از کارت در شاسیهای مختلف را سادهتر میکند. ابعاد خود کارت، بدون درنظرگرفتن براکت، حدود 16.8 × 6.86 × 1.6 سانتیمتر است.
نکات مهم هنگام خرید و نصب HPE H221
پیش از خرید کارت HBA سرور HPE H221 SAS 6G PCIe باید مدل دقیق کارت و نسخه PCIe بررسی شود. همچنین بهتر است سازگاری کارت با مدل سرور، نوع بکپلین، نوع استوریج و کابل مورد استفاده بررسی شود. از طرف دیگر، وجود کانکتور SFF-8088 به این معنی نیست که هر کابل Mini-SAS بدون بررسی میتواند مورد استفاده قرار گیرد. نوع کابل و نحوه اتصال آن باید با پورت HBA و تجهیز ذخیرهسازی مطابقت داشته باشد.
در کارتهای دست دوم نیز بررسی وضعیت کانکتورها، سلامت PCB، براکت و Firmware اهمیت دارد. اگر کارت در زمان بوت توسط سرور شناسایی نشود، بررسی Slot PCIe، کابل، بکپلین و Firmware میتواند بخش مهمی از فرآیند عیبیابی باشد.
مقایسه HPE H221 با HPE H222، H240 و H241
برای انتخاب دقیقتر، کارت HBA سرور HPE H221 SAS 6G را میتوان با چند HBA دیگر HPE مقایسه کرد. H222 نیز در رده HBAهای SAS 6Gb/s قرار دارد، در حالی که H240 و H241 از نسل جدیدتر Smart HBAهای HPE با SAS 12Gb/s هستند. H240 برای اتصال داخلی و H241 برای اتصال خارجی طراحی شدهاند.
| ویژگی | HPE H221 | HPE H222 | HPE H240 | HPE H241 |
|---|---|---|---|---|
| نوع محصول | SAS HBA | SAS HBA | Smart HBA | Smart HBA |
| رابط SAS | 6Gb/s | 6Gb/s | 12Gb/s | 12Gb/s |
| رابط SATA | 6Gb/s | 6Gb/s | 6Gb/s | 6Gb/s |
| رابط Host | PCIe 3.0 x8 | PCIe 3.0 x8 | PCIe Gen3 x8 | PCIe Gen3 x8 |
| تعداد لینک SAS | 8 | 8 | 8 | 8 |
| نوع اتصال | خارجی | داخلی و خارجی | داخلی | خارجی |
| کانکتور | 2× SFF-8088 | Mini-SAS داخلی/خارجی | Mini-SAS HD داخلی | 2× پورت خارجی x4 |
| RAID | HBA | HBA | RAID 0/1/5/10 | RAID 0/1/5/10 |
| HBA Mode | دارد | دارد | دارد | دارد |
| کاربرد اصلی | استوریج و JBOD خارجی | اتصال داخلی/خارجی | ذخیرهسازی داخلی | JBOD و استوریج خارجی |
| پشتیبانی از Tape | بسته به پیکربندی | دارد | دارد | دارد |
| مناسب برای | محیطهای SAS 6G | سرورهای دارای نیاز اتصال ترکیبی | زیرساخت SAS 12G داخلی | زیرساخت SAS 12G خارجی |
H221 در مقایسه با H222
هر دو کارت از SAS 6Gb/s و PCIe 3.0 x8 استفاده میکنند، اما نوع اتصال آنها یکسان نیست. H221 بهطور مشخص روی اتصال خارجی از طریق دو پورت SFF-8088 تمرکز دارد، در حالی که H222 برای سناریوهای داخلی و خارجی طراحی شده است. بنابراین انتخاب میان این دو بیشتر به نوع بکپلین و محل قرارگیری تجهیزات ذخیرهسازی بستگی دارد.
H221 در مقایسه با H240
H240 از نسل جدیدتر Smart HBAهای HPE محسوب میشود و از SAS 12Gb/s و SATA 6Gb/s پشتیبانی میکند. در مقابل، H221 مبتنی بر SAS 6Gb/s است و برای اتصال خارجی طراحی شده است. H240 دارای دو پورت x4 داخلی است و علاوه بر HBA Mode، قابلیت RAID ساده نیز ارائه میدهد. بنابراین برای سروری که به اتصال داخلی SAS 12G و قابلیت RAID نیاز دارد، H240 انتخاب پیشرفتهتری است.
H221 در مقایسه با H241
H241 نیز مانند H221 برای اتصال خارجی کاربرد دارد، اما از SAS 12Gb/s پشتیبانی میکند و قابلیتهای Smart HBA مانند HBA Mode و Simple RAID را ارائه میدهد. بنابراین اگر زیرساخت ذخیرهسازی از SAS 12G پشتیبانی کند و کاربر به امکانات RAID نیز نیاز داشته باشد، H241 نسبت به H221 گزینه کاملتری محسوب میشود. در مقابل، H221 برای زیرساختهای SAS 6G و سناریوهایی که HBA ساده کافی است، انتخاب اقتصادیتر و متناسبتری خواهد بود.
نکته کاربردی برای انتخاب HPE H221
اگر سرور شما دارای استوریج خارجی یا JBOD با رابط SAS 6G است و به دنبال یک HBA ساده برای برقراری ارتباط مستقیم با تجهیزات ذخیرهسازی هستید، کارت HBA سرور HPE H221 SAS 6G میتواند گزینه مناسبی باشد. اما اگر استوریج شما SAS 12G است، بهتر است قبل از خرید به سراغ HBAهای 12Gb/s مانند H240 یا H241 بروید تا محدودیت سرعت HBA باعث کاهش ظرفیت رابط ذخیرهسازی نشود.
همچنین اگر قصد استفاده از RAID سختافزاری را دارید، انتخاب H221 منطقی نیست و باید کنترلر Smart Array متناسب با سرور و نوع بکپلین انتخاب شود.
مشخصات فنی کارت HBA سرور HPE H221 SAS 6G PCIe
| مشخصه | مقدار |
|---|---|
| برند | HPE |
| مدل | H221 |
| نوع محصول | Host Bus Adapter |
| رابط Host | PCIe 3.0 x8 |
| نسل PCIe | PCI Express Gen3 |
| سرعت SAS | 6Gb/s |
| سرعت SATA | 6Gb/s |
| تعداد لینک فیزیکی SAS | 8 |
| تعداد پورت | 2 پورت x4 |
| کانکتور | SFF-8088 Mini-SAS |
| پهنای باند تئوری SAS | تا 48Gb/s |
| پهنای باند هر لینک SAS | 6Gb/s |
| پهنای باند هر x4 Wide Port | 24Gb/s |
| نرخ انتقال هر پورت | 600MB/s بهصورت تئوری برای هر لینک |
| نوع اتصال | External |
| پشتیبانی از SAS | دارد |
| پشتیبانی از SATA | دارد |
| پشتیبانی از ترکیب SAS و SATA | دارد |
| Form Factor | PCIe |
| براکت | Low Profile / High Profile |
| آدرسدهی حافظه | 64-bit |
| Firmware | حافظه Flash قابل ارتقا |
| ظرفیت اعلامشده SAS | تا 288TB |
| ظرفیت اعلامشده SATA | تا 192TB |
| ابعاد بدون براکت | 16.8 × 6.86 × 1.6 سانتیمتر |
| Part Number نسخه PCIe 3.0 | 729552-B21 |
| کاربرد اصلی | اتصال سرور به Storage و JBOD خارجی |
| نسل مناسب سرور | عمدتاً HPE ProLiant نسلهای سازگار |
| حالت عملکرد | HBA |
| RAID سختافزاری پیشرفته | ندارد |
این مشخصات بر اساس QuickSpecs و مستندات HPE برای H221 PCIe 3.0 تنظیم شدهاند. ظرفیت نهایی قابل استفاده نیز به تجهیزات ذخیرهسازی، پیکربندی و محدودیتهای سیستم بستگی دارد.
سوالات متداول درباره کارت HBA سرور HPE H221 SAS 6G PCIe
- آیا کارت HBA سرور HPE H221 SAS 6G برای اتصال هارد SATA مناسب است؟
بله. کارت HBA سرور HPE H221 SAS 6G علاوه بر SAS 6Gb/s از SATA 6Gb/s نیز پشتیبانی میکند و میتوان از درایوهای SATA سازگار در ساختار ذخیرهسازی استفاده کرد.
- آیا کارت HBA سرور HPE H221 SAS 6G با SSDهای SAS کار میکند؟
بله. در صورت سازگاری SSD با زیرساخت SAS و سرور، H221 میتواند برای اتصال SSDهای SAS مورد استفاده قرار گیرد؛ البته سرعت نهایی به نسل رابط SSD نیز وابسته است.
- آیا کارت HBA سرور HPE H221 SAS 6G روی سرورهای غیر HPE هم کار میکند؟
از نظر فنی کارتهای PCIe HBA ممکن است روی برخی سرورهای غیر HPE نیز شناسایی شوند، اما سازگاری رسمی، Firmware و عملکرد صحیح باید برای مدل دقیق سرور بررسی شود.
- آیا کارت HBA سرور HPE H221 SAS 6G از NVMe پشتیبانی میکند؟
خیر. کارت HBA سرور HPE H221 SAS 6G برای SAS و SATA طراحی شده و کنترلر NVMe محسوب نمیشود. برای اتصال NVMe باید از سختافزار و معماری PCIe/NVMe سازگار استفاده شود.
- آیا کارت HBA سرور HPE H221 SAS 6G برای VMware مناسب است؟
در صورت پشتیبانی نسخه VMware، سرور و درایور مربوطه، HBAهای SAS میتوانند در زیرساختهای مجازیسازی استفاده شوند. با این حال باید Compatibility List مربوط به نسخه موردنظر بررسی شود.
- آیا کارت HBA سرور HPE H221 SAS 6G برق موردنیاز هاردها را تأمین میکند؟
خیر. H221 مسیر ارتباطی داده میان سرور و تجهیزات ذخیرهسازی را فراهم میکند. برق هاردها معمولاً توسط بکپلین، شاسی یا Enclosure تأمین میشود.
- تفاوت HBA و RAID Controller در چیست؟
HBA عمدتاً برای ایجاد ارتباط مستقیم میان Host و Storage استفاده میشود، در حالی که RAID Controller علاوه بر ارتباط با دیسکها، وظایفی مانند ساخت و مدیریت آرایه RAID و در مدلهای خاص استفاده از Cache را نیز بر عهده دارد.
- آیا برای کارت HBA سرور HPE H221 SAS 6G به کابل خاصی نیاز است؟
بله. به دلیل استفاده از کانکتورهای SFF-8088 باید کابل Mini-SAS مناسب با پورت HBA و تجهیز ذخیرهسازی انتخاب شود. نوع دقیق کابل به کانکتور سمت مقابل نیز بستگی دارد.
- آیا کارت HBA سرور HPE H221 SAS 6G از RAID 5 پشتیبانی میکند؟
H221 یک HBA است و نباید آن را با Smart Array Controllerهایی که قابلیت RAID سختافزاری دارند اشتباه گرفت. اگر RAID 5 سختافزاری نیاز دارید، باید کنترلر مناسب دیگری انتخاب شود.
- آیا کارت HBA سرور HPE H221 SAS 6G برای افزایش فضای ذخیرهسازی سرور مناسب است؟
بله. یکی از کاربردهای اصلی H221 اتصال سرور به Enclosure یا JBOD خارجی و افزایش ظرفیت ذخیرهسازی است، بهخصوص در محیطهایی که تجهیزات خارجی از SAS 6Gb/s استفاده میکنند.
