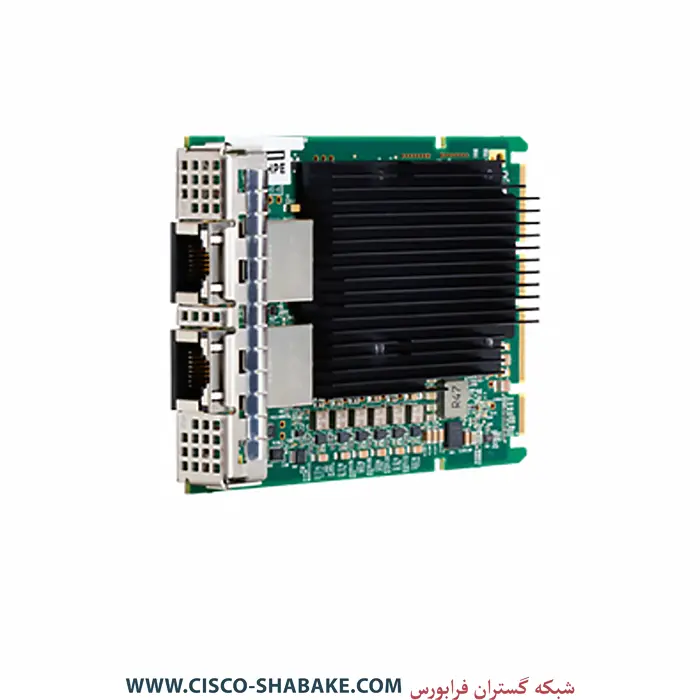

کارت شبکه سرور HPE Broadcom BCM57416 10GbE 2-Port BASE-T OCP3 P10097-B21
در سرورهای امروزی، سرعت و پایداری ارتباط شبکه تأثیر مستقیمی بر عملکرد سرویس‌ها، ماشین‌های مجازی، انتقال اطلاعات و دسترسی کاربران دارد. زمانی که یک سرور HP برای پردازش حجم زیادی از داده یا اجرای سرویس‌های سازمانی استفاده می‌شود، رابط شبکه داخلی سرور ممکن است پاسخگوی نیازهای شبکه نباشد. در چنین شرایطی استفاده از یک آداپتور شبکه پرسرعت می‌تواند ظرفیت ارتباطی سرور را افزایش دهد. کارت شبکه سرور HPE Broadcom BCM57416 یکی از گزینه‌های حرفه‌ای HPE برای ایجاد ارتباط 10GbE از طریق رابط BASE-T است که با دو پورت شبکه RJ-45 و فرم‌فکتور OCP 3.0 طراحی شده است. این کارت با شماره قطعه P10097-B21 شناخته می‌شود و برای سرورهای سازگار HPE گزینه‌ای مناسب برای ارتقای زیرساخت شبکه محسوب می‌شود.
کارت شبکه سرور HPE Broadcom BCM57416 P10097-B21 چیست؟
کارت شبکه سرور HPE Broadcom BCM57416 یک Network Adapter دو پورته با سرعت 10GbE است که از چیپ Broadcom BCM57416 استفاده می‌کند. این مدل در فرم‌فکتور OCP 3.0 ارائه شده و برخلاف کارت‌های شبکه SFP+، برای اتصال به شبکه از پورت‌های BASE-T استفاده می‌کند. هر دو پورت این آداپتور می‌توانند ارتباط 10GbE را فراهم کنند و قابلیت Auto Negotiation نیز امکان کارکرد در سرعت‌های 1GbE و 10GbE را فراهم می‌کند. رابط داخلی کارت PCIe Gen3 x8 است و HPE آن را برای برخی سرورهای نسل Gen10 Plus و Gen11 ارائه کرده است.
استفاده از فرم‌فکتور OCP 3.0 یکی از نکات مهم این محصول است. OCP Adapter مستقیماً در محل مخصوص کارت شبکه در سرورهای سازگار نصب می‌شود و برخلاف کارت‌های Stand-up معمولی، برای نصب به یک اسلات PCIe استاندارد مجزا وابسته نیست. این طراحی می‌تواند به مدیریت بهتر فضای داخلی سرور و استفاده مؤثرتر از اسلات‌های PCIe کمک کند.
ویژگی‌های اصلی کارت شبکه سرور HPE Broadcom BCM57416
مهم‌ترین ویژگی کارت شبکه سرور HPE Broadcom BCM57416 را می‌توان در ترکیب سرعت 10GbE، دو پورت BASE-T، رابط OCP 3.0 و چیپ Broadcom خلاصه کرد. این کارت برای محیط‌هایی طراحی شده که در آن‌ها افزایش پهنای باند شبکه بدون استفاده از ماژول‌های SFP+ اهمیت دارد.
دو پورت 10GbE
این آداپتور دارای دو پورت 10GbE است و مجموع ظرفیت اسمی دو رابط آن به 20Gbps می‌رسد. البته میزان واقعی انتقال داده به شرایط شبکه، نوع ترافیک، تجهیزات مقابل، کابل‌کشی و بار پردازشی سرور بستگی دارد. وجود دو پورت همچنین امکان استفاده از سناریوهای مختلف شبکه مانند اتصال به دو سوئیچ، تفکیک ترافیک یا پیاده‌سازی Redundancy را فراهم می‌کند.
پورت‌های BASE-T و RJ-45
یکی از مهم‌ترین تفاوت‌های کارت شبکه سرور HPE Broadcom BCM57416 با مدل‌های SFP+ استفاده از رابط BASE-T است. در نتیجه برای اتصال آن می‌توان از کابل شبکه مسی سازگار با شبکه 10GbE استفاده کرد و نیازی به خرید ترنسیور SFP+ برای خود کارت وجود ندارد. این موضوع در زیرساخت‌هایی که شبکه مسی از قبل پیاده‌سازی شده، می‌تواند فرایند ارتقا را ساده‌تر کند.
رابط PCIe Gen3 x8
کارت شبکه سرور HPE Broadcom BCM57416 از رابط PCIe Gen3 x8 استفاده می‌کند. پهنای باند این رابط برای یک آداپتور شبکه دو پورته 10GbE مناسب است و امکان انتقال ترافیک شبکه با سرعت بالا بین کارت و سرور را فراهم می‌کند. HPE نیز مشخصات این مدل را به‌صورت PCIe Gen3x8 اعلام کرده است.
فرم‌فکتور OCP 3.0
کارت شبکه سرور HPE Broadcom BCM57416 P10097-B21 یک کارت OCP 3.0 است. این نکته هنگام خرید اهمیت زیادی دارد، زیرا سازگاری فیزیکی و پشتیبانی سرور از OCP 3.0 باید قبل از نصب بررسی شود. بنابراین صرفاً داشتن یک سرور HPE به معنای سازگاری قطعی با این کارت نیست و باید مدل دقیق سرور و پلتفرم آن بررسی شود.
پشتیبانی از سرعت‌های 1GbE و 10GbE
کارت شبکه سرور HPE Broadcom BCM57416 تنها برای اتصال‌های 10GbE محدود نیست. طبق مشخصات HPE، Auto Negotiation آن سرعت‌های 1Gb و 10Gb را پشتیبانی می‌کند. این ویژگی باعث می‌شود کارت در شبکه‌هایی که هنوز تمام تجهیزات به 10GbE ارتقا پیدا نکرده‌اند نیز انعطاف‌پذیری بیشتری داشته باشد.
قابلیت‌های مدیریتی و Boot
کارت شبکه سرور HPE Broadcom BCM57416 از UEFI PXE Boot و Legacy BIOS PXE Boot پشتیبانی می‌کند. همچنین IPv4 و IPv6 و UEFI iSCSI Remote Boot در مشخصات HPE برای این خانواده از آداپتورها ذکر شده است. این قابلیت‌ها باعث می‌شوند آداپتور تنها یک رابط ساده برای انتقال داده نباشد و بتواند در سناریوهای حرفه‌ای‌تر مربوط به بوت شبکه و زیرساخت سرور نیز استفاده شود.
مزایای استفاده از کارت شبکه سرور HPE Broadcom BCM57416
مهم‌ترین مزیت کارت شبکه سرور HPE Broadcom BCM57416 افزایش ظرفیت شبکه سرور بدون نیاز به استفاده از کارت شبکه Stand-up در یک اسلات PCIe معمولی است. استفاده از OCP 3.0 باعث می‌شود اسلات‌های توسعه سرور برای تجهیزات دیگری مانند HBA، RAID Controller یا کارت‌های پرسرعت دیگر آزاد بمانند.
مزیت دیگر این کارت استفاده از BASE-T است. در بسیاری از شبکه‌های سازمانی، دیتاسنترها و اتاق‌های سرور، کابل‌کشی مسی همچنان بخش مهمی از زیرساخت شبکه است. بنابراین استفاده از یک آداپتور 10GbE مسی می‌تواند نسبت به راهکارهای مبتنی بر SFP+ برای بعضی پروژه‌ها ساده‌تر باشد.
دو پورته بودن نیز انعطاف بیشتری در طراحی شبکه ایجاد می‌کند. برای مثال می‌توان یک پورت را به شبکه اصلی و پورت دیگر را به شبکه‌ای مجزا اختصاص داد یا از دو لینک برای طراحی‌های Redundant استفاده کرد؛ البته نحوه پیاده‌سازی این قابلیت به سیستم‌عامل، درایور و پیکربندی شبکه نیز بستگی دارد.
کارت شبکه سرور HPE Broadcom BCM57416 برای چه کاربردهایی مناسب است؟
این کارت برای محیط‌هایی مناسب است که سرور به پهنای باند بالاتر از 1GbE نیاز دارد. سرورهای مجازی‌سازی یکی از مهم‌ترین کاربردهای آن هستند، زیرا چندین ماشین مجازی می‌توانند به‌صورت هم‌زمان حجم زیادی از ترافیک شبکه ایجاد کنند. در سرورهای فایل و Storage نیز ارتباط 10GbE می‌تواند زمان انتقال فایل‌های حجیم را کاهش دهد. در محیط‌هایی که سرور با NAS، Storage Server یا سایر سرورهای شبکه ارتباط پرحجم دارد، افزایش سرعت لینک شبکه می‌تواند گلوگاه ارتباطی را کاهش دهد.
از دیگر کاربردهای این کارت می‌توان به سرورهای Database، Application Server، Backup Server، سرورهای مورد استفاده در زیرساخت‌های ابری و محیط‌های دیتاسنتری اشاره کرد. در این سناریوها معمولاً افزایش پهنای باند شبکه به اندازه پردازنده یا حافظه اهمیت پیدا می‌کند.
نکته مهم در انتخاب کابل و سوئیچ
برای استفاده واقعی از سرعت 10GbE، تنها نصب کارت شبکه کافی نیست. سوئیچ شبکه نیز باید از 10GbE پشتیبانی کند و کابل‌کشی نیز باید متناسب با استاندارد شبکه انتخاب شود. استفاده از کابل یا تجهیزات نامناسب می‌تواند باعث شود لینک با سرعت پایین‌تر از ظرفیت کارت برقرار شود. در شبکه‌های BASE-T باید به کیفیت کابل، طول مسیر و مشخصات پورت سوئیچ توجه شود. همچنین اگر دو پورت کارت به دو سوئیچ مختلف متصل شوند، تنظیمات مربوط به Teaming، Bonding یا قابلیت‌های Redundancy باید بر اساس سیستم‌عامل و معماری شبکه انجام شود.
کارت شبکه سرور HPE Broadcom BCM57416 در برابر مدل‌های مشابه HPE
برای انتخاب دقیق‌تر، مقایسه P10097-B21 با چند آداپتور Broadcom دیگر HPE مفید است. مدل BCM57412 با شماره P26256-B21 یک کارت 10GbE دو پورته با SFP+ است، در حالی که BCM57414 P10115-B21 دو پورت 10/25GbE با SFP28 ارائه می‌دهد. مدل BCM57504 P26269-B21 نیز چهار پورت 10/25GbE دارد و از PCIe Gen4 x16 استفاده می‌کند. بنابراین هرکدام برای سطح متفاوتی از نیاز شبکه طراحی شده‌اند.
| ویژگی | BCM57416 P10097-B21 | BCM57412 P26256-B21 | BCM57414 P10115-B21 | BCM57504 P26269-B21 |
|---|---|---|---|---|
| سازنده چیپ | Broadcom | Broadcom | Broadcom | Broadcom |
| مدل چیپ | BCM57416 | BCM57412 | BCM57414 | BCM57504 |
| تعداد پورت | 2 | 2 | 2 | 4 |
| حداکثر سرعت هر پورت | 10GbE | 10GbE | 25GbE | 25GbE |
| رابط شبکه | BASE-T | SFP+ | SFP28 | SFP28 |
| نوع پورت | RJ-45 | SFP+ | SFP28 | SFP28 |
| فرم‌فکتور | OCP 3.0 | OCP 3.0 | OCP 3.0 | OCP 3.0 |
| رابط Bus | PCIe Gen3 x8 | PCIe Gen3 x8 | PCIe Gen3 x8 | PCIe Gen4 x16 |
| Auto Negotiation | 1Gb/10Gb | 1Gb/10Gb | 1Gb/10Gb/25Gb | 10Gb/25Gb |
| UEFI PXE | دارد | دارد | دارد | دارد |
| Legacy BIOS PXE | دارد | دارد | دارد | دارد |
| iSCSI Remote Boot | UEFI | UEFI | UEFI | UEFI |
| مناسب برای | شبکه مسی 10GbE | شبکه فیبر 10GbE | شبکه 10/25GbE | شبکه پرظرفیت 10/25GbE |
| نقطه قوت اصلی | 10GbE با RJ-45 | 10GbE با SFP+ | ارتقا تا 25GbE | چهار پورت و PCIe Gen4 |
اطلاعات اصلی این مقایسه بر اساس مشخصات رسمی HPE برای آداپتورهای Broadcom ارائه شده است.
BCM57416 یا BCM57412؛ کدام گزینه بهتر است؟
اگر زیرساخت شبکه شما بر پایه کابل مسی و RJ-45 است، BCM57416 انتخاب منطقی‌تری خواهد بود. در مقابل، BCM57412 P26256-B21 از SFP+ استفاده می‌کند و برای زیرساخت‌هایی که تجهیزات فیبر یا DAC دارند مناسب‌تر است. هر دو مدل دو پورت 10GbE و رابط PCIe Gen3 x8 دارند، اما نوع اتصال شبکه تفاوت اصلی آن‌هاست.
BCM57416 یا BCM57414؛ تفاوت در چیست؟
BCM57414 P10115-B21 از نظر قابلیت ارتقا گزینه پیشرفته‌تری محسوب می‌شود، زیرا دو پورت SFP28 دارد و از سرعت‌های 10 و 25GbE پشتیبانی می‌کند. در مقابل، BCM57416 برای شبکه 10GbE BASE-T طراحی شده است. بنابراین اگر شبکه شما RJ-45 و حداکثر سرعت مورد نیاز 10GbE است، BCM57416 انتخاب مناسب‌تری است؛ اما اگر هدف ایجاد زیرساخت 25GbE باشد، BCM57414 انعطاف بیشتری دارد.
BCM57416 یا BCM57504؛ برای چه پروژه‌ای؟
BCM57504 P26269-B21 چهار پورت 10/25GbE و رابط PCIe Gen4 x16 دارد و از نظر ظرفیت و تعداد پورت یک سطح بالاتر از BCM57416 قرار می‌گیرد. بنابراین برای پروژه‌هایی که تعداد لینک بیشتر یا شبکه 25GbE نیاز دارند، گزینه قدرتمندتری است. در مقابل، BCM57416 برای پروژه‌های 10GbE مبتنی بر کابل مسی، راهکار ساده‌تر و هدفمندتری محسوب می‌شود.
دو نکته کاربردی قبل از خرید کارت شبکه سرور HPE Broadcom BCM57416
اول اینکه حتماً مدل دقیق سرور HPE را بررسی کنید. فرم‌فکتور OCP 3.0 به این معنی است که کارت باید در سروری نصب شود که محل و پشتیبانی لازم برای OCP 3.0 را داشته باشد. دوم اینکه شماره قطعه را با دقت بررسی کنید. P10097-B21 مربوط به نسخه BCM57416 با دو پورت BASE-T و فرم‌فکتور OCP 3.0 است. مدل‌های مشابه BCM57416 وجود دارند که فرم‌فکتور Stand-up دارند و نباید هنگام خرید با P10097-B21 اشتباه گرفته شوند. HPE برای نسخه Stand-up همین چیپ، شماره P26253-B21 را معرفی می‌کند.
مشخصات فنی کارت شبکه سرور HPE Broadcom BCM57416
| مشخصه | مقدار |
|---|---|
| برند | HPE / Broadcom |
| مدل چیپ | Broadcom BCM57416 |
| شماره قطعه | P10097-B21 |
| نوع محصول | Ethernet Network Adapter |
| سرعت شبکه | 10GbE |
| تعداد پورت | 2 |
| نوع پورت | BASE-T |
| کانکتور | RJ-45 |
| فرم‌فکتور | OCP 3.0 |
| رابط Bus | PCIe Gen3 x8 |
| سرعت‌های قابل پشتیبانی | 1GbE و 10GbE |
| Auto Negotiation | دارد |
| پروتکل‌های IP | IPv4 / IPv6 |
| UEFI PXE Boot | دارد |
| Legacy BIOS PXE Boot | دارد |
| iSCSI Remote Boot | UEFI |
| مصرف توان معمول | 14.6W |
| حداکثر مصرف توان | 16.1W |
| سازنده کنترلر | Broadcom |
| کاربرد اصلی | اتصال شبکه پرسرعت 10GbE |
| نوع نصب | OCP 3.0 |
| مناسب برای | سرورهای HPE سازگار با OCP 3.0 |
مشخصات فوق بر اساس دیتاشیت و QuickSpecs رسمی HPE برای P10097-B21 است. HPE مصرف توان معمول این مدل را 14.6 وات و حداکثر آن را 16.1 وات اعلام کرده است.
جمع‌بندی
کارت شبکه سرور HPE Broadcom BCM57416 P10097-B21 یک آداپتور دو پورته 10GbE است که برای سرورهای HPE مجهز به OCP 3.0 طراحی شده است. استفاده از چیپ Broadcom BCM57416، دو پورت BASE-T با کانکتور RJ-45، رابط PCIe Gen3 x8 و پشتیبانی از سرعت‌های 1GbE و 10GbE، این مدل را به گزینه‌ای کاربردی برای ارتقای شبکه سرور تبدیل می‌کند.
مهم‌ترین مزیت آن برای سازمان‌هایی است که می‌خواهند از سرعت 10GbE استفاده کنند اما زیرساخت شبکه آن‌ها بر پایه کابل مسی و RJ-45 قرار دارد. از طرف دیگر، OCP 3.0 بودن کارت باعث می‌شود بتوان از اسلات‌های PCIe سرور برای سایر تجهیزات توسعه استفاده کرد. با این حال، پیش از خرید باید سازگاری P10097-B21 با مدل دقیق سرور، نوع OCP موجود و زیرساخت شبکه بررسی شود. اگر هدف شبکه 10GbE مسی باشد، کارت شبکه سرور HPE Broadcom BCM57416 می‌تواند انتخابی متناسب با این نیاز باشد.
سوالات متداول درباره کارت شبکه سرور HPE Broadcom BCM57416
- کارت شبکه سرور HPE Broadcom BCM57416 چند پورت دارد؟
این مدل دارای دو پورت شبکه 10GbE است. - آیا کارت شبکه سرور HPE Broadcom BCM57416 از کابل شبکه معمولی استفاده می‌کند؟
این کارت از رابط BASE-T و کانکتور RJ-45 استفاده می‌کند، اما برای دستیابی به سرعت 10GbE باید کابل و تجهیزات شبکه مناسب 10GbE استفاده شوند. - آیا کارت کارت شبکه سرور HPE Broadcom BCM57416 روی هر سرور HPE نصب می‌شود؟
خیر. P10097-B21 یک آداپتور OCP 3.0 است و باید سازگاری آن با مدل و نسل دقیق سرور بررسی شود. - آیا کارت شبکه سرور HPE Broadcom BCM57416 از 25GbE پشتیبانی می‌کند؟
خیر. حداکثر سرعت این مدل 10GbE است. برای 25GbE باید سراغ آداپتورهایی مانند BCM57414 یا BCM57504 رفت. - تفاوت کارت شبکه سرور HPE Broadcom BCM57416 با کارت شبکه 10Gb SFP+ چیست؟
BCM57416 از BASE-T و RJ-45 استفاده می‌کند، در حالی که کارت‌های SFP+ برای اتصال به ماژول SFP+، DAC یا تجهیزات فیبر سازگار طراحی شده‌اند. - آیا می‌توان از دو پورت کارت شبکه سرور HPE Broadcom BCM57416 هم‌زمان استفاده کرد؟
بله. هر دو پورت می‌توانند به‌صورت مستقل مورد استفاده قرار بگیرند و بسته به سیستم‌عامل و پیکربندی شبکه می‌توان از قابلیت‌هایی مانند Teaming یا Bonding نیز استفاده کرد. - آیا کارت شبکه سرور HPE Broadcom BCM57416 برای VMware مناسب است؟
این کارت می‌تواند در زیرساخت‌های مجازی‌سازی مورد استفاده قرار گیرد، اما پشتیبانی دقیق باید بر اساس نسخه Hypervisor، مدل سرور و درایور تأیید شود. - آیا کارت شبکه سرور HPE Broadcom BCM57416 برای سرورهای فایل مناسب است؟
بله. اتصال 10GbE برای سرورهایی که حجم زیادی از فایل را میان کاربران، سرورها یا Storage منتقل می‌کنند، می‌تواند نسبت به شبکه 1GbE ظرفیت بسیار بیشتری فراهم کند. - مصرف برق کارت شبکه سرور HPE Broadcom BCM57416 چقدر است؟
طبق مشخصات HPE، مصرف توان معمول این مدل 14.6 وات و حداکثر مصرف اعلام‌شده 16.1 وات است. - شماره قطعه دقیق این کارت چیست؟
شماره قطعه HPE برای Broadcom BCM57416 Ethernet 10Gb 2-port BASE-T OCP3 Adapter برابر با P10097-B21 است.
