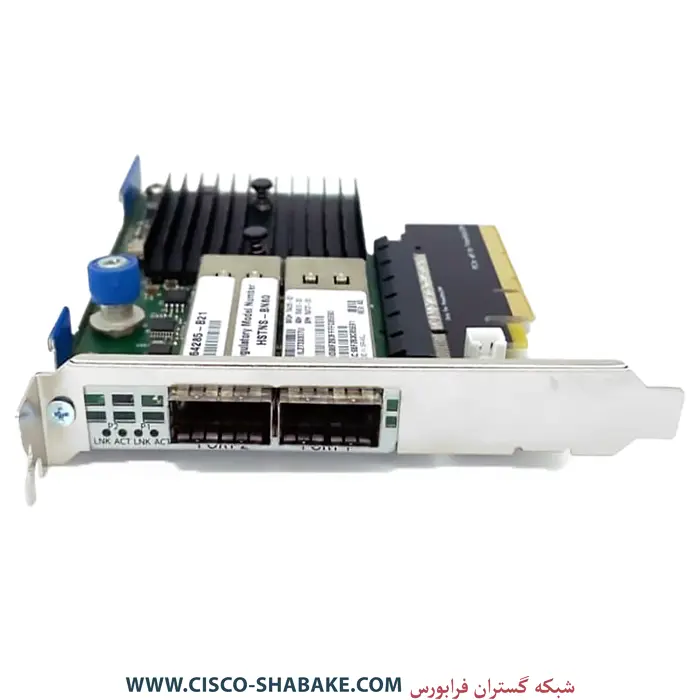

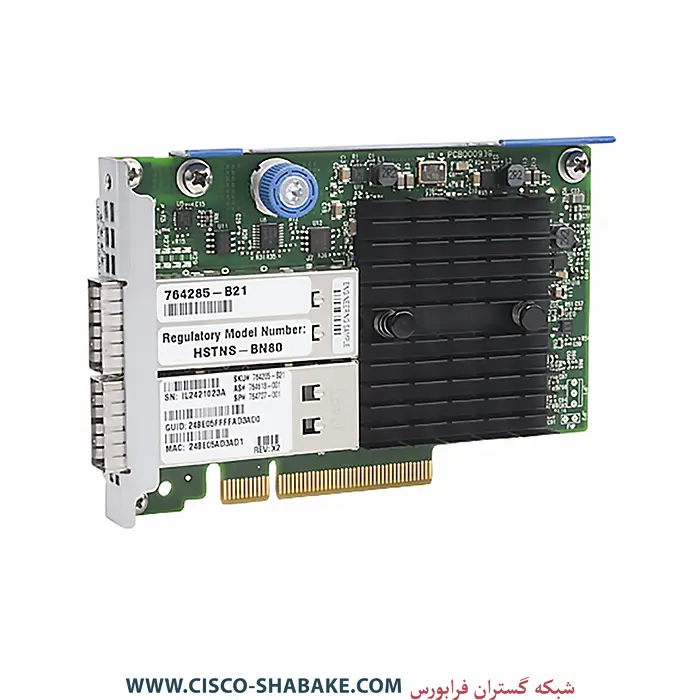

کارت شبکه سرور HPE 544+FLR-QSFP 2x 10/40Gb 764285-B21
کارت شبکه سرور HPE 544+FLR-QSFP یکی از آداپتورهای حرفه‌ای HPE برای سرورهای سازمانی و دیتاسنتری است که با دو پورت QSFP و پشتیبانی از سرعت‌های 10 و 40 گیگابیت بر ثانیه، برای شبکه‌هایی طراحی شده که به پهنای باند بالا و تأخیر پایین نیاز دارند. این کارت با معماری Mellanox ConnectX-3 Pro علاوه بر Ethernet، از فناوری InfiniBand FDR نیز پشتیبانی می‌کند و به همین دلیل در محیط‌های محاسباتی، مجازی‌سازی، ذخیره‌سازی و زیرساخت‌های High Performance کاربرد دارد. پارت نامبر این محصول 764285-B21 است و در خانواده آداپتورهای FlexibleLOM اچ‌پی قرار می‌گیرد.
معرفی کارت شبکه سرور HPE 544+FLR-QSFP
کارت شبکه سرور HPE 544+FLR-QSFP با پارت نامبر 764285-B21 یک Network Adapter دو پورته است که از دو رابط QSFP استفاده می‌کند و قابلیت کار در حالت 40Gb Ethernet و InfiniBand FDR را دارد. این محصول بر پایه Mellanox ConnectX-3 Pro ساخته شده و از رابط PCIe 3.0 استفاده می‌کند. تفاوت مهم نسخه FLR با کارت‌های PCIe معمولی در فرم فکتور و شیوه نصب آن است؛ FLR مخفف FlexibleLOM بوده و برای سرورهای HPE که از این نوع رابط اختصاصی پشتیبانی می‌کنند طراحی شده است.
در حالت Ethernet، هر یک از دو پورت می‌تواند برای ارتباط 40GbE مورد استفاده قرار گیرد و در مجموع امکان ایجاد ظرفیت بالایی برای ارتباط سرور با سوئیچ، Storage یا سایر سرورها فراهم می‌شود. این کارت همچنین برای InfiniBand FDR طراحی شده و در سناریوهایی که ارتباط کم‌تأخیر بین سرورها اهمیت زیادی دارد، مزیت قابل توجهی ارائه می‌دهد.
ویژگی‌های اصلی کارت شبکه HPE 544+FLR-QSFP
یکی از مهم‌ترین ویژگی‌های کارت شبکه سرور HPE 544+FLR-QSFP پشتیبانی از دو پورت QSFP است. QSFP در مقایسه با SFP+ برای ارتباطات با پهنای باند بالاتر طراحی شده و در این کارت امکان استفاده از لینک‌های 40 گیگابیتی را فراهم می‌کند.
ویژگی مهم دیگر، Dual Function بودن کارت است. این محصول فقط یک کارت Ethernet معمولی نیست و می‌تواند در شبکه‌های Ethernet و InfiniBand مورد استفاده قرار گیرد. HPE این مدل را به عنوان آداپتور FDR/Ethernet معرفی کرده است و معماری آن مبتنی بر Mellanox ConnectX-3 Pro است.
کارت شبکه سرور HPE 544+FLR-QSFP از PCI Express 3.0 بهره می‌برد و برای انتقال داده با حجم بالا طراحی شده است. بنابراین استفاده از آن در سرورهایی که ترافیک شبکه زیادی دارند می‌تواند فشار روی رابط‌های شبکه با سرعت پایین‌تر را کاهش دهد.
نکته مهم درباره پشتیبانی از سرعت 10GbE
یکی از نکات مهم هنگام خرید کارت شبکه سرور HPE 544+FLR-QSFP این است که عبارت 10/40Gb به این معنی نیست که هر دو پورت مستقیماً مانند یک پورت SFP+ معمولی به ماژول 10Gb متصل می‌شوند. طبق مستندات HPE، برای استفاده از 10Gb Ethernet در این خانواده، به آداپتور QSFP به SFP+ با پارت نامبر 655874-B21 نیاز است. بنابراین قبل از خرید باید نوع پورت سوئیچ، کابل، ترنسیور و آداپتور مورد استفاده بررسی شود.
اگر زیرساخت شما کاملاً 40GbE است، استفاده مستقیم از QSFP و تجهیزات سازگار معمولاً انتخاب ساده‌تری است. اما اگر قصد اتصال این کارت به تجهیزات 10Gb SFP+ را دارید، باید سازگاری QSFP-to-SFP+ و نوع کابل یا ترنسیور را در نظر بگیرید.
کاربرد کارت شبکه سرور HPE 544+FLR-QSFP در دیتاسنتر
کارت شبکه سرور HPE 544+FLR-QSFP برای محیط‌هایی ساخته شده که سرعت انتقال داده یکی از محدودیت‌های اصلی زیرساخت است. در یک دیتاسنتر، سرورها ممکن است به صورت هم‌زمان حجم زیادی از اطلاعات را بین یکدیگر، Storage و تجهیزات شبکه منتقل کنند. استفاده از لینک 40Gb می‌تواند ظرفیت ارتباطی بسیار بیشتری نسبت به کارت‌های 1Gb یا 10Gb در اختیار سرور قرار دهد.
در کلاسترهای مجازی‌سازی نیز کارت شبکه HPE 544+FLR-QSFP می‌تواند برای ارتباط سریع میان Hostها استفاده شود. انتقال ماشین‌های مجازی، Backup، Replication و ارتباط با Storage از جمله ترافیک‌هایی هستند که می‌توانند از پهنای باند بالاتر بهره ببرند.
در محیط‌های HPC یا High Performance Computing اهمیت کارت بیشتر می‌شود. پشتیبانی از InfiniBand FDR باعث می‌شود این آداپتور برای برخی زیرساخت‌های محاسباتی که ارتباط سریع و کم‌تأخیر بین Nodeها اهمیت دارد، گزینه مناسبی باشد. HPE این خانواده را برای طیف وسیعی از سیستم‌های محاسباتی و سروری از جمله برخی سیستم‌های Apollo و ProLiant معرفی کرده است.
کارت شبکه HPE 544+FLR-QSFP برای چه سرورهایی مناسب است؟
این کارت به دلیل FLR بودن، با هر سروری که یک اسلات PCIe آزاد داشته باشد قابل استفاده نیست. FlexibleLOM یک فرم فکتور مخصوص سرورهای HPE است و باید سرور از این نوع آداپتور پشتیبانی کند.
کارت شبکه سرور HPE 544+FLR-QSFP در مستندات HPE برای برخی سرورهای ProLiant و سیستم‌های Apollo فهرست شده است. نمونه‌هایی از سرورهای سازگار گزارش‌شده شامل DL360 Gen9، DL380 Gen9، DL388 Gen9، DL360 Gen10 و DL380 Gen10 هستند، اما فهرست سازگاری به پیکربندی و مدل دقیق سرور بستگی دارد. بنابراین پیش از خرید، بررسی QuickSpecs همان سرور اهمیت زیادی دارد.
مزایای استفاده از کارت شبکه سرور HPE 544+FLR-QSFP
اولین مزیت کارت شبکه سرور HPE 544+FLR-QSFP، ظرفیت بالای ارتباطی آن است. دو پورت 40Gb می‌توانند برای ایجاد ارتباط‌های پرسرعت در سرور مورد استفاده قرار گیرند و برای زیرساخت‌هایی که ترافیک سنگین دارند، نسبت به کارت‌های 1Gb و 10Gb گزینه قدرتمندتری هستند.
مزیت دوم پشتیبانی از دو فناوری Ethernet و InfiniBand است. این قابلیت باعث می‌شود کارت فقط به یک نوع معماری شبکه محدود نباشد و در پروژه‌های تخصصی‌تر نیز قابل استفاده باشد.
مزیت سوم استفاده از Mellanox ConnectX-3 Pro است که برای ارتباطات پرسرعت و محیط‌های دیتاسنتری طراحی شده است. پشتیبانی از InfiniBand FDR نیز یکی از ویژگی‌هایی است که این مدل را از بسیاری از کارت‌های Ethernet معمولی متمایز می‌کند.
مزیت دیگر، دو پورته بودن کارت است. در طراحی شبکه می‌توان از دو لینک برای اتصال به دو مسیر یا دو سوئیچ متفاوت استفاده کرد و بسته به نرم‌افزار، سیستم‌عامل و معماری شبکه، از قابلیت‌هایی مانند Redundancy یا تجمیع لینک بهره برد.
نکات مهم هنگام خرید کارت شبکه سرور HPE 544+FLR-QSFP
قبل از خرید کارت شبکه سرور HPE 544+FLR-QSFP باید چهار موضوع بررسی شود: سازگاری سرور، نوع شبکه، نوع کابل یا ترنسیور و وضعیت Firmware.
اولین مورد، FLR بودن کارت است. اگر سرور شما FlexibleLOM را پشتیبانی نکند، این مدل انتخاب مناسبی نخواهد بود.
دومین مورد، نوع شبکه است. اگر شبکه شما 40Gb Ethernet است، باید سوئیچ دارای پورت‌های سازگار با QSFP باشد. اگر هدف استفاده از InfiniBand است، تجهیزات سمت مقابل نیز باید از فناوری و سرعت مناسب پشتیبانی کنند.
سومین مورد کابل و ترنسیور است. QSFP به‌تنهایی به معنای سازگاری با تمام کابل‌های QSFP نیست. نوع DAC، AOC، ماژول نوری و استاندارد مورد استفاده باید با کارت و سوئیچ هماهنگ باشد.
چهارمین مورد Firmware است. HPE برای این آداپتور Firmwareهای مشخصی منتشر کرده و نسخه‌های Firmware می‌توانند روی سازگاری و قابلیت‌های کارت تأثیر داشته باشند. برای مدل 764285-B21، HPE نسخه‌های Firmware اختصاصی منتشر کرده است.
تفاوت کارت شبکه HPE 544+FLR-QSFP با کارت‌های 10Gb معمولی
کارت‌های 10Gb معمولی مانند مدل‌های SFP+ بیشتر برای شبکه‌هایی طراحی شده‌اند که حداکثر سرعت 10Gb برای هر پورت کافی است. در مقابل،کارت شبکه سرور HPE 544+FLR-QSFP برای محیط‌هایی طراحی شده که 40Gb Ethernet یا InfiniBand FDR مورد نیاز است.
بنابراین اگر سرور شما تنها به یک لینک 10Gb نیاز دارد، استفاده از کارت 544+FLR-QSFP ممکن است بیش از نیاز باشد. اما در یک دیتاسنتر با ترافیک Storage، Virtualization، Backup یا HPC، ظرفیت 40Gb می‌تواند تفاوت محسوسی ایجاد کند.
مقایسه HPE 544+FLR-QSFP با سه کارت شبکه هم‌رده HPE
برای انتخاب صحیح، بهتر است کارت شبکه سرور HPE 544+FLR-QSFP را در کنار مدل‌هایی با قابلیت‌های نزدیک در خانواده HPE FlexibleLOM بررسی کنیم. مدل 547FLR-QSFP از نظر فرم فکتور و QSFP بسیار نزدیک است، در حالی که 640FLR-SFP28 و 622FLR-SFP28 گزینه‌های جدیدتر برای زیرساخت‌های 10/25Gb محسوب می‌شوند.
| ویژگی | HPE 544+FLR-QSFP | HPE 547FLR-QSFP | HPE 640FLR-SFP28 | HPE 622FLR-SFP28 |
|---|---|---|---|---|
| پارت نامبر | 764285-B21 | 879482-B21 | 817749-B21 | 867334-B21 |
| تعداد پورت | 2 | 2 | 2 | 2 |
| نوع پورت | QSFP | QSFP | SFP28 | SFP28 |
| Ethernet | 10/40GbE | 40/50GbE | 10/25GbE | 10/25GbE |
| InfiniBand | FDR | FDR | ندارد | ندارد |
| معماری | Mellanox ConnectX-3 Pro | Mellanox ConnectX-5 | Mellanox ConnectX-4 | Converged Network Adapter |
| رابط | FlexibleLOM | FlexibleLOM | FlexibleLOM | FlexibleLOM |
| PCIe | Gen3 x8 | Gen3 x8 | Gen3 x8 | Gen3 |
| کاربرد اصلی | 40GbE و HPC | 40/50GbE و HPC | شبکه 10/25Gb | Ethernet و Converged Networking |
| مناسب برای | دیتاسنتر و کلاستر | دیتاسنترهای پرسرعت | شبکه‌های نسل جدیدتر | شبکه و Storage |
| مزیت اصلی | Ethernet + InfiniBand | سرعت بالاتر و معماری جدیدتر | 25GbE و نسل جدیدتر | قابلیت‌های Converged |
مدل 547FLR-QSFP انتخاب مناسب‌تری برای پروژه‌هایی است که به 40/50Gb نیاز دارند و از معماری جدیدتر ConnectX-5 استفاده می‌کنند. در مقابل، 544+FLR-QSFP برای پروژه‌هایی که زیرساخت 40GbE یا InfiniBand FDR دارند، همچنان گزینه‌ای کاربردی است. HPE مدل 547 را با دو پورت QSFP و پشتیبانی از 40/50Gb معرفی می‌کند.
مدل‌های 640FLR-SFP28 و 622FLR-SFP28 بیشتر برای سازمان‌هایی مناسب هستند که قصد حرکت به سمت شبکه 25GbE را دارند. بنابراین اگر سوئیچ‌های شما SFP28 هستند، انتخاب یک کارت 25Gb می‌تواند منطقی‌تر از تهیه کارت QSFP قدیمی‌تر باشد. HPE این مدل‌ها را در خانواده FlexibleLOM سرورهای خود ارائه کرده است.
دو نکته کاربردی برای راه‌اندازی کارت شبکه سرور HPE 544+FLR-QSFP
نکته اول این است که قبل از نصب، فقط سرعت کارت را بررسی نکنید. باید تمام زنجیره ارتباطی شامل کارت شبکه، کابل، ترنسیور، سوئیچ و در صورت استفاده از 10Gb، مبدل QSFP به SFP+ بررسی شود. وجود یک تجهیز ناسازگار می‌تواند باعث شود لینک با سرعت مورد انتظار بالا نیاید.
نکته دوم مربوط به Firmware است. اگر کارت در سرور شناسایی می‌شود اما لینک شبکه برقرار نمی‌شود یا قابلیت‌های مورد انتظار در سیستم‌عامل نمایش داده نمی‌شوند، بررسی Firmware و Driver یکی از اولین مراحل عیب‌یابی است. HPE برای 764285-B21 نسخه‌های Firmware مشخصی ارائه کرده است.
آیا کارت شبکه سرور HPE 544+FLR-QSFP برای مجازی‌سازی مناسب است؟
بله. در سرورهای مجازی‌سازی که چندین ماشین مجازی به صورت هم‌زمان از شبکه استفاده می‌کنند، کارت‌های 40Gb می‌توانند ظرفیت ارتباطی بسیار بیشتری فراهم کنند. این موضوع مخصوصاً زمانی اهمیت دارد که Storage، Backup و VM Traffic همگی روی زیرساخت شبکه منتقل شوند.
در چنین محیطی بهتر است طراحی شبکه، قابلیت‌های Hypervisor، Driver، Firmware و تنظیمات Teaming یا Bonding نیز هم‌زمان بررسی شوند. صرفاً نصب کارت 40Gb به معنی دستیابی خودکار به حداکثر Throughput نیست.
کارت شبکه سرور HPE 544+FLR-QSFP و اتصال به Storage
یکی از کاربردهای مهم این کارت، اتصال سرورهای پرترافیک به زیرساخت Storage است. در محیط‌هایی که حجم زیادی از اطلاعات بین Server و Storage منتقل می‌شود، لینک 40Gb می‌تواند Bottleneck شبکه را کاهش دهد. البته نوع پروتکل Storage اهمیت دارد. اگر محیط بر پایه Ethernet باشد، کارت در حالت Ethernet استفاده می‌شود؛ اما در محیط‌های InfiniBand باید تجهیزات سمت مقابل و Fabric نیز با استاندارد مناسب هماهنگ باشند.
مشخصات فنی کارت شبکه سرور HPE 544+FLR-QSFP 764285-B21
| مشخصه | مقدار |
|---|---|
| برند | HPE |
| مدل | 544+FLR-QSFP |
| پارت نامبر | 764285-B21 |
| Spare Part | 764737-001 |
| نوع محصول | Network Adapter |
| تعداد پورت | 2 |
| نوع کانکتور | QSFP |
| سرعت Ethernet | 10/40GbE |
| فناوری InfiniBand | FDR |
| معماری | Mellanox ConnectX-3 Pro |
| فرم فکتور | FlexibleLOM / FLR |
| رابط سیستم | PCI Express |
| نسل PCIe | PCIe 3.0 |
| پهنای رابط | x8 |
| نوع شبکه | Wired |
| پروتکل‌ها | 10Gb Ethernet، 40Gb Ethernet، InfiniBand |
| قابلیت Dual Function | دارد |
| قابلیت 10GbE | دارد، با QSFP به SFP+ Adapter مورد نیاز |
| آداپتور مورد نیاز برای 10GbE | HPE 655874-B21 |
| حداکثر نرخ سیگنالینگ InfiniBand FDR | تا 56Gb/s |
| نوع کاربرد | دیتاسنتر، HPC، Virtualization، Storage، High-Speed Networking |
| نسل‌های متداول سرور | برخی HPE ProLiant Gen9 و Gen10 و سیستم‌های منتخب HPE |
| وضعیت نصب | FlexibleLOM |
| اتصال | QSFP |
| قابلیت استفاده برای Ethernet | دارد |
| قابلیت استفاده برای InfiniBand | دارد |
اطلاعات رسمی HPE، مدل 764285-B21 را به عنوان HPE InfiniBand FDR/Ethernet 10Gb/40Gb 2-port 544+FLR-QSFP معرفی می‌کند و آن را بر پایه ConnectX-3 Pro با رابط PCIe 3.0 معرفی کرده است. HPE همچنین برای این کارت استفاده از QSFP-to-SFP+ Adapter با پارت نامبر 655874-B21 را برای 10GbE ذکر می‌کند.
جمع‌بندی
کارت شبکه سرور HPE 544+FLR-QSFP 764285-B21 یک آداپتور تخصصی و پرسرعت برای سرورهای HPE است که دو پورت QSFP را در اختیار کاربر قرار می‌دهد و از Ethernet 10/40Gb و InfiniBand FDR پشتیبانی می‌کند. استفاده از معماری Mellanox ConnectX-3 Pro، رابط PCIe 3.0 x8 و فرم فکتور FlexibleLOM باعث شده این مدل برای سرورهای سازگار HPE و محیط‌هایی مانند دیتاسنتر، مجازی‌سازی، Storage و High Performance Computing گزینه‌ای قدرتمند باشد.
اگر زیرساخت شما 40GbE یا InfiniBand است، این مدل می‌تواند انتخاب بسیار مناسبی باشد؛ اما اگر هدف اصلی شما ایجاد شبکه 25GbE با تجهیزات جدید SFP28 است، مدل‌هایی مانند 640FLR-SFP28 یا 622FLR-SFP28 ممکن است انتخاب آینده‌نگرانه‌تری باشند. در نهایت، سازگاری FlexibleLOM سرور و تجهیزات سمت مقابل باید قبل از خرید بررسی شود.
سوالات متداول درباره کارت شبکه HPE 544+FLR-QSFP
- آیا کارت HPE 544+FLR-QSFP روی سرورهای Dell قابل استفاده است؟
خیر، این مدل برای اکوسیستم سرورهای HPE و فرم فکتور FlexibleLOM طراحی شده و برای سرور Dell انتخاب استانداردی محسوب نمی‌شود. - آیا می‌توان از هر دو پورت کارت HPE 544+FLR-QSFP هم‌زمان استفاده کرد؟
بله، کارت دارای دو پورت QSFP است و بسته به معماری شبکه، هر دو پورت می‌توانند مورد استفاده قرار گیرند. - آیا HPE 544+FLR-QSFP با کابل DAC کار می‌کند؟
در صورت سازگاری کابل DAC با استاندارد و تجهیزات مورد استفاده، امکان استفاده وجود دارد؛ اما باید Part Number و استاندارد کابل با کارت و سوئیچ بررسی شود. - آیا برای استفاده از 40Gb به ترنسیور SFP+ نیاز است؟
خیر. برای لینک 40Gb معمولاً از رابط QSFP و کابل یا ترنسیور سازگار با 40Gb استفاده می‌شود. آداپتور QSFP به SFP+ مربوط به سناریوی 10GbE است. - آیا کارت شبکه سرور HPE 544+FLR-QSFP از 25GbE پشتیبانی می‌کند؟
این مدل برای 10/40Gb Ethernet طراحی شده و نباید آن را به عنوان کارت 25GbE در نظر گرفت. برای 25GbE بهتر است سراغ آداپتورهای SFP28 مانند 640FLR-SFP28 بروید. - آیا کارت شبکه سرور HPE 544+FLR-QSFP برای VMware مناسب است؟
بله، این کارت می‌تواند در سرورهای مجازی‌سازی سازگار مورد استفاده قرار گیرد، مشروط بر اینکه مدل سرور، نسخه Hypervisor، Driver و Firmware از آن پشتیبانی کنند. - آیا می‌توان کارت شبکه سرور HPE 544+FLR-QSFP را به سوئیچ 10Gb SFP+ متصل کرد؟
بله، اما برای سناریوی 10GbE باید از راهکار QSFP-to-SFP+ سازگار استفاده شود و صرفاً اتصال مستقیم یک کابل SFP+ به پورت QSFP کافی نیست. - تفاوت کارت شبکه سرور HPE 544+FLR-QSFP با 544+QSFP چیست؟
هر دو مدل بر پایه خانواده 544+ و ConnectX-3 Pro هستند، اما 544+FLR-QSFP نسخه FlexibleLOM است، در حالی که 544+QSFP برای رابط متفاوتی ارائه شده است. HPE برای آن‌ها پارت نامبرهای جداگانه 764285-B21 و 764284-B21 تعیین کرده است. - آیا کارت شبکه سرور HPE 544+FLR-QSFP برای انتقال Backup مناسب است؟
بله، در محیط‌هایی که Backup حجم زیادی از داده را روی شبکه منتقل می‌کند، استفاده از لینک 40Gb می‌تواند ظرفیت انتقال را نسبت به شبکه‌های 1Gb و 10Gb افزایش دهد؛ البته سرعت واقعی به Storage، دیسک‌ها، سوئیچ، پروتکل و زیرساخت کلی بستگی دارد. - آیا آپدیت Firmware برای کارت شبکه سرور HPE 544+FLR-QSFP ضروری است؟
همیشه اجباری نیست، اما بررسی نسخه Firmware توصیه می‌شود؛ مخصوصاً هنگام راه‌اندازی کارت روی سرور جدید یا زمانی که مشکل شناسایی، Link یا سازگاری وجود دارد. HPE برای 764285-B21 نسخه‌های Firmware مشخصی منتشر کرده است.
