نقد و بررسی

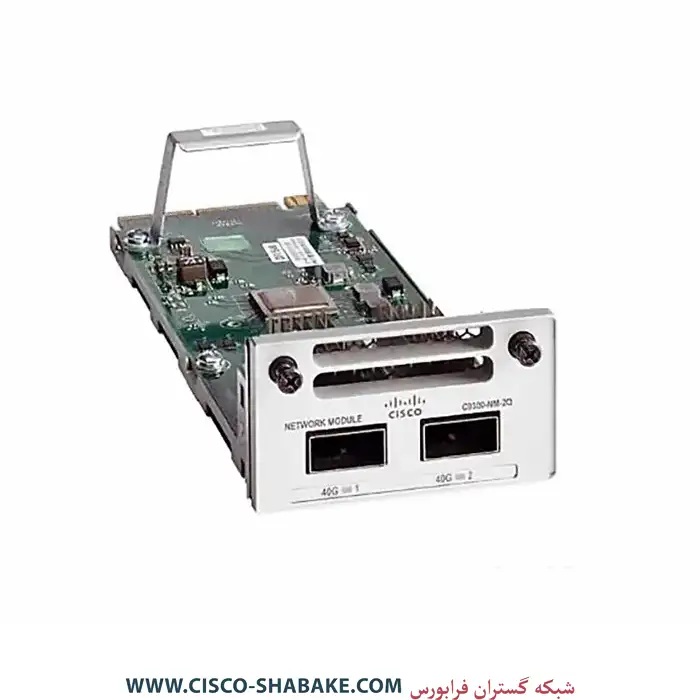

ماژول سیسکو C9300-NM-2Q
ماژول سیسکو C9300-NM-2Q یکی از ماژول‌های Uplink پرسرعت خانواده Cisco Catalyst 9300 است که برای شبکه‌هایی با نیاز به ارتباطات 40 گیگابیتی طراحی شده است. این ماژول با ارائه دو پورت 40 Gigabit Ethernet، امکان ایجاد لینک‌های پرظرفیت میان سوئیچ‌های شبکه، لایه Distribution و Core یا سایر تجهیزات سازگار را فراهم می‌کند. استفاده از C9300-NM-2Q در شبکه‌هایی که حجم زیادی از ترافیک میان بخش‌های مختلف جابه‌جا می‌شود، می‌تواند از ایجاد گلوگاه در قسمت Uplink جلوگیری کند.
ماژول سیسکو C9300-NM-2Q
Cisco C9300-NM-2Q یک Network Module قابل نصب روی سوئیچ‌های ماژولار سری Cisco Catalyst 9300 است. این محصول دارای دو اسلات QSFP+ بوده و هر پورت برای ارتباط 40 Gigabit Ethernet طراحی شده است؛ بنابراین در صورت استفاده هم‌زمان از هر دو پورت، ظرفیت اسمی مجموع رابط‌های آن به 80Gbps می‌رسد. این ماژول برای مدل‌های C9300 دارای اسلات Network Module طراحی شده و نباید آن را با ماژول‌های سری C9300X اشتباه گرفت.
در معماری Catalyst 9300، پورت‌های اصلی سوئیچ معمولاً برای اتصال تجهیزات نهایی مانند کامپیوتر، Access Point، تلفن IP و سایر تجهیزات شبکه استفاده می‌شوند و ماژول Network Module وظیفه تأمین Uplink را بر عهده دارد. C9300-NM-2Q برای سناریوهایی مناسب است که به تعداد زیادی پورت Uplink احتیاج ندارند، اما ظرفیت هر لینک اهمیت زیادی دارد.
پورت‌های 40G در C9300-NM-2Q
مهم‌ترین ویژگی C9300-NM-2Q وجود دو اسلات QSFP+ با سرعت 40GE است. QSFP+ یکی از استانداردهای رایج برای ارتباطات 40 گیگابیتی بوده و بسته به نوع اتصال می‌توان از ترنسیور و کابل سازگار با آن استفاده کرد.
این ساختار امکان ایجاد ارتباط پرسرعت میان Catalyst 9300 و تجهیزات بالادستی را فراهم می‌کند. برای مثال، در شبکه‌ای که چندین سوئیچ Access حجم بالایی از داده را به سمت لایه مرکزی ارسال می‌کنند، استفاده از Uplink با ظرفیت 40Gbps می‌تواند نسبت به لینک‌های 1G یا 10G فضای بیشتری برای رشد ترافیک شبکه فراهم کند. سیسکو C9300-NM-2Q را رسماً به‌عنوان ماژول دارای دو اسلات 40GE QSFP+ معرفی می‌کند.
ویژگی‌های اصلی C9300-NM-2Q
یکی از مهم‌ترین ویژگی‌های این ماژول، فراهم کردن پهنای باند بالا در فضای فیزیکی بسیار محدود است. به جای استفاده از چندین پورت 10G برای ایجاد ظرفیت بالاتر، مدیر شبکه می‌تواند مستقیماً از لینک‌های 40G استفاده کند.
ساختار ماژولار Catalyst 9300 نیز باعث می‌شود بتوان نوع Uplink را متناسب با طراحی شبکه انتخاب کرد. در یک شبکه ممکن است C9300-NM-8X با تعداد بیشتری پورت 10G انتخاب مناسب‌تری باشد، در حالی که در شبکه دیگر دو لینک 40G موجود در C9300-NM-2Q کاربرد بیشتری داشته باشند.
از دیگر ویژگی‌های مهم این محصول می‌توان به موارد زیر اشاره کرد:
- دو اسلات QSFP+ برای ارتباط 40 Gigabit Ethernet
- ظرفیت اسمی مجموع 80Gbps در دو رابط
- طراحی اختصاصی برای Uplink
- قابلیت تعویض Network Module در ساختار ماژولار Catalyst 9300
- مناسب برای ارتباطات پرظرفیت میان تجهیزات شبکه
- امکان استفاده در طراحی‌های Enterprise و شبکه‌های پرترافیک
کاربرد ماژول C9300-NM-2Q در شبکه
کاربرد اصلی C9300 NM 2Q ایجاد Uplink پرسرعت برای سوئیچ Catalyst 9300 است. زمانی که تعداد زیادی کاربر، Access Point، تلفن IP، دوربین یا سایر تجهیزات به یک سوئیچ متصل هستند، مجموع ترافیک آنها باید از طریق Uplink به سایر قسمت‌های شبکه منتقل شود.
در چنین شرایطی، محدود بودن Uplink می‌تواند به گلوگاه تبدیل شود. استفاده از یک یا دو اتصال 40G ظرفیت بیشتری در اختیار شبکه قرار می‌دهد و C9300-NM-2Q را برای اتصال سوئیچ Access به تجهیزات Distribution یا Core به گزینه‌ای قابل توجه تبدیل می‌کند.
این ماژول همچنین در شبکه‌هایی که انتقال فایل‌های حجیم، ارتباط با زیرساخت مجازی‌سازی، ترافیک چندرسانه‌ای یا تعداد زیادی کلاینت دارند کاربرد دارد.
مزایای استفاده از C9300-NM-2Q
مزیت اصلی C9300-NM-2Q نسبت به ماژول‌های 1G و 10G، ظرفیت بالاتر هر پورت است. یک رابط 40GE چهار برابر ظرفیت اسمی یک رابط 10GE دارد و به همین دلیل می‌توان با تعداد کمتری رابط، پهنای باند بالایی در اختیار داشت.
مزیت دیگر، امکان ارتقای Uplink بدون تعویض کل سوئیچ است. ساختار ماژولار سری C9300 به مدیر شبکه اجازه می‌دهد Network Module مناسب با نیاز زیرساخت را انتخاب کند. سیسکو برای این خانواده گزینه‌هایی مانند 1G، 10G، 25G و 40G ارائه کرده است.
چه زمانی C9300-NM-2Q انتخاب مناسبی است؟
انتخاب C9300 NM 2Q زمانی منطقی است که تجهیزات بالادستی شبکه از 40GbE پشتیبانی کنند و واقعاً به پهنای باند بالاتر از 10G یا 25G نیاز داشته باشید. برای مثال، اتصال یک Catalyst 9300 پرترافیک به سوئیچ Distribution یا Core دارای پورت QSFP+ 40G یکی از سناریوهای مناسب برای این ماژول است.
در مقابل، اگر به تعداد بیشتری لینک مستقل نیاز دارید، C9300-NM-8X با هشت پورت 10G/1G ممکن است انعطاف بیشتری ایجاد کند. همچنین اگر معماری شبکه بر پایه 25GbE طراحی شده باشد، C9300-NM-2Y گزینه مرتبط‌تری است.
تفاوت QSFP+ با SFP+ در انتخاب Network Module
یکی از نکات مهم هنگام خرید C9300 NM 2Q توجه به نوع رابط آن است. این ماژول از QSFP+ استفاده می‌کند و نباید آن را با پورت SFP+ موجود روی ماژول‌هایی مانند C9300-NM-8X اشتباه گرفت.
SFP+ در این خانواده عمدتاً برای ارتباطات 10GbE استفاده می‌شود، در حالی که QSFP+ موجود در C9300-NM-2Q برای رابط 40GbE در نظر گرفته شده است. بنابراین نوع ترنسیور، کابل و پورت دستگاه مقابل باید هنگام طراحی لینک بررسی شود.
مقایسه C9300-NM-2Q با ماژول‌های مشابه سیسکو
| ویژگی | C9300-NM-2Q | C9300-NM-8X | C9300-NM-2Y | C9300-NM-4G |
|---|---|---|---|---|
| تعداد پورت | 2 | 8 | 2 | 4 |
| حداکثر سرعت هر پورت | 40Gbps | 10Gbps | 25Gbps | 1Gbps |
| نوع رابط | QSFP+ | SFP+ | SFP28 | SFP |
| سرعت‌های اصلی | 40GE | 1/10GE | 1/10/25GE | 1GE |
| ظرفیت اسمی مجموع پورت‌ها | 80Gbps | 80Gbps در 10G | 50Gbps در 25G | 4Gbps |
| کاربرد اصلی | Uplink پرظرفیت 40G | چندین Uplink 10G | شبکه‌های 25G | Uplink گیگابیتی |
| مناسب برای | شبکه‌های پرترافیک | نیاز به تعداد پورت بیشتر | معماری 25GbE | شبکه‌های سبک‌تر |
| خانواده | Catalyst 9300 | Catalyst 9300 | Catalyst 9300 | Catalyst 9300 |
مشخصات تعداد و سرعت رابط‌های این چهار مدل مطابق اطلاعات رسمی سری Catalyst 9300 است.
نکات مهم قبل از خرید C9300-NM-2Q
قبل از خرید این ماژول ابتدا باید مدل دقیق سوئیچ بررسی شود. C9300-NM-2Q متعلق به خانواده Network Module سری C9300 است و ماژول‌های C9300X ساختار سازگاری متفاوتی دارند. سیسکو نیز در مستندات خود ماژول‌های C9300 و C9300X را به‌صورت مجزا دسته‌بندی کرده است.
نکته دوم بررسی تجهیزات سمت مقابل است. وجود C9300 NM 2Q به تنهایی برای ایجاد لینک 40G کافی نیست و سوئیچ یا تجهیز سمت مقابل، ترنسیور و بستر فیبر یا کابل مورد استفاده نیز باید با نوع ارتباط موردنظر سازگار باشند.
سوالات متداول درباره C9300-NM-2Q
آیا C9300-NM-2Q دارای دو پورت 40G است؟
بله. این ماژول دارای دو اسلات QSFP+ برای ارتباط 40 Gigabit Ethernet است.
آیا C9300-NM-2Q روی C9300X نصب می‌شود؟
خیر، ماژول‌های C9300 و C9300X در گروه‌های متفاوتی قرار دارند و برای C9300X باید ماژول سازگار با همان سری انتخاب شود.
آیا C9300-NM-2Q یک ماژول SFP+ است؟
خیر. رابط این مدل QSFP+ است، نه SFP+.
آیا می‌توان از هر دو پورت 40G هم‌زمان استفاده کرد؟
این ماژول دو رابط 40GE در اختیار سوئیچ قرار می‌دهد و برای بهره‌برداری از آنها باید پیکربندی و تجهیزات سمت مقابل نیز متناسب باشند.
تفاوت C9300-NM-2Q و C9300-NM-8X چیست؟
مدل 2Q دارای دو پورت 40G QSFP+ است، در حالی که 8X هشت رابط SFP+ با پشتیبانی از 1G و 10G دارد.
تفاوت C9300-NM-2Q و C9300-NM-2Y چیست؟
مدل 2Q برای دو اتصال 40G طراحی شده، اما 2Y دو رابط SFP28 با پشتیبانی از سرعت‌های 1G، 10G و 25G ارائه می‌دهد.
آیا C9300-NM-2Q برای اتصال سرور مناسب است؟
از نظر فنی استفاده به توپولوژی و رابط‌های تجهیزات بستگی دارد، اما کاربرد اصلی آن Uplink پرسرعت سوئیچ است.
آیا برای استفاده از C9300-NM-2Q باید QSFP+ جداگانه تهیه شود؟
Network Module و ترنسیور دو قطعه مجزا هستند؛ نوع QSFP+ موردنیاز باید براساس نوع لینک و فاصله انتخاب شود.
آیا C9300-NM-2Q برای شبکه‌های کوچک مناسب است؟
در شبکه‌ای که ترافیک کمی دارد معمولاً ظرفیت 40G ضرورت ندارد. این مدل بیشتر برای زیرساخت‌هایی مناسب است که به Uplink پرظرفیت نیاز دارند.
شماره فنی نسخه Spare این ماژول چیست؟
در اطلاعات سفارش سیسکو، C9300-NM-2Q= به‌عنوان نسخه Spare این Network Module معرفی شده است.
مشخصات فنی C9300-NM-2Q
| مشخصات | C9300-NM-2Q |
|---|---|
| برند | Cisco |
| سری | Catalyst 9300 |
| نوع محصول | Network / Uplink Module |
| Part Number | C9300-NM-2Q |
| تعداد پورت | 2 |
| نوع رابط | QSFP+ |
| سرعت هر پورت | 40 Gigabit Ethernet |
| حداکثر ظرفیت اسمی رابط‌ها | 2 × 40Gbps |
| کاربرد | Uplink |
| نوع اتصال | Ethernet |
| فرم رابط نوری | QSFP+ |
| خانواده سازگار | Cisco Catalyst 9300 با Uplink ماژولار |
| نسخه Spare | C9300-NM-2Q= |
| قابلیت تعویض ماژول | دارد |
| مناسب برای | Enterprise Network، Distribution/Core Uplink و لینک‌های پرترافیک |
جمع‌بندی
C9300-NM-2Q یک ماژول Uplink پرسرعت برای سوئیچ‌های Cisco Catalyst 9300 است که با دو رابط 40GE QSFP+، امکان ایجاد ارتباطات پرظرفیت را فراهم می‌کند. این محصول به‌خصوص برای شبکه‌هایی مناسب است که تعداد پورت Uplink کمتر اما پهنای باند بسیار بالاتر نیاز دارند. در مقایسه با C9300-NM-8X، C9300-NM-2Y و C9300-NM-4G، تفاوت اصلی آن تمرکز بر ارتباط مستقیم 40GbE است؛ بنابراین پیش از انتخاب C9300-NM-2Q باید سرعت موردنیاز، نوع ترنسیور، تجهیزات سمت مقابل و مدل دقیق سوئیچ بررسی شوند.
