چرا پورت سوئیچ سیسکو مدام Up و Down می‌شود؟ راهنمای کامل عیب‌یابی

در شبکه‌های سازمانی، یکی از مشکلاتی که مدیران شبکه بارها با آن مواجه می‌شوند، تغییر مداوم وضعیت پورت‌ها بین حالت Up و Down است. این اتفاق می‌تواند باعث قطعی ارتباط کاربران، اختلال در سرویس‌ها، کاهش کیفیت شبکه و حتی از کار افتادن برخی تجهیزات حساس شود. زمانی که یک پورت به‌صورت مداوم قطع و وصل می‌شود، پیدا کردن علت اصلی اهمیت بسیار زیادی دارد؛ زیرا این مشکل ممکن است از یک کابل معیوب ساده تا یک ایراد پیچیده در تنظیمات شبکه ناشی شود.

در بسیاری از مواقع مدیران شبکه تصور می‌کنند که مشکل از خود سوئیچ است، اما واقعیت این است که عوامل متعددی می‌توانند باعث ناپایداری ارتباط شوند. شناخت دقیق این عوامل به شما کمک می‌کند زمان عیب‌یابی را کاهش داده و از ایجاد اختلال‌های گسترده‌تر جلوگیری کنید.

در این مقاله به‌صورت کامل و کاربردی بررسی می‌کنیم که چرا پورت سوئیچ سیسکو مدام Up و Down می‌شود، چه عواملی در بروز این مشکل نقش دارند و چگونه می‌توان آن را به‌صورت اصولی برطرف کرد.

منظور از Up و Down شدن پورت چیست؟

در سوئیچ‌های سیسکو هر پورت دارای وضعیت عملیاتی مشخصی است. زمانی که ارتباط فیزیکی و منطقی برقرار باشد، پورت در وضعیت Up قرار می‌گیرد. اگر ارتباط قطع شود یا مشکلی در لایه فیزیکی وجود داشته باشد، پورت به حالت Down تغییر می‌کند. گاهی اوقات در لاگ‌های سوئیچ پیام‌هایی مشابه موارد زیر مشاهده می‌شود:

• Interface changed state to up
• Interface changed state to down
• Link up
• Link down

اگر این پیام‌ها به دفعات و در بازه زمانی کوتاه تکرار شوند، به این معناست که پورت سوئیچ سیسکو به شکل غیرعادی در حال قطع و وصل شدن است.

خرابی کابل شبکه؛ رایج‌ترین علت Up و Down شدن پورت

یکی از اولین مواردی که باید بررسی شود، سلامت کابل شبکه است. کابل‌های آسیب‌دیده، له‌شده، کشیده شده یا دارای سوکت‌های معیوب می‌توانند باعث قطع و وصل شدن ارتباط شوند. نشانه‌های خرابی کابل شامل موارد زیر است:

• کاهش سرعت لینک
• افزایش خطاهای CRC
• ناپایداری ارتباط
• قطع و وصل شدن مکرر کاربران

در محیط‌های صنعتی یا اتاق‌های سرور قدیمی، کابل‌ها ممکن است در اثر فشار، رطوبت یا گرما آسیب دیده باشند. در چنین شرایطی بهتر است کابل به‌طور کامل تعویض شود تا از سلامت مسیر ارتباطی اطمینان حاصل گردد.

خرابی کانکتور RJ45

گاهی خود کابل سالم است اما کانکتورهای دو سر کابل مشکل دارند. پرس نامناسب سوکت یا اکسید شدن پین‌ها می‌تواند باعث ناپایداری لینک شود. در بسیاری از موارد تنها با تعویض سوکت RJ45 مشکل پورت سوئیچ سیسکو برطرف می‌شود. به همین دلیل هنگام عیب‌یابی نباید فقط به ظاهر کابل اکتفا کرد.

ناسازگاری Speed و Duplex

یکی از دلایل بسیار مهم در ناپایداری پورت سوئیچ سیسکو، عدم تطابق تنظیمات Speed و Duplex بین دو دستگاه است. فرض کنید:

• سوئیچ روی Auto Negotiation قرار دارد.
• دستگاه مقابل روی Full Duplex ثابت تنظیم شده است.

در چنین شرایطی احتمال ایجاد خطاهای متعدد و قطع و وصل شدن ارتباط وجود دارد. برای جلوگیری از این مشکل بهتر است:

• هر دو سمت روی Auto باشند.
• یا هر دو سمت به‌صورت دستی و کاملاً مشابه تنظیم شوند.

عدم هماهنگی در این بخش می‌تواند باعث ایجاد Packet Loss، افزایش Collision و تغییر وضعیت پورت شود.

خرابی کارت شبکه دستگاه مقابل

همیشه مشکل از سوئیچ نیست. گاهی کارت شبکه سرور، کامپیوتر یا تجهیزات متصل به سوئیچ دچار نقص سخت‌افزاری شده است. نشانه‌های خرابی کارت شبکه عبارت‌اند از:

• قطع و وصل شدن تصادفی ارتباط
• از دست رفتن بسته‌های اطلاعاتی
• تغییر ناگهانی سرعت لینک
• ایجاد خطاهای متعدد در اینترفیس

برای تشخیص این موضوع می‌توان دستگاه را به پورت دیگری متصل کرد یا از یک کارت شبکه جدید استفاده نمود.

وجود Loop در شبکه

Loop یکی از خطرناک‌ترین مشکلات شبکه محسوب می‌شود. در صورتی که حلقه شبکه ایجاد شود، سوئیچ ممکن است به‌طور مداوم وضعیت برخی پورت‌ها را تغییر دهد. برخی نشانه‌های Loop عبارت‌اند از:

• افزایش ناگهانی مصرف CPU سوئیچ
• Broadcast Storm
• کند شدن شدید شبکه
• Up و Down شدن برخی پورت‌ها

فعال‌سازی قابلیت‌هایی مانند:

• STP
• RSTP
• BPDU Guard
• Loop Guard

می‌تواند از بروز این مشکل جلوگیری کند.

فعال شدن Port Security

در بسیاری از شبکه‌های سازمانی برای افزایش امنیت از قابلیت Port Security استفاده می‌شود. اگر تعداد MAC Addressهای مشاهده‌شده روی پورت از مقدار تعیین‌شده بیشتر شود، سوئیچ ممکن است:

• پورت را Shutdown کند.
• ارتباط را قطع نماید.
• پورت را به حالت Error Disabled ببرد.

در چنین شرایطی مدیر شبکه تصور می‌کند مشکل سخت‌افزاری وجود دارد، در حالی که دلیل اصلی یک تنظیم امنیتی است. بنابراین هنگام بررسی پورت سوئیچ سیسکو باید تنظیمات امنیتی نیز کنترل شوند.

خطاهای PoE

در سوئیچ‌های PoE گاهی تجهیزات متصل مانند:

• اکسس پوینت
• تلفن VoIP
• دوربین مداربسته

بیش از توان مجاز برق مصرف می‌کنند. زمانی که سوئیچ اضافه‌بار را تشخیص دهد، ممکن است برق پورت را قطع کند و مجدداً فعال نماید. نتیجه این فرآیند Up و Down شدن مکرر پورت خواهد بود. بررسی توان مصرفی تجهیزات و بودجه PoE سوئیچ در چنین شرایطی ضروری است.

داغ شدن بیش از حد تجهیزات

افزایش دمای تجهیزات شبکه یکی از دلایل کمتر شناخته‌شده ناپایداری ارتباط است. در صورتی که:

• سوئیچ بیش از حد گرم شود.
• کارت شبکه سرور داغ کند.
• ماژول‌های SFP دچار افزایش دما شوند.

ممکن است ارتباط به‌صورت موقت قطع و مجدداً برقرار شود. بررسی سیستم تهویه رک و اطمینان از گردش مناسب هوا می‌تواند از بروز این مشکل جلوگیری کند.

خرابی ماژول‌های SFP و فیبر نوری

در لینک‌های فیبر نوری، خرابی ماژول SFP یکی از دلایل اصلی قطع و وصل شدن ارتباط است.

موارد زیر باید بررسی شوند:

• سلامت ماژول SFP
• تمیزی کانکتورهای فیبر
• کیفیت فیبر نوری
• سازگاری ماژول با سوئیچ

گاهی تنها با تعویض یک ماژول معیوب مشکل Up و Down شدن پورت کاملاً برطرف می‌شود.

به‌روزرسانی نبودن سیستم عامل سوئیچ

برخی نسخه‌های قدیمی IOS دارای باگ‌هایی هستند که باعث ناپایداری اینترفیس‌ها می‌شوند. اگر تمامی موارد فیزیکی بررسی شده اما همچنان پورت سوئیچ سیسکو قطع و وصل می‌شود، بهتر است موارد زیر کنترل شود:

• نسخه IOS
• Bugهای شناخته‌شده
• Release Notes
• به‌روزرسانی Firmware

در بسیاری از پروژه‌های عملی مشاهده شده که ارتقای IOS مشکل را به‌طور کامل برطرف کرده است.

خطاهای مربوط به STP

پروتکل Spanning Tree برای جلوگیری از Loop طراحی شده است. گاهی تغییرات مداوم در توپولوژی شبکه باعث می‌شود STP برخی پورت‌ها را موقتاً Block یا Forward کند. در چنین شرایطی ممکن است مدیر شبکه تصور کند پورت دچار مشکل شده است.

بررسی موارد زیر اهمیت دارد:

• STP Topology Changes
• Root Bridge
• BPDU Messages
• وضعیت PortFast

تنظیمات اشتباه در این بخش می‌تواند باعث ناپایداری برخی پورت‌ها شود.

خرابی خود پورت سوئیچ

اگر تمام موارد فوق بررسی شده باشند، احتمال خرابی فیزیکی پورت وجود دارد. نشانه‌های خرابی پورت عبارت‌اند از:

• مشکل فقط روی یک پورت خاص مشاهده می‌شود.
• با جابجایی کابل به پورت دیگر مشکل برطرف می‌شود.
• خطاهای فیزیکی به‌صورت مداوم افزایش می‌یابند.

در این شرایط می‌توان از پورت جایگزین استفاده کرد یا در صورت نیاز سوئیچ را تعمیر نمود.

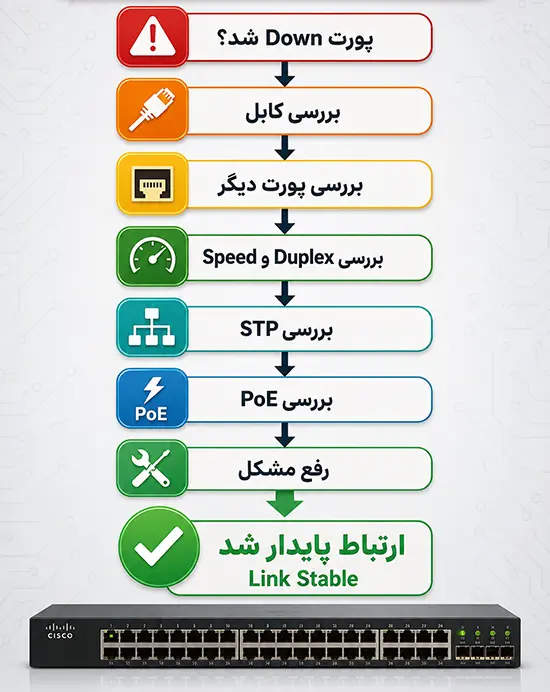

چگونه علت اصلی را سریع پیدا کنیم؟

برای تشخیص سریع علت Up و Down شدن پورت سوئیچ سیسکو بهتر است مراحل زیر را به ترتیب انجام دهید:

1. بررسی لاگ‌های سوئیچ
2. تعویض کابل شبکه
3. تست پورت دیگر
4. بررسی تنظیمات Speed و Duplex
5. کنترل Port Security
6. بررسی STP
7. بررسی خطاهای PoE
8. کنترل سلامت کارت شبکه
9. بررسی دمای تجهیزات
10. به‌روزرسانی IOS

این روش مرحله‌ای باعث می‌شود بدون اتلاف وقت، علت اصلی مشکل شناسایی شود.

دستورات کاربردی برای بررسی پورت سوئیچ سیسکو

چند دستور مهم برای عیب‌یابی پورت سوئیچ سیسکو عبارت‌اند از:

show interfaces status

نمایش وضعیت کلی پورت‌ها

show interfaces

بررسی خطاها و آمار اینترفیس

show logging

مشاهده رویدادهای ثبت‌شده

show interfaces counters errors

بررسی خطاهای فیزیکی

show power inline

بررسی وضعیت PoE

show spanning-tree

بررسی وضعیت STP

این دستورات اطلاعات ارزشمندی برای تشخیص علت ناپایداری لینک در اختیار مدیر شبکه قرار می‌دهند.

جمع‌بندی

مشکل Up و Down شدن پورت سوئیچ سیسکو یکی از رایج‌ترین چالش‌های مدیران شبکه است که می‌تواند از عوامل مختلفی مانند خرابی کابل، نقص کانکتورها، ناسازگاری Speed و Duplex، خرابی کارت شبکه، خطاهای PoE، مشکلات STP، ایجاد Loop، تنظیمات امنیتی یا حتی خرابی سخت‌افزاری پورت ناشی شود.

برای رفع این مشکل باید عیب‌یابی را از لایه فیزیکی آغاز کرده و سپس به سراغ تنظیمات نرم‌افزاری و امنیتی رفت. تجربه نشان می‌دهد که در بیشتر موارد علت اصلی به کابل، کانکتور یا تنظیمات نادرست ارتباطی مربوط می‌شود. با استفاده از لاگ‌های سوئیچ و دستورات مانیتورینگ می‌توان علت دقیق را شناسایی کرد و از بروز اختلال‌های مکرر در شبکه جلوگیری نمود.

اگر به‌دنبال حفظ پایداری شبکه هستید، بررسی منظم وضعیت هر پورت سوئیچ سیسکو و تحلیل خطاهای ثبت‌شده می‌تواند از بروز بسیاری از قطعی‌های ناگهانی و هزینه‌های ناشی از توقف سرویس‌ها جلوگیری کند.
