چرا سوئیچ سیسکو دستگاه PoE را تشخیص می‌دهد ولی روشن نمی‌کند؟

یکی از مشکلات نسبتاً رایج در شبکه‌های مبتنی بر سوئیچ سیسکو این است که سوئیچ متوجه اتصال یک دستگاه PoE می‌شود، اما دستگاه روشن نمی‌شود. این وضعیت ممکن است برای Access Point، دوربین IP، تلفن VoIP، رادیو وایرلس یا هر Powered Device دیگری اتفاق بیفتد. در چنین شرایطی معمولاً اولین تصور این است که پورت PoE سوئیچ خراب شده، در حالی که علت می‌تواند از کمبود توان PoE و ناسازگاری استاندارد گرفته تا کابل شبکه، تنظیمات پورت یا حتی مشکل خود دستگاه باشد.

نکته مهم این است که «تشخیص دستگاه» و «تأمین برق موردنیاز آن» دو مرحله متفاوت هستند. بنابراین ممکن است سوئیچ سیسکو وجود یک دستگاه PoE را تشخیص دهد، اما به دلایل مختلف نتواند یا اجازه نداشته باشد توان لازم برای روشن شدن آن را تأمین کند. در ادامه مهم‌ترین دلایل این مشکل و روش عیب‌یابی مرحله‌به‌مرحله آن را بررسی می‌کنیم.

سوئیچ سیسکو چگونه دستگاه PoE را تشخیص می‌دهد؟

در استانداردهای IEEE PoE، سوئیچ یا Power Sourcing Equipment قبل از اعمال توان کامل روی کابل بررسی می‌کند که آیا دستگاه متصل‌شده یک Powered Device سازگار است یا خیر. پس از Detection، بسته به استاندارد و تجهیزات، مرحله Classification نیز می‌تواند برای تعیین نیاز توان دستگاه انجام شود.

به همین دلیل اتصال فیزیکی کابل به معنی ارسال فوری حداکثر توان نیست. سوئیچ ابتدا دستگاه را شناسایی کرده و سپس بر اساس قابلیت پورت، بودجه برق موجود، کلاس PoE و تنظیمات پورت درباره تأمین توان تصمیم می‌گیرد.

در نتیجه ممکن است Detection موفق باشد، اما Power Delivery انجام نشود یا توان ارائه‌شده برای راه‌اندازی کامل دستگاه کافی نباشد.

دلایل روشن نشن دستگاه PoE توسط سوئیچ سیسکو

1. بودجه PoE سوئیچ کافی نیست

یکی از اولین مواردی که باید بررسی شود، PoE Power Budget است. هر سوئیچ PoE یک ظرفیت مشخص برای تأمین برق تجهیزات متصل دارد و این ظرفیت معمولاً به نوع و تعداد Power Supplyهای نصب‌شده نیز وابسته است.

برای مثال ممکن است یک سوئیچ 48 پورت PoE داشته باشید، اما این موضوع به معنی امکان تأمین حداکثر توان روی هر 48 پورت به‌صورت هم‌زمان نیست.

اگر تعدادی Access Point، دوربین PTZ یا تجهیزات پرمصرف به سوئیچ متصل شده باشند، ممکن است بخش زیادی از بودجه PoE مصرف شده باشد. در این شرایط دستگاه جدید شناسایی می‌شود، اما سوئیچ توان کافی برای روشن کردن آن اختصاص نمی‌دهد.

برای بررسی وضعیت توان در بسیاری از سوئیچ‌های Cisco می‌توان از دستور زیر استفاده کرد:

show power inline

این دستور معمولاً اطلاعاتی مانند توان موجود، توان مصرف‌شده، وضعیت PoE هر پورت و مقدار توان اختصاص‌یافته را نمایش می‌دهد.

اگر Available Power بسیار پایین باشد، احتمالاً مشکل از محدودیت Power Budget است.

2. دستگاه به توان بیشتری از قابلیت پورت نیاز دارد

تمام پورت‌های PoE توان یکسانی ارائه نمی‌کنند. استانداردهای رایج شامل موارد زیر هستند:

استاندارد	نام رایج	حداکثر توان در سمت PSE
IEEE 802.3af	PoE	15.4W
IEEE 802.3at	PoE+	30W
IEEE 802.3bt Type 3	PoE++	تا 60W
IEEE 802.3bt Type 4	PoE++	تا 90W

برای مثال اگر یک Access Point جدید به حدود 30 وات یا بیشتر نیاز داشته باشد ولی سوئیچ یا پورت فقط PoE معمولی 802.3af را پشتیبانی کند، ممکن است دستگاه شناسایی شود اما نتواند به‌درستی Boot شود.

در برخی تجهیزات نیز دستگاه با توان پایین روشن می‌شود اما بعضی قابلیت‌ها مانند رادیوی اضافی، USB یا عملکرد کامل آن غیرفعال می‌شود.

بنابراین همیشه باید توان موردنیاز Powered Device را با استاندارد و ظرفیت واقعی PoE سوئیچ مقایسه کرد.

3. مشکل در کابل شبکه

کابل شبکه یکی از مهم‌ترین بخش‌های عیب‌یابی PoE است. ممکن است ارتباط Ethernet برقرار باشد یا سوئیچ حتی دستگاه را تشخیص دهد، اما کابل برای انتقال پایدار توان مناسب نباشد.

مواردی مانند کابل آسیب‌دیده، سوکت RJ45 نامناسب، پانچ ضعیف، طول زیاد کابل، مقاومت بالا یا استفاده از کابل‌های بی‌کیفیت می‌توانند باعث افت ولتاژ شوند.

این مشکل مخصوصاً در تجهیزات پرمصرف مانند Access Pointهای قدرتمند، دوربین‌های PTZ و رادیوهای Outdoor بیشتر دیده می‌شود.

ساده‌ترین تست، استفاده از یک کابل کوتاه و استاندارد است. دستگاه را با یک کابل سالم مستقیماً کنار سوئیچ متصل کنید. اگر دستگاه روشن شد، احتمال زیادی وجود دارد که ایراد از کابل‌کشی، Patch Panel، Keystone یا اتصالات مسیر قبلی باشد.

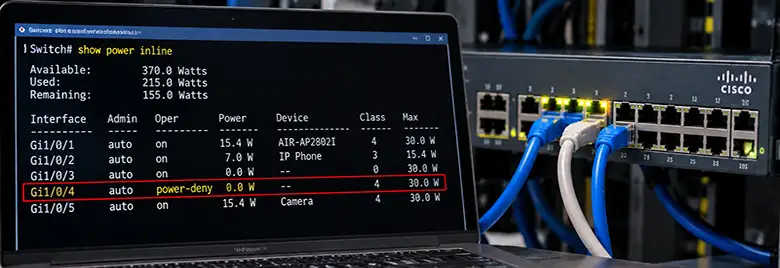

4. وضعیت پورت روی power-deny قرار گرفته است

هنگام اجرای دستور:

show power inline

ممکن است وضعیت یک Interface به شکل power-deny نمایش داده شود.

این وضعیت معمولاً نشان می‌دهد که سوئیچ دستگاه را شناسایی کرده، اما نتوانسته توان درخواست‌شده را در اختیار آن قرار دهد. یکی از دلایل اصلی این وضعیت کمبود Power Budget است.

در این حالت باید مقدار توان Available و Used سوئیچ، توان درخواست‌شده توسط دستگاه و وضعیت سایر پورت‌های PoE بررسی شود.

اگر تعداد زیادی دستگاه PoE روی سوئیچ فعال هستند، برای تست می‌توان یکی از تجهیزات پرمصرف غیرضروری را موقتاً جدا کرد و وضعیت پورت موردنظر را دوباره بررسی کرد.

5. PoE روی پورت غیرفعال شده است

گاهی مشکل بسیار ساده‌تر است. ممکن است PoE روی Interface به‌صورت دستی غیرفعال شده باشد.

برای مثال وجود تنظیمی مانند:

power inline never

باعث می‌شود پورت به دستگاه متصل‌شده برق ندهد.

برای بررسی تنظیمات Interface می‌توانید از دستور زیر استفاده کنید:

show running-config interface GigabitEthernet1/0/10

در حالت معمول، برای فعال بودن تشخیص و تأمین خودکار PoE می‌توان از تنظیم زیر استفاده کرد:

power inline auto

البته دستورات دقیق و قابلیت‌های موجود می‌توانند با توجه به خانواده سوئیچ و نسخه IOS/IOS XE متفاوت باشند.

6. دستگاه از Passive PoE استفاده می‌کند

یکی از مواردی که زیاد باعث اشتباه می‌شود، تفاوت Active PoE استاندارد با Passive PoE است.

بسیاری از سوئیچ‌های Cisco از استانداردهای IEEE مانند 802.3af، 802.3at یا 802.3bt استفاده می‌کنند. اما بعضی تجهیزات شبکه، مخصوصاً برخی رادیوها و تجهیزات قدیمی‌تر، ممکن است Passive PoE با ولتاژ مشخصی مانند 24V بخواهند.

Passive PoE با PoE استاندارد IEEE یکسان نیست.

بنابراین قبل از اتصال دستگاه باید Datasheet آن بررسی شود. اگر دستگاه فقط Passive PoE را پشتیبانی کند، اتصال مستقیم آن به یک پورت استاندارد Cisco لزوماً باعث روشن شدن دستگاه نخواهد شد و ممکن است به Injector یا منبع تغذیه مخصوص نیاز داشته باشد.

7. Classification دستگاه درست انجام نمی‌شود

گاهی Detection موفق است، اما مرحله Classification با مشکل مواجه می‌شود. در این حالت سوئیچ می‌داند یک Powered Device به پورت متصل شده است، اما مقدار توان موردنیاز آن به‌درستی مشخص یا تخصیص داده نمی‌شود.

این وضعیت می‌تواند به دلایلی مانند ناسازگاری PD، کابل نامناسب، Firmware قدیمی یا رفتار غیر استاندارد دستگاه رخ دهد.

برای بررسی دقیق‌تر علاوه بر:

show power inline

می‌توان وضعیت همان Interface را به‌صورت جزئی‌تر بررسی کرد. بسته به مدل و نسخه نرم‌افزار، دستورهایی مانند زیر می‌توانند اطلاعات بیشتری ارائه دهند:

show power inline interface GigabitEthernet1/0/10

خروجی این دستورات کمک می‌کند مشخص شود سوئیچ چه مقدار توان برای دستگاه در نظر گرفته و وضعیت عملیاتی پورت چیست.

8. دستگاه هنگام Boot توان بیشتری نیاز دارد

بعضی دستگاه‌ها در زمان راه‌اندازی اولیه نسبت به حالت عادی توان بیشتری مصرف می‌کنند. این موضوع در دوربین‌های دارای موتور، تجهیزات دارای Heater، Access Pointهای قدرتمند و بعضی دستگاه‌های Outdoor اهمیت بیشتری دارد.

ممکن است سوئیچ بتواند دستگاه را Detection کند، اما هنگام Boot ولتاژ یا توان کافی وجود نداشته باشد. نتیجه می‌تواند Boot Loop باشد؛ یعنی دستگاه شروع به روشن شدن کند، خاموش شود و دوباره همین چرخه تکرار شود.

اگر چراغ دستگاه مرتب روشن و خاموش می‌شود، این احتمال را جدی‌تر بررسی کنید.

9. Power Supply سوئیچ ظرفیت کافی ندارد

در سوئیچ‌های سازمانی Cisco، ظرفیت PoE فقط به تعداد پورت‌ها وابسته نیست. نوع و تعداد Power Supplyهای نصب‌شده نیز اهمیت زیادی دارد.

ممکن است خود مدل سوئیچ از PoE+ یا UPOE پشتیبانی کند، اما با Power Supply فعلی نتواند توان موردنیاز تمام پورت‌ها را هم‌زمان فراهم کند.

این مسئله در سوئیچ‌های 24 و 48 پورت که تعداد زیادی AP، IP Phone یا Camera به آن‌ها متصل شده‌اند اهمیت بیشتری پیدا می‌کند.

بنابراین هنگام عیب‌یابی علاوه بر مدل سوئیچ، مشخصات PSU و وضعیت Power Stack یا منابع تغذیه افزونه در مدل‌هایی که این قابلیت‌ها را دارند نیز باید بررسی شود.

10. خود دستگاه PoE مشکل دارد

همیشه مشکل از سوئیچ نیست. مدار PoE دستگاه متصل‌شده نیز ممکن است آسیب دیده باشد.

یک روش ساده برای تفکیک مشکل این است که همان دستگاه را روی یک پورت PoE سالم یا یک سوئیچ دیگر آزمایش کنید. همچنین یک دستگاه PoE سالم را روی پورت مشکوک قرار دهید.

اگر دستگاه سالم روی همان پورت روشن شود، احتمال خرابی یا ناسازگاری Powered Device بیشتر می‌شود. اگر هیچ دستگاهی روی آن پورت روشن نشود، باید خود Interface، تنظیمات و سخت‌افزار سوئیچ بررسی شود.

روش سریع عیب‌یابی دستگاهی که با PoE روشن نمی‌شود

برای اینکه بدون تغییرات غیرضروری مشکل را پیدا کنید، این ترتیب مناسب است:

1. خروجی show power inline را بررسی کنید.
2. وضعیت همان Interface و مقدار توان تخصیص‌یافته را بررسی کنید.
3. مطمئن شوید power inline never روی پورت تنظیم نشده است.
4. استاندارد PoE موردنیاز دستگاه را با قابلیت سوئیچ مقایسه کنید.
5. Power Budget و ظرفیت PSU سوئیچ را بررسی کنید.
6. دستگاه را با یک کابل کوتاه و سالم مستقیماً به سوئیچ وصل کنید.
7. دستگاه را روی یک پورت PoE دیگر آزمایش کنید.
8. یک دستگاه PoE سالم را روی پورت موردنظر تست کنید.
9. در صورت استفاده از تجهیزات غیرمعمول، Active PoE یا Passive PoE بودن آن را بررسی کنید.
10. در نهایت Logهای سوئیچ و وضعیت نرم‌افزار/IOS را بررسی کنید.

این روش کمک می‌کند مشخص شود ایراد مربوط به سوئیچ، کابل، محدودیت توان یا خود Powered Device است.

آیا خاموش و روشن کردن PoE پورت می‌تواند مشکل را حل کند؟

در بعضی شرایط بله. اگر دستگاه در وضعیت نامناسبی قرار گرفته یا Negotiation مجدد لازم باشد، قطع و وصل PoE می‌تواند مفید باشد. برای مثال بسته به مدل سوئیچ می‌توان PoE را روی Interface غیرفعال و دوباره فعال کرد:

power inline never

سپس:

power inline auto

اما این کار نباید جای عیب‌یابی اصلی را بگیرد. اگر مشکل ناشی از کمبود Power Budget، کابل معیوب یا ناسازگاری استاندارد باشد، Reset کردن PoE مشکل اصلی را برطرف نمی‌کند.

تفاوت Link Up با PoE Up چیست؟

برقرار بودن لینک شبکه الزاماً به معنی سالم بودن PoE نیست.

Data و Power اگرچه روی همان کابل شبکه منتقل می‌شوند، اما فرآیندهای متفاوتی دارند. بنابراین در بعضی شرایط ممکن است لینک Ethernet برقرار باشد ولی دستگاه توان کافی دریافت نکند. همچنین ممکن است سوئیچ وجود PD را تشخیص دهد، اما به دلیل خطای Power Allocation برق موردنیاز را ارائه نکند.

به همین دلیل هنگام عیب‌یابی نباید فقط وضعیت up/up بودن Interface را بررسی کرد؛ وضعیت PoE نیز باید جداگانه بررسی شود.

سوالات متداول

چرا Cisco Switch دستگاه PoE را می‌بیند ولی دستگاه روشن نمی‌شود؟

معمولاً باید Power Budget، استاندارد PoE، توان موردنیاز دستگاه، کابل و تنظیمات Interface بررسی شوند.

دستور بررسی PoE در سوئیچ سیسکو چیست؟

یکی از اصلی‌ترین دستورات show power inline است.

power-deny در سوئیچ سیسکو یعنی چه؟

این وضعیت معمولاً نشان می‌دهد سوئیچ نتوانسته توان موردنیاز دستگاه را به پورت اختصاص دهد.

آیا کابل شبکه می‌تواند باعث روشن نشدن PoE شود؟

بله. مقاومت بالا، اتصال نامناسب، خرابی زوج‌ها یا کابل بی‌کیفیت می‌تواند انتقال توان را مختل کند.

آیا PoE و PoE+ با هم تفاوت دارند؟

بله. PoE+ توان بیشتری نسبت به PoE معمولی در اختیار دستگاه قرار می‌دهد.

آیا دستگاه PoE+ روی سوئیچ PoE معمولی کار می‌کند؟

بستگی به نیاز واقعی دستگاه دارد. بعضی تجهیزات با توان محدود کار می‌کنند و برخی برای عملکرد یا Boot کامل به توان بیشتری نیاز دارند.

آیا Passive PoE روی سوئیچ سیسکو کار می‌کند؟

نباید چنین سازگاری‌ای را فرض کرد. باید استاندارد و ولتاژ موردنیاز دستگاه و قابلیت دقیق مدل سوئیچ بررسی شود.

چرا دستگاه PoE مرتب Restart می‌شود؟

کمبود توان، افت ولتاژ کابل، مشکل دستگاه یا ناتوانی پورت در تأمین توان موردنیاز هنگام Boot از دلایل احتمالی هستند.

آیا همه پورت‌های یک سوئیچ سیسکو توان یکسانی دارند؟

خیر. این موضوع به مدل سوئیچ، نوع پورت، استانداردهای پشتیبانی‌شده، PSU و Power Budget موجود بستگی دارد.

از کجا بفهمیم مشکل از سوئیچ است یا دستگاه؟

دستگاه را روی پورت سالم دیگری تست کنید و یک PD سالم را نیز روی پورت مشکوک قرار دهید. این Cross-Test معمولاً سریع‌ترین روش برای محدود کردن دامنه مشکل است.

جمع‌بندی

وقتی سوئیچ سیسکو دستگاه PoE را تشخیص می‌دهد ولی آن را روشن نمی‌کند، نباید بلافاصله نتیجه گرفت که پورت خراب است. Detection فقط نشان می‌دهد سوئیچ توانسته حضور یک Powered Device را تشخیص دهد؛ تأمین موفق برق به عواملی مانند Power Budget، استاندارد PoE، توان موردنیاز دستگاه، تنظیمات پورت، کیفیت کابل و وضعیت سخت‌افزار بستگی دارد.

بهترین نقطه شروع در سوئیچ‌های سیسکو معمولاً دستور show power inline است. سپس باید توان موجود و مصرف‌شده، وضعیت پورت، استاندارد موردنیاز PD و کابل بررسی شود. با انجام Cross-Test روی یک پورت و دستگاه سالم نیز می‌توان مشخص کرد مشکل از سمت سوئیچ است یا تجهیز متصل‌شده. این روش مرحله‌ای معمولاً سریع‌تر از تغییر تصادفی تنظیمات، علت اصلی روشن نشدن دستگاه PoE را مشخص می‌کند.
